一种防火涂料定量混合设备的制作方法

本技术属于防火涂料生产设备，尤其涉及一种防火涂料定量混合设备。

背景技术：

1、防火涂料是一种涂料涂饰于物体表面能与基体材料很好粘结并形成完整而坚韧保护膜的物料，具有一定的耐火性。防火涂料在生产过程中需要将多种物料进行搅拌混合，在搅拌混合的过程中会产生一定量的泡沫，这些泡沫会导致产品涂布效果变差，一般通过加入消泡剂的方式来减少泡沫的生成，但是过量的加入消泡剂同样会导致防火涂料性能下降，因此，在尽量减少消泡剂用量的前提下，混合搅拌的过程中隔离大气是更好的选择，而在尽量减少消泡剂用量的前提下，物料的整体的流动性降低，导致混合效率降低，且加料管道易堵塞。

技术实现思路

1、本实用新型针对现有技术不足，提供了一种防火涂料定量混合设备，这种防火涂料定量混合设备能够有效提高物料定量混合的效率，并且有效避免管道堵塞。

2、为了解决上述技术问题，本实用新型通过下述技术方案得以解决：一种防火涂料定量混合设备，包括设于支架上的第一料桶，第二料桶以及混料桶，所述混料桶内设有固定桶以及摆动桶，摆动桶活动紧密贴合于所述固定桶内，所述固定桶上沿圆周方向设置有两第一进料口以及位于底部的第一排料口，所述摆动桶相对侧设有第二进料口和第二排料口，两所述第一进料口分别与所述第一料桶和所述第二料桶的两排料管道一一对应连接，所述摆动桶连接有伸出所述混料桶的旋转轴，所述旋转轴上设有摆动机构，所述第一料桶及所述第二料桶底部设有往复出料机构，所述往复出料机构包括摆臂机构以及出料管，所述出料管外侧套设有活动管，所述活动管中心设有内管，所述内管与所述活动管之间通过具有轴向通孔的连接座连接，所述内管活动紧密贴合插设于所述出料管内，所述出料管底部侧面设置有第一出料口，所述内管顶部侧面设置有第二出料口，所述活动管与所述出料管之间具有出料间隙，所述活动管顶部与所述出料管外壁紧密滑动配合，所述连接座底部的活动管内设有活塞缓冲机构，所述活塞缓冲机构的活塞平衡位置位于所述连接座下方的活动管中部，所述连接座上方的所述活动管上连接有所述排料管道，所述摆臂机构包括由电机驱动的摆臂，所述摆臂两端设有伸缩部，所述伸缩部与所述活动管转动连接，当所述活动管上升至顶部时，与其连通的所述第一进料口与第二进料口连通。采用该结构能够通过电机驱动摆臂往复摆动，从而带动活动管不断的上下移动，在活动管上移至顶部时，与其连接的排料管道所连接的第一进料口与第二进料口连通，由活塞缓冲机构和摆动桶内负压配合将物料吸入摆动桶内，在活动管下移过程中，活塞缓冲机构相对活动管上移蓄能，直至活动管下移至第一出料口与第二出料口对准，活塞缓冲机构相对活动管下移将料桶内的物料经第一出料口与第二出料口吸入出料间隙内，之后活动管继续上移，活塞缓冲机构相对活动管继续下移蓄能，再至活动管上移至顶部时，与其连接的排料管道所连接的第一进料口与第二进料口连通，由活塞缓冲机构和摆动桶内负压配合将物料吸入摆动桶内，采用该结构实现在摆动桶内定量的间歇进料，并且有效避免管道堵塞。

3、上述技术方案中，优选的，所述活塞缓冲机构包括穿设于活动管底部的活动杆，所述活动杆位于所述连接座内的一端设置有第二活塞，所述活动杆位于连接座外的一端设置有弹簧座，所述弹簧座与所述连接座外壁之间固定连接有缓冲弹簧。

4、上述技术方案中，优选的，所述摆动机构包括设置于所述旋转轴上的第一皮带轮，设置于所述摆臂的转动轴上的第一齿轮，设于中间转轴上的第二齿轮以及第二皮带轮，所述第一齿轮与所述第二齿轮啮合，所述第一皮带轮与所述第二皮带轮通过皮带传动连接，所述摆臂与所述摆动桶反向转动。

5、上述技术方案中，优选的，所述摆动机构包括设置于所述旋转轴上的第一皮带轮，设置于所述摆臂的转动轴上的第二皮带轮，所述第一皮带轮与所述第二皮带轮通过皮带传动连接，所述摆臂与所述摆动桶同向转动。

6、上述技术方案中，优选的，所述支架包括定位板，所述定位板上竖直设有导向柱，所述活动管上设有延伸杆，所述延伸杆与所述伸缩部转动连接，所述延伸杆上设置有导向孔，所述导向柱穿设于所述导向孔内。采用该结构使得摆臂摆动时伸缩部带动活动管上下移动更加稳定。

7、上述技术方案中，优选的，所述摆动桶位于所述固定桶外的部分径向设置有定位部，所述定位部上设置有消泡滤板。采用该结构能够在摆动桶摆动的过程中由消泡滤板对固定桶外混料桶内的物料进行进一步的消泡。

8、上述技术方案中，优选的，所述摆动桶内设置有搅拌轴。通过在摆动桶内设置搅拌轴，在摆动桶摆动的过程中对物料进行搅拌，使物料混合更加均匀。

9、本实用新型与现有技术相比，具有如下有益效果：采用该结构能够通过电机驱动摆臂往复摆动，从而带动活动管不断的上下移动，在活动管上移至顶部时，与其连接的排料管道所连接的第一进料口与第二进料口连通，由活塞缓冲机构和摆动桶内负压配合将物料吸入摆动桶内，在活动管下移过程中，活塞缓冲机构相对活动管上移蓄能，直至活动管下移至第一出料口与第二出料口对准，活塞缓冲机构相对活动管下移将料桶内的物料经第一出料口与第二出料口吸入出料间隙内，之后活动管继续上移，活塞缓冲机构相对活动管继续下移蓄能，再至活动管上移至顶部时，与其连接的排料管道所连接的第一进料口与第二进料口连通，由活塞缓冲机构和摆动桶内负压配合将物料吸入摆动桶内，采用该结构实现在摆动桶内定量的间歇进料，并且有效避免管道堵塞。

技术特征：

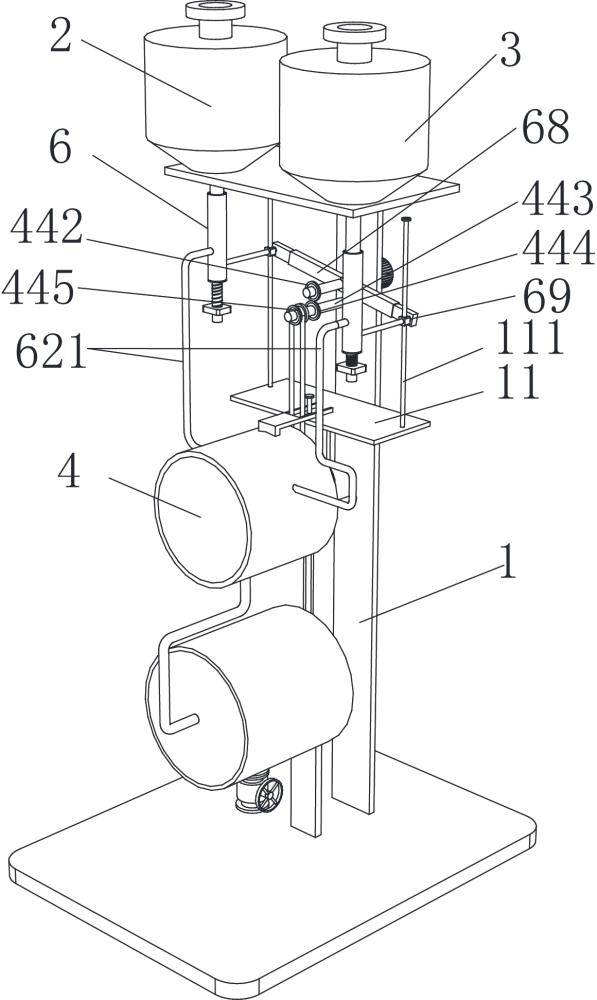

1.一种防火涂料定量混合设备，其特征在于，包括设于支架（1）上的第一料桶（2），第二料桶（3）以及混料桶（4），所述混料桶（4）内设有固定桶（41）以及摆动桶（42），摆动桶（42）活动紧密贴合于所述固定桶（41）内，所述固定桶（41）上沿圆周方向设置有两第一进料口（411）以及位于底部的第一排料口（412），所述摆动桶（42）相对侧设有第二进料口（421）和第二排料口（422），两所述第一进料口（411）分别与所述第一料桶（2）和所述第二料桶（3）的两排料管道（621）一一对应连接，所述摆动桶（42）连接有伸出所述混料桶（4）的旋转轴（43），所述旋转轴（43）上设有摆动机构（44），所述第一料桶（2）及所述第二料桶（3）底部设有往复出料机构（6），所述往复出料机构（6）包括摆臂机构以及出料管（61），所述出料管（61）外侧套设有活动管（62），所述活动管（62）中心设有内管（63），所述内管（63）与所述活动管（62）之间通过具有轴向通孔的连接座（64）连接，所述内管（63）活动紧密贴合插设于所述出料管（61）内，所述出料管（61）底部侧面设置有第一出料口（65），所述内管（63）顶部侧面设置有第二出料口（66），所述活动管（62）与所述出料管（61）之间具有出料间隙，所述活动管（62）顶部与所述出料管（61）外壁紧密滑动配合，所述连接座（64）底部的活动管（62）内设有活塞缓冲机构（67），所述活塞缓冲机构（67）的活塞平衡位置位于所述连接座（64）下方的活动管（62）中部，所述连接座（64）上方的所述活动管（62）上连接有所述排料管道（621），所述摆臂机构包括由电机驱动的摆臂（68），所述摆臂（68）两端设有伸缩部（69），所述伸缩部（69）与所述活动管（62）转动连接，当所述活动管（62）上升至顶部时，与其连通的所述第一进料口（411）与第二进料口（421）连通。

2.如权利要求1所述的一种防火涂料定量混合设备，其特征在于，所述活塞缓冲机构（67）包括穿设于活动管（62）底部的活动杆（671），所述活动杆（671）位于所述连接座（64）内的一端设置有第二活塞（672），所述活动杆位于连接座（64）外的一端设置有弹簧座（673），所述弹簧座（673）与所述连接座（64）外壁之间固定连接有缓冲弹簧（674）。

3.如权利要求1所述的一种防火涂料定量混合设备，其特征在于，所述摆动机构（44）包括设置于所述旋转轴（43）上的第一皮带轮（441），设置于所述摆臂（68）的转动轴上的第一齿轮（442），设于中间转轴（443）上的第二齿轮（444）以及第二皮带轮（445），所述第一齿轮（442）与所述第二齿轮（444）啮合，所述第一皮带轮（441）与所述第二皮带轮（445）通过皮带传动连接，所述摆臂（68）与所述摆动桶（42）反向转动。

4.如权利要求1所述的一种防火涂料定量混合设备，其特征在于，所述摆动机构包括设置于所述旋转轴（43）上的第一皮带轮（441），设置于所述摆臂（68）的转动轴上的第二皮带轮（445），所述第一皮带轮（441）与所述第二皮带轮（445）通过皮带传动连接，所述摆臂（68）与所述摆动桶（42）同向转动。

5.如权利要求1所述的一种防火涂料定量混合设备，其特征在于，所述支架（1）包括定位板（11），所述定位板（11）上竖直设有导向柱（111），所述活动管（62）上设有延伸杆（622），所述延伸杆（622）与所述伸缩部（69）转动连接，所述延伸杆（622）上设置有导向孔，所述导向柱（111）穿设于所述导向孔内。

6.如权利要求1所述的一种防火涂料定量混合设备，其特征在于，所述摆动桶（42）位于所述固定桶（41）外的部分径向设置有定位部（424），所述定位部（424）上设置有消泡滤板（425）。

7.如权利要求1所述的一种防火涂料定量混合设备，其特征在于，所述摆动桶（42）内设置有搅拌轴（423）。

技术总结
本技术公开了一种防火涂料定量混合设备，包括设于支架上的第一料桶，第二料桶，混料桶以及收集桶，混料桶内设有固定桶以及摆动桶，摆动桶活动紧密贴合于固定桶内，固定桶上沿圆周方向设置有两第一进料口以及位于底部的第一排料口，摆动桶相对侧设有第二进料口和第二排料口，摆动桶内设有搅拌轴，两第一进料口分别与第一料桶和第二料桶的两排料管道一一对应连接，摆动桶在摆动的过程中能够不断的抽吸摆动桶内的物料，并在第一进料口和第二进料口对准时从第一料桶或第二料桶吸料。这种稀释消泡设备能够在减少消泡剂的使用的前提下有效防止涂料加料管道堵塞，并且有效避免混合稀释过程中产生泡沫。

技术研发人员：张铁锋,章文君
受保护的技术使用者：浙江维远防火新材料有限公司
技术研发日：20240401
技术公布日：2024/12/5
