一种单据识别装置的制作方法

本技术涉及识别装置，特别是一种单据识别装置。

背景技术：

1、自动分拣系统能够在最短的时间内从庞大的高层货架存储系统中准确找到要出库的商品所在位置，并按所需数量出库，将从不同储位上取出的不同数量的商品按配送地点的不同运送到不同的理货区域或配送站台集中，以便装车配送，现有的分拣装置在对物流件单据上的条形码进行扫描；

2、但是现有的分拣装置无法对物流件进行导向，导致物流件无法处于传送带的中央位置处，在经过扫描模块，从而使扫描模块的扫描的数据存在差异，给后续物流件分类造成困扰，因此解决以上问题提供一种单据识别装置。

技术实现思路

1、本实用新型的目的在于克服现有技术的不足，提供一种单据识别装置，其针对耐高温的高强度螺栓结构而设计，该种耐高温的高强度螺栓结构解决了张紧钉卡不能够平稳的移出螺栓外的问题。

2、本实用新型的目的是通过以下技术方案来实现的：

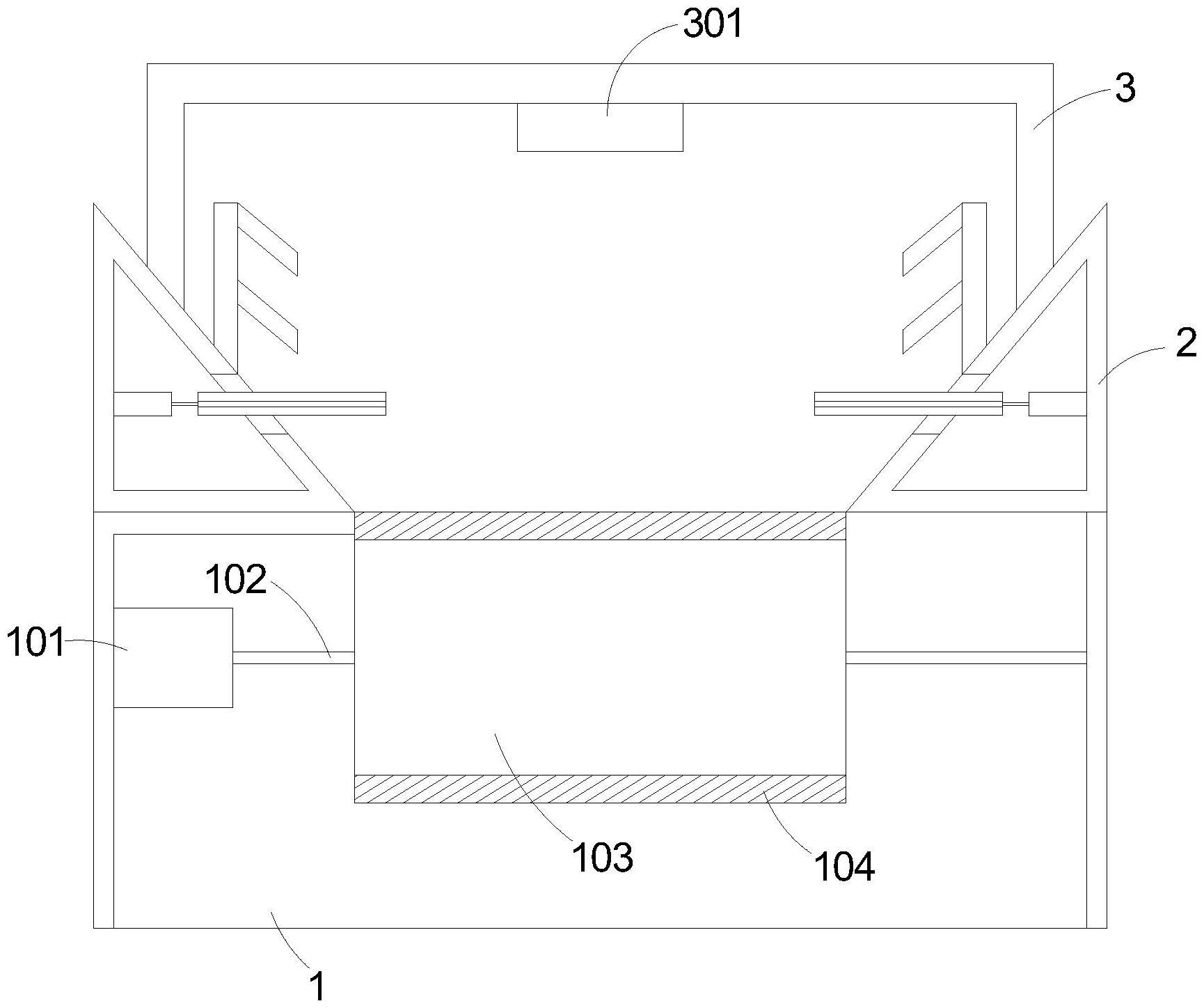

3、一种单据识别装置，其特征在于，包括：

4、支撑台，该支撑台内设有传送机构，该传送机构带动商品沿支撑台的长度移动；

5、挡板，该挡板固定在支撑台的两侧顶面，该挡板上活动连接有推板，该挡板内设有驱动机构，该驱动机构驱动推板沿支撑台的宽度左右来回移动并带动商品移至支撑台中间；

6、识别模块，该识别模块设置在挡板上并用于识别商品单据。

7、上述
技术实现要素：
中，进一步的，所述驱动机构为气缸，该气缸通过伸缩端与推板的一端固定，该气缸在每个所述挡板内的伸缩长度一致。

8、上述实用新型内容中，进一步的，所述挡板的表面设有活动槽，该推板的一端延伸至活动槽外，该推板的另一端位于挡板内，该活动槽的两侧内壁均设有滑槽，该推板的两侧壁面均设有滑条，该推板通过滑条与所述活动槽内的滑槽滑动连接。

9、上述实用新型内容中，进一步的，所述活动槽的两端均设有第一红外线传感器和第二红外线传感器，该第一红外线传感器和第二红外线传感器均与气缸电性连接。

10、上述实用新型内容中，进一步的，所述挡板的顶面设有风机，该风机的表面设有若干个吹风口，该吹风口均为向下倾斜设置。

11、上述实用新型内容中，进一步的，所述传送机构包括设置在支撑台内两侧的滚筒、套接在滚筒外的传送带、设置在滚筒内的转动杆，以及设置在转动杆一端的电机。

12、上述实用新型内容中，进一步的，所述识别模块上设有支撑在挡板上的支撑架。

13、本实用新型的有益效果是：

14、本实用新型通过将商品放置在传送机构上，然后启动传送机构将商品移动至识别模块下，接着再启动驱动机构带动推板在挡板的一侧面推动，将传送机构上的商品推送至传送机构的中间，使商品移动至识别模块下时对商品上的单据识别效果能够更好。

技术特征：

1.一种单据识别装置，其特征在于，包括：支撑台，该支撑台内设有传送机构，该传送机构带动商品沿支撑台的长度移动；挡板，该挡板固定在支撑台的两侧顶面，该挡板上活动连接有推板，该挡板内设有驱动机构，该驱动机构驱动推板沿支撑台的宽度左右来回移动并带动商品移至支撑台中间；识别模块，该识别模块设置在挡板上并用于识别商品单据。

2.根据权利要求1所述的单据识别装置，其特征在于，所述驱动机构为气缸，该气缸通过伸缩端与推板的一端固定，该气缸在每个所述挡板内的伸缩长度一致。

3.根据权利要求1所述的单据识别装置，其特征在于， 所述挡板的表面设有活动槽，该推板的一端延伸至活动槽外，该推板的另一端位于挡板内，该活动槽的两侧内壁均设有滑槽，该推板的两侧壁面均设有滑条，该推板通过滑条与所述活动槽内的滑槽滑动连接。

4.根据权利要求3所述的单据识别装置，其特征在于，所述活动槽的两端均设有第一红外线传感器和第二红外线传感器，该第一红外线传感器和第二红外线传感器均与气缸电性连接。

5.根据权利要求1所述的单据识别装置，其特征在于，所述挡板的顶面设有风机，该风机的表面设有若干个吹风口，该吹风口均为向下倾斜设置。

6.根据权利要求1所述的单据识别装置，其特征在于，所述传送机构包括设置在支撑台内两侧的滚筒、套接在滚筒外的传送带、设置在滚筒内的转动杆，以及设置在转动杆一端的电机。

7.根据权利要求1所述的单据识别装置，其特征在于，所述识别模块上设有支撑在挡板上的支撑架。

技术总结
本技术公开了一种单据识别装置，包括台，该支撑台内设有传送机构，该传送机构带动商品沿支撑台的长度移动，挡板，该挡板固定在支撑台的两侧顶面，该挡板上活动连接有推板，该挡板内设有驱动机构，该驱动机构驱动推板沿支撑台的宽度左右来回移动并带动商品移至支撑台中间，识别模块，该识别模块设置在挡板上并用于识别商品单据。本技术通过将商品放置在传送机构上，然后启动传送机构将商品移动至识别模块下，接着再启动驱动机构带动推板在挡板的一侧面推动，将传送机构上的商品推送至传送机构的中间，使商品移动至识别模块下时对商品上的单据识别效果能够更好。

技术研发人员：丁云波,陈洁,刘斌,钟其兵,朱文瑶,马玲,李立庚,杨颜,潘雪
受保护的技术使用者：四川华西集采电子商务有限公司
技术研发日：20221124
技术公布日：2024/1/12
