一种双辊水筛机的制作方法

本技术涉及筛分设备，尤其涉及一种双辊水筛机。

背景技术：

1、滚筒筛是筛分技术中应用非常广泛的一种机械，是通过对颗粒粒径大小来控制物料筛分的，分选精度高，滚筒筛砂机、滚筒筛分机与滚筒筛的原理构造几乎相同。滚筒筛的工作部分为圆柱面或圆锥面筛筒，沿筛筒的对称轴线装有转轴，圆锥面筛筒水平安装，物料从圆筒的小端给入，并随筛筒旋转被带起，当达到一定高度时，因受重力作用自行落下，细级别物料从筒形工作表面的筛孔通过，粗粒物料从圆筒的另一端排出，如此不断起落运动实现物料的筛分。传统的滚筒式筛分机设备通常采用单辊滚筒筛进行筛分，其对于整体物料处理的处理量较小，同时占地面积较大，使用率及筛分效率较低。

技术实现思路

1、针对上述现有技术的缺点，本实用新型的目的是提供一种双辊水筛机，以解决现有技术中的一个或多个问题。

2、为实现上述目的，本实用新型的技术方案如下：

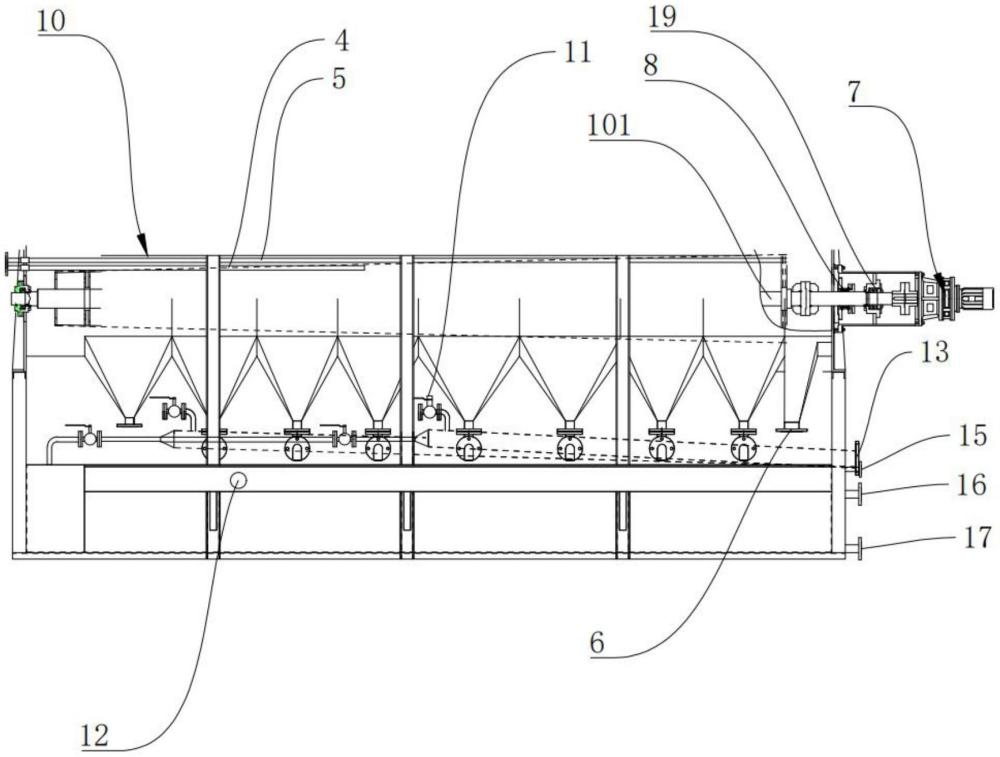

3、一种双辊水筛机，包括机架和滚筒筛本体，所述滚筒筛本体设置两组，两组所述滚筒筛本体均设置于所述机架，所述滚筒筛本体的一端均连接减速机，所述机架还设置进口、第一冲洗管及第二冲洗管，所述滚筒筛本体下方还设置多个出口。

4、进一步的，所述滚筒筛本体包括筛笼及转动轴，所述转动轴设置于所述筛笼内，所述减速机的输出端通过联轴器与所述转动轴的一端活动连接，所述转动轴的另一端与所述机架连接，丝网设置于所述筛笼。

5、进一步的，所述筛笼和所述丝网均为圆柱面结构，以靠近较细圆柱面的一端作为滚筒筛本体的近端，以靠近较粗圆柱面的一端作为滚筒筛本体的远端。

6、进一步的，所述丝网包括丝网近端和丝网远端，所述丝网近端的目数大于所述丝网远端的目数。

7、进一步的，多根所述第一冲洗管和所述第二冲洗管均匀分布于所述滚筒筛本体的两侧，所述第一冲洗管相较于所述第二冲洗管更靠近所述滚筒筛本体。

8、进一步的，所述第一冲洗管具有第一冲洗口，所述第二冲洗管具有喷管孔及第二冲洗口。

9、进一步的，所述进口具有两个，每个所述进口均通过连接管与所述筛笼连接，所述机架上还设置填料箱。

10、进一步的，所述滚筒筛本体与所述出口之间设置至少两个放空口。

11、进一步的，靠近所述滚筒筛本体远端的所述机架一侧还设置集料管a、集料管b、进水口、溢流口及放净口。

12、进一步的，所述机架的一侧还设置防堵泵入口、饱和液出口、洗水灌口和平台。

13、与现有技术相比，本实用新型的有益技术效果如下：

14、(一)通过设置两组滚筒筛本体，同时进行物料的筛分工作，在不扩大占地面积的情况下，不仅有效增加了物料的处理量，还能同时提升物料筛分的筛分效率。

15、(二)通过在筛笼外层包裹设置两层丝网，以提升筛分精度，且对丝网的近端和远端设置不同筛分目数，丝网近端目数大于丝网远端目数，即物料越靠近丝网远端，物料粒度越粗，以此筛分出粗细不同的物料。

16、(三)通过设置第一冲洗管和第二冲洗管，且在第二冲洗管远端部分设置喷管孔，通过第一冲洗管对近端物料进行冲洗，通过第二冲洗管对远端物料进行喷淋冲洗，以提高物料筛分效率及精度。

17、(四)通过设置集料管a与集料管b，分别用于收集经筛分处理后的粗料和细料，并连接至下一工序的装置进行干燥处理。通过设置填料箱，用于放置填料，起密封作用，防止液体泄漏。

技术特征：

1.一种双辊水筛机，其特征在于：包括机架和滚筒筛本体，所述滚筒筛本体设置两组，两组所述滚筒筛本体均设置于所述机架，所述滚筒筛本体的一端均连接减速机，所述机架还设置进口、第一冲洗管及第二冲洗管，所述滚筒筛本体下方还设置多个出口。

2.如权利要求1所述的一种双辊水筛机，其特征在于：所述滚筒筛本体包括筛笼及转动轴，所述转动轴设置于所述筛笼内，所述减速机的输出端通过联轴器与所述转动轴的一端活动连接，所述转动轴的另一端与所述机架连接，丝网设置于所述筛笼。

3.如权利要求2所述的一种双辊水筛机，其特征在于：所述筛笼和所述丝网均为圆柱面结构，以靠近较细圆柱面的一端作为滚筒筛本体的近端，以靠近较粗圆柱面的一端作为滚筒筛本体的远端。

4.如权利要求3所述的一种双辊水筛机，其特征在于：所述丝网包括丝网近端和丝网远端，所述丝网近端的目数大于所述丝网远端的目数。

5.如权利要求4所述的一种双辊水筛机，其特征在于：多根所述第一冲洗管和所述第二冲洗管均匀分布于所述滚筒筛本体的两侧，所述第一冲洗管相较于所述第二冲洗管更靠近所述滚筒筛本体。

6.如权利要求5所述的一种双辊水筛机，其特征在于：所述第一冲洗管具有第一冲洗口，所述第二冲洗管具有喷管孔及第二冲洗口。

7.如权利要求6所述的一种双辊水筛机，其特征在于：所述进口具有两个，每个所述进口均通过连接管与所述筛笼连接，所述机架上还设置填料箱。

8.如权利要求7所述的一种双辊水筛机，其特征在于：所述滚筒筛本体与所述出口之间设置至少两个放空口。

9.如权利要求8所述的一种双辊水筛机，其特征在于：靠近所述滚筒筛本体远端的所述机架一侧还设置集料管a、集料管b、进水口、溢流口及放净口。

10.如权利要求9所述的一种双辊水筛机，其特征在于：所述机架的一侧还设置防堵泵入口、饱和液出口、洗水灌口和平台。

技术总结
本技术涉及一种双辊水筛机，包括机架和滚筒筛本体，所述滚筒筛本体设置两组，两组所述滚筒筛本体均设置于所述机架，所述滚筒筛本体的一端均连接减速机，所述机架还设置进口、第一冲洗管及第二冲洗管，所述滚筒筛本体下方还设置多个出口。通过在筛笼外层包裹设置两层丝网，以提升筛分精度，且对丝网的近端和远端设置不同筛分目数，丝网近端目数大于丝网远端目数，即物料越靠近丝网远端，物料粒度越粗，以此筛分出粗细不同的物料。通过设置两组滚筒筛本体，同时进行物料的筛分工作，在不扩大占地面积的情况下，不仅有效增加了物料的处理量，还能同时提升物料筛分的筛分效率。

技术研发人员：赵堂,杜小军,吴永新
受保护的技术使用者：无锡市张泾压力容器制造有限公司
技术研发日：20230920
技术公布日：2024/5/10
