一种化工用新型化工物料筛选机的制作方法

本技术涉及化工，更具体地说，它涉及一种化工用新型化工物料筛选机。

背景技术：

1、化工是“化学工艺”、“化学工业”、“化学工程”等的简称，凡运用化学方法改变物质组成、结构或合成新物质的技术，都属于化学生产技术，也就是化学工艺，所得产品被称为化学品或化工产品，起初，生产这类产品的是手工作坊，后来演变为工厂，并逐渐形成了一个特定的生产行业即化学工业，化学工程是研究化工产品生产过程共性规律的一门科学，人类与化工的关系十分密切，有些化工产品在人类发展历史中，起着划时代的重要作用，它们的生产和应用，甚至代表着人类文明的一定历史阶段，在化工生产过程中需要使用物料筛选机对化工物料进行筛选，但是传统的化工物料筛选机，因其筛选的化工原料不同，需要频繁更换筛框，并且现有化工物料筛选机的筛框更换不便捷，为解决以上问题，我们推出了以下装置。

技术实现思路

1、要解决的技术问题

2、针对现有技术存在的不足，本实用新型的目的在于提供一种化工用新型化工物料筛选机，其具有便于筛框更换或者拆卸的特点。

3、技术方案

4、为实现上述目的，本实用新型提供了一种化工用新型化工物料筛选机，包括底座、外壳和筛框，所述外壳活动连接在底座上表面，所述筛框活动连接在外壳内部，所述外壳内部固定连接有固定块，所述固定块内部穿设有轴承，所述轴承内部穿设有转轴，所述转轴上端固定连接有旋钮，所述转轴下端固定连接有螺纹柱，所述螺纹柱下端螺纹表面连接有螺纹管，所述螺纹管下端固定连接有压板，所述压板上表面固定连接有第一伸缩杆，所述第一伸缩杆上端固定连接在固定板下表面，所述第一伸缩杆共有两组，并且对称设置在压板上表面。

5、使用本技术方案的一种化工用新型化工物料筛选机时，通过设置旋钮、螺纹柱和螺纹管，当人们需要对筛框进行更换或者拆卸时，人们首先将活动门打开，然后转动旋钮，从而带动螺纹柱转动，在螺纹柱和螺纹管的配合下，从而带动压板向下或者向上移动直至抵紧或者远离筛框为止，从而方便了人们对筛框进行更换或者拆卸，避免了因筛框更换或者拆卸不便，从而影响工作效率，从而提高了该装置的实用性。

6、进一步地，所述外壳上表面固定连接有进料口，所述外壳内部活动连接有收集箱，所述底座上表面开设有滑轨，所述收集箱下表面固定连接有滑轮，所述滑轮活动连接在滑轨内部，所述外壳侧面固定连接有第二伸缩杆，所述第二伸缩杆另一端固定连接有连接板，所述连接板固定连接在底座上表面，所述第二伸缩杆表面套接有弹簧。

7、进一步地，所述底座上表面固定连接有电机座，所述电机座内部固定连接有电机，所述电机输出轴另一端固定连接有圆盘，所述圆盘侧面固定连接有圆筒，所述圆筒表面活动连接有连接杆，所述外壳侧面固定连接有连接座，所述连接杆另一端活动连接在连接座内部，所述外壳下表面固定连接有滑块，所述底座上表面开设有滑槽，所述滑块活动连接在滑槽内部。

8、进一步地，所述底座下表面固定连接有车轮组，所述车轮组侧面设置有刹车片，所述车轮组共有四个，并且呈矩形排列在底座下端。

9、进一步地，所述底座内部开设有储能仓，所述储能仓内部固定连接有蓄电池，所述底座侧面固定连接有控制开关，所述外壳侧面活动连接有活动门。

10、有益效果

11、综上所述，本实用新型具有以下有益效果：

12、1、该一种化工用新型化工物料筛选机,通过设置旋钮、螺纹柱和螺纹管，当人们需要对筛框进行更换或者拆卸时，人们首先将活动门打开，然后转动旋钮，从而带动螺纹柱转动，在螺纹柱和螺纹管的配合下，从而带动压板向下或者向上移动直至抵紧或者远离筛框为止，从而方便了人们对筛框进行更换或者拆卸，避免了因筛框更换或者拆卸不便，从而影响工作效率，从而提高了该装置的实用性；

13、2、该一种化工用新型化工物料筛选机,通过设置电机、圆盘、圆筒、连接杆、连接座、外壳、第二伸缩杆和弹簧，当人们需要对物料进行筛选时，人们通过控制开关控制电机运作，从而带动圆盘转动，在圆盘、圆筒、连接杆、连接座、外壳、第二伸缩杆和弹簧的配合下，从而实现了人们对物料的筛选，从而提高了该装置的实用性。

技术特征：

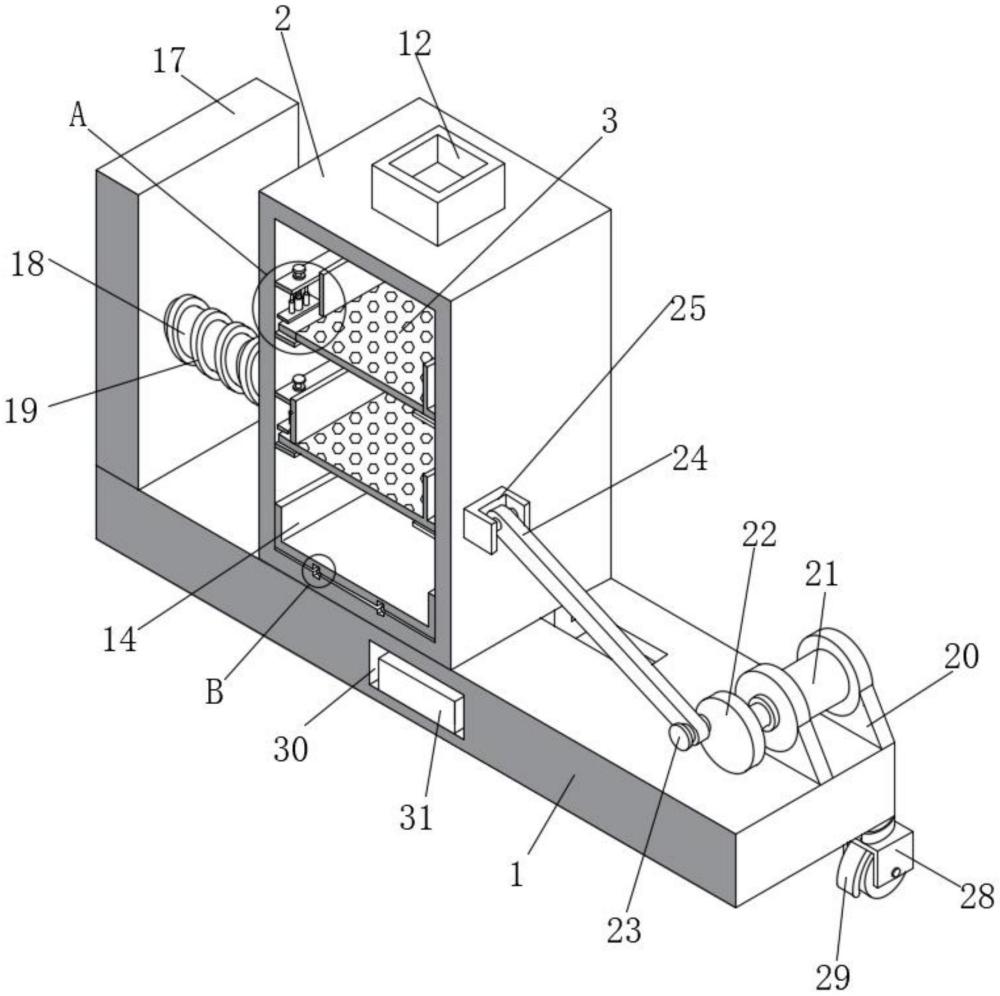

1.一种化工用新型化工物料筛选机，包括底座(1)、外壳(2)和筛框(3)，其特征在于：所述外壳(2)活动连接在底座(1)上表面，所述筛框(3)活动连接在外壳(2)内部，所述外壳(2)内部固定连接有固定块(4)，所述固定块(4)内部穿设有轴承(5)，所述轴承(5)内部穿设有转轴(6)，所述转轴(6)上端固定连接有旋钮(7)，所述转轴(6)下端固定连接有螺纹柱(8)，所述螺纹柱(8)下端螺纹表面连接有螺纹管(9)，所述螺纹管(9)下端固定连接有压板(10)，所述压板(10)上表面固定连接有第一伸缩杆(11)，所述第一伸缩杆(11)上端固定连接在固定板(13)下表面，所述第一伸缩杆(11)共有两组，并且对称设置在压板(10)上表面。

2.根据权利要求1所述的一种化工用新型化工物料筛选机，其特征在于：所述外壳(2)上表面固定连接有进料口(12)，所述外壳(2)内部活动连接有收集箱(14)，所述底座(1)上表面开设有滑轨(15)，所述收集箱(14)下表面固定连接有滑轮(16)，所述滑轮(16)活动连接在滑轨(15)内部，所述外壳(2)侧面固定连接有第二伸缩杆(18)，所述第二伸缩杆(18)另一端固定连接有连接板(17)，所述连接板(17)固定连接在底座(1)上表面，所述第二伸缩杆(18)表面套接有弹簧(19)。

3.根据权利要求1所述的一种化工用新型化工物料筛选机，其特征在于：所述底座(1)上表面固定连接有电机座(20)，所述电机座(20)内部固定连接有电机(21)，所述电机(21)输出轴另一端固定连接有圆盘(22)，所述圆盘(22)侧面固定连接有圆筒(23)，所述圆筒(23)表面活动连接有连接杆(24)，所述外壳(2)侧面固定连接有连接座(25)，所述连接杆(24)另一端活动连接在连接座(25)内部，所述外壳(2)下表面固定连接有滑块(27)，所述底座(1)上表面开设有滑槽(26)，所述滑块(27)活动连接在滑槽(26)内部。

4.根据权利要求1所述的一种化工用新型化工物料筛选机，其特征在于：所述底座(1)下表面固定连接有车轮组(28)，所述车轮组(28)侧面设置有刹车片(29)，所述车轮组(28)共有四个，并且呈矩形排列在底座(1)下端。

5.根据权利要求1所述的一种化工用新型化工物料筛选机，其特征在于：所述底座(1)内部开设有储能仓(30)，所述储能仓(30)内部固定连接有蓄电池(31)，所述底座(1)侧面固定连接有控制开关(32)，所述外壳(2)侧面活动连接有活动门(33)。

技术总结
本技术公开了一种化工用新型化工物料筛选机，属于化工技术领域，其中包括底座、外壳和筛框，所述外壳活动连接在底座上表面，所述筛框活动连接在外壳内部，所述外壳内部固定连接有固定块，所述固定块内部穿设有轴承，所述轴承内部穿设有转轴，其有益效果是，该一种化工用新型化工物料筛选机,通过设置旋钮、螺纹柱和螺纹管，当人们需要对筛框进行更换或者拆卸时，人们首先将活动门打开，然后转动旋钮，从而带动螺纹柱转动，在螺纹柱和螺纹管的配合下，从而带动压板向下或者向上移动直至抵紧或者远离筛框为止，从而方便了人们对筛框进行更换或者拆卸，避免了因筛框更换或者拆卸不便，从而影响工作效率，从而提高了该装置的实用性。

技术研发人员：赵耀东,孔令凯,黄慎徳
受保护的技术使用者：大连亿美迪化工有限公司
技术研发日：20231209
技术公布日：2024/9/5
