显示屏支撑结构及医疗设备的制作方法

本技术涉及医疗设备，尤其涉及一种显示屏支撑结构及医疗设备。

背景技术：

1、现有技术中的医疗设备通常包括支撑座、显示屏、支架，在调节好显示屏相对于支撑座的倾斜位置后，通过支架来支撑倾斜设置的显示屏，支撑座具有多个限位槽，支架的一端抵接于支撑座的任意一个限位槽，来限定显示屏的倾斜位置。

2、现有的显示屏支撑结构，在移动支架以调节支架位置时，用户往往是处在面对显示屏的方向上，显示屏遮挡用户的视线，此时需要调整位于显示屏背面的支架以改变显示屏倾斜角度十分不方便；而需要将显示屏复位至基座时，需要先将支架分离于显示屏背面或限位槽，再将显示屏和支架复位。

3、在限定显示屏倾斜位置与将显示屏复位时的操作都不便，用户体验欠佳。

技术实现思路

1、本实用新型提供一种显示屏支撑结构及医疗设备，用以解决现有技术中在限定显示屏倾斜位置与将显示屏复位时的操作都较为麻烦的问题。

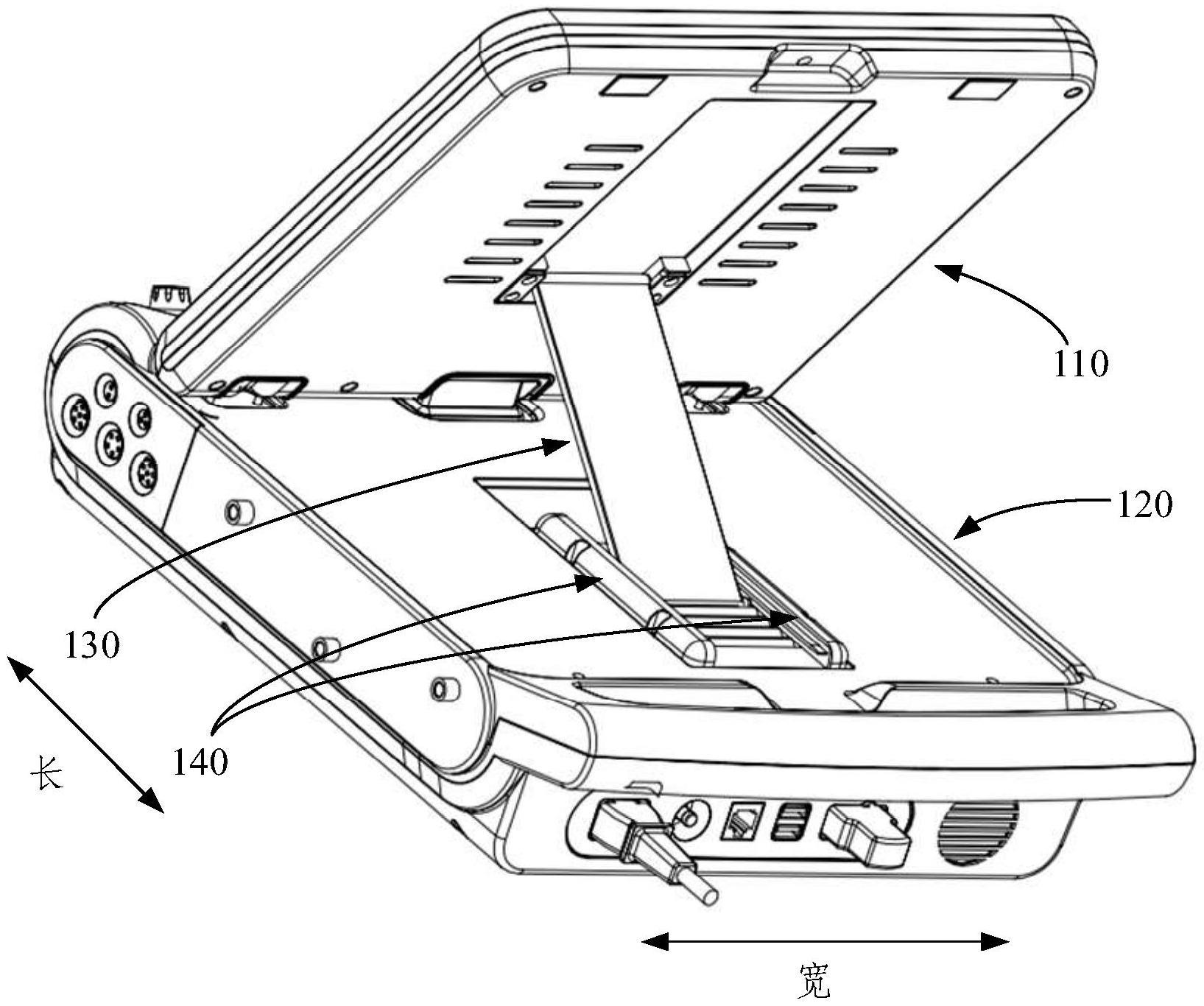

2、本实用新型提供一种显示屏支撑结构，包括：支撑板、支撑座、支架及限位装置；支撑板用于放置显示屏；支撑座枢接于所述支撑板；支架一端与所述支撑板连接，另一端可选择性的与所述支撑座抵接；限位装置设置于所述支撑座上，内设有滑动轨道，所述滑动轨道沿所述支撑座的长度方向延伸，所述支架的另一端与所述滑动轨道滑动连接。

3、根据本实用新型提供的一种显示屏支撑结构，所述限位装置包括：壳体和隔挡部；壳体内设有所述滑动轨道；隔挡部设于所述壳体内，沿所述支撑座的长度方向延伸，以将所述壳体间隔出上、下排布的所述第一轨道和所述第二轨道；所述隔挡部的延伸长度短于所述壳体的长度，以使所述第一轨道和所述第二轨道的至少一端连通；在所述支架的另一端与所述第一轨道滑动连接的情况下，所述支架的另一端与所述支撑座分离；在所述支架的另一端与所述第二轨道滑动连接的情况下，所述支架的另一端与所述支撑座抵接。

4、根据本实用新型提供的一种显示屏支撑结构，所述壳体靠近所述支撑板和所述支撑座连接的枢接处的一端设有限位台，所述限位台位于所述第二轨道的端部；所述隔挡部包括隔挡本体和活动挡片；所述活动挡片的一端与所述隔挡本体靠近所述枢接处的一端活动连接，另一端选择性的与所述限位台朝向所述第一轨道的侧面接触，以使所述第二轨道朝向所述枢接处的一端和所述第一轨道单向连通。

5、根据本实用新型提供的一种显示屏支撑结构，沿所述支架的宽度方向，所述支架的另一端的侧壁设有限位块，所述限位块突出于所述支架；所述限位块置于所述第一轨道或所述第二轨道内，并与所述第一轨道或所述第二轨道滑动连接。

6、根据本实用新型提供的一种显示屏支撑结构，所述限位块的外周套设有缓冲层，所述缓冲层设于所述限位块和所述滑动轨道之间。

7、根据本实用新型提供的一种显示屏支撑结构，所述支撑座朝向所述支撑板的一侧面设有多个限位槽，所述多个限位槽沿所述支撑座的长度方向排布，每个限位槽所述沿所述支撑座的宽度方向延伸；在所述支架的另一端与所述第二轨道滑动连接的情况下，所述支架的另一端与所述多个限位槽当中的一个抵接。

8、根据本实用新型提供的一种显示屏支撑结构，所述多个限位槽沿所述支撑座的长度方向排布的长度小于所述限位装置的延伸长度。

9、根据本实用新型提供的一种显示屏支撑结构，所述支撑板朝向所述支撑座的一侧面设有第一凹槽，所述支撑座朝向所述支撑板的一侧面设有第二凹槽，所述第一凹槽和所述第二凹槽相适配；在所述支架的另一端滑动至所述第二轨道远离所述支撑板和所述支撑座连接的枢接处的一端的情况下，所述第一凹槽和所述第二凹槽相靠近以限定出置物空间，所述支架和所述限位装置置于所述置物空间内。

10、根据本实用新型提供的一种显示屏支撑结构，所述限位装置包括两个，两个所述限位装置沿所述支撑座的宽度方向排布，两个所述限位装置之间的距离大于等于所述支架的宽度，以使所述支架的另一端沿所述支架的宽度方向分别与两个所述限位装置滑动连接。

11、本实用新型还提供一种医疗设备，包括：显示屏及上述任一项所述的显示屏支撑结构，所述显示屏安装于所述显示屏支撑结构上。

12、本实用新型提供的显示屏支撑结构及医疗设备，通过设置限位装置，在需要将支撑板切换至不同倾斜位时，提起并转动支撑板，支撑板带动支架移动，在调节好支撑板的倾斜位后，放下支架，支架的一端部因重力作用相抵于对应的支撑座上的某一位置，操作方便。在移动支架的过程中，支架沿滑动轨道的延伸方向滑动，滑动轨道可限制支架在竖直方向上的最大位移量，用户在使用时通过转动显示屏即可实现对显示屏倾斜角度的快速调节，用户体验提高。

技术特征：

1.一种显示屏支撑结构，其特征在于，包括：

2.根据权利要求1所述的显示屏支撑结构，其特征在于，所述限位装置包括：

3.根据权利要求2所述的显示屏支撑结构，其特征在于，

4.根据权利要求2所述的显示屏支撑结构，其特征在于，沿所述支架的宽度方向，所述支架的另一端的侧壁设有限位块，所述限位块突出于所述支架；

5.根据权利要求4所述的显示屏支撑结构，其特征在于，

6.根据权利要求2所述的显示屏支撑结构，其特征在于，

7.根据权利要求6所述的显示屏支撑结构，其特征在于，

8.根据权利要求2至7任一项所述的显示屏支撑结构，其特征在于，

9.根据权利要求1至7任一项所述的显示屏支撑结构，其特征在于，

10.一种医疗设备，其特征在于，包括显示屏及权利要求1至9任一项所述的显示屏支撑结构，所述显示屏安装于所述显示屏支撑结构上。

技术总结
本技术涉及医疗设备技术领域，提供一种显示屏支撑结构及医疗设备，显示屏支撑结构包括：支撑板、支撑座、支架及限位装置；支撑板用于放置显示屏；支撑座枢接于支撑板；支架一端与支撑板连接，另一端可选择性的与支撑座抵接；限位装置，设置于所述支撑座上，内设有滑动轨道，所述滑动轨道沿所述支撑座的长度方向延伸，所述支架的另一端与所述滑动轨道滑动连接。本技术在移动支架的过程中，支架可以沿滑动轨道的延伸方向滑动，滑动轨道可限制支架在竖直方向上的最大位移量，用户在使用时通过转动显示屏即可实现对显示屏倾斜角度的快速调节，用户体验提高。

技术研发人员：张亮,孙兵兵,李海荣,赵兴彪,阴秀丽,陈松
受保护的技术使用者：康泰医学系统（秦皇岛）股份有限公司
技术研发日：20221021
技术公布日：2024/1/11
