望远镜加工用工装的制作方法

本技术涉及望远镜加工装置，具体为望远镜加工用工装。

背景技术：

1、望远镜是一种利用透镜或反射镜以及其他光学器件观测遥远物体的光学仪器。其利用通过透镜的光线折射或光线被凹镜反射使之进入小孔并会聚成像，再经过一个放大目镜而被看到，又称“千里镜”。

2、目前，现有望远镜加工用工装，采用油缸带动压套挤压望远镜镜筒，使得望远镜镜筒压紧粘黏对接目镜的安装方式，这样直接挤压容易导致压套压损望远镜镜筒和目镜，造成损坏。因此，需要对现有技术进行改进。

技术实现思路

1、本实用新型的目的在于提供望远镜加工用工装，以解决压套压损目镜造成损坏的问题。

2、为实现上述目的，本实用新型提供如下技术方案：望远镜加工用工装，包括工作台：所述工作台的内部设置有卡槽，所述工作台的内部通过螺纹连接有螺栓，所述螺栓的上端通过螺纹连接有模具，所述模具的内部套接有目镜，所述工作台的上端固定焊接有支撑架，所述支撑架的上端安装有油缸，所述油缸的伸缩杆下端固定连接有压板，所述压板的内部滑动套接有导杆，所述导杆的上端固定焊接有固定块，所述导杆的外侧套接有弹簧，所述导杆的下端固定连接有支撑板，所述支撑板的下端固定连接有压套，所述压套的下端采用人工手扶紧贴有望远镜镜筒。

3、优选的，所述卡槽的内部卡套模具，通过转动拆除螺栓，模具失去束缚，方便向上移动快速拆除模具进行更换，以便安装不同尺寸的目镜。

4、优选的，所述卡槽为八边形中空结构设计，所述模具外侧为八边形结构设计，将目镜放置在模具内部，方便快速固定目镜位置，以便望远镜镜筒对接粘黏目镜，提高望远镜安装效率。

5、优选的，所述压板的上端面紧贴固定块，所述望远镜镜筒的下端对准目镜，通过启动油缸，带动压板、导杆、支撑板和压套纵向移动，方便挤压望远镜镜筒和目镜粘连，提高安装方便性。

6、优选的，所述弹簧的上端固定连接压板，所述弹簧的下端固定连接支撑板，导杆、弹簧和固定块的组合设计可以对压套挤压目镜产生缓冲，防止压套压损目镜造成损坏。

7、与现有技术相比，本实用新型的有益效果是：

8、1.本实用新型卡槽的内部卡套模具，通过转动拆除螺栓，模具失去束缚，方便向上移动快速拆除模具进行更换，以便安装不同尺寸的目镜。

9、2.本实用新型卡槽为八边形中空结构设计，模具外侧为八边形结构设计，将目镜放置在模具内部，方便快速固定目镜位置，以便望远镜镜筒对接粘黏目镜，提高望远镜安装效率。

10、3.本实用新型压板的上端面紧贴固定块，望远镜镜筒的下端对准目镜，通过启动油缸，带动压板、导杆、支撑板和压套纵向移动，方便挤压望远镜镜筒和目镜粘连，提高安装方便性。

11、4.本实用新型弹簧的上端固定连接压板，弹簧的下端固定连接支撑板，导杆、弹簧和固定块的组合设计可以对压套挤压目镜产生缓冲，防止压套压损目镜造成损坏。

技术特征：

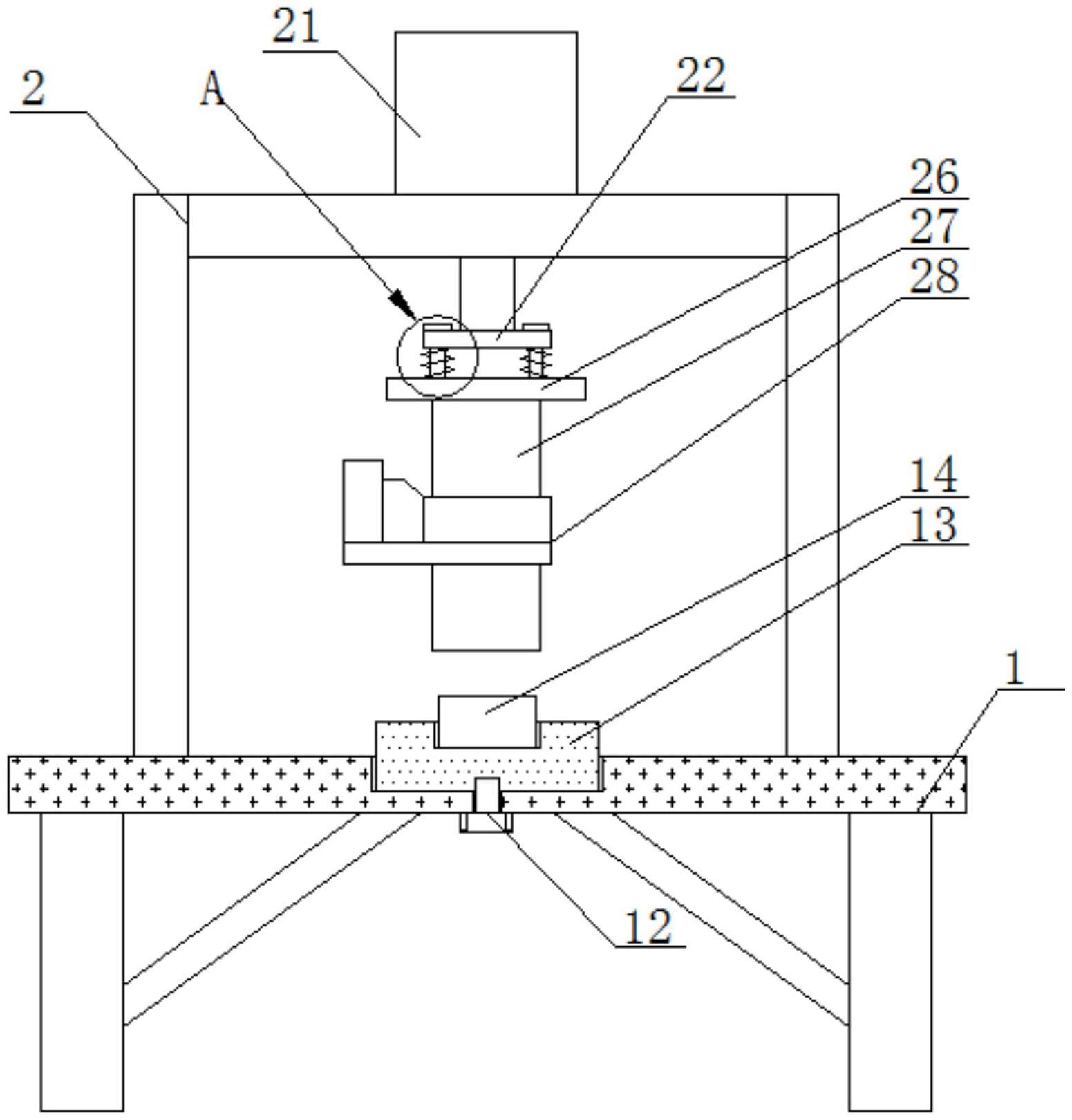

1.望远镜加工用工装，其特征在于，包括工作台(1)：所述工作台(1)的内部设置有卡槽(11)，所述工作台(1)的内部通过螺纹连接有螺栓(12)，所述螺栓(12)的上端通过螺纹连接有模具(13)，所述模具(13)的内部套接有目镜(14)，所述工作台(1)的上端固定焊接有支撑架(2)，所述支撑架(2)的上端安装有油缸(21)，所述油缸(21)的伸缩杆下端固定连接有压板(22)，所述压板(22)的内部滑动套接有导杆(23)，所述导杆(23)的上端固定焊接有固定块(24)，所述导杆(23)的外侧套接有弹簧(25)，所述导杆(23)的下端固定连接有支撑板(26)，所述支撑板(26)的下端固定连接有压套(27)，所述压套(27)的下端采用人工手扶紧贴有望远镜镜筒(28)。

2.根据权利要求1所述的望远镜加工用工装，其特征在于：所述卡槽(11)的内部卡套模具(13)。

3.根据权利要求1所述的望远镜加工用工装，其特征在于：所述卡槽(11)为八边形中空结构设计，所述模具(13)外侧为八边形结构设计。

4.根据权利要求1所述的望远镜加工用工装，其特征在于：所述压板(22)的上端面紧贴固定块(24)，所述望远镜镜筒(28)的下端对准目镜(14)。

5.根据权利要求1所述的望远镜加工用工装，其特征在于：所述弹簧(25)的上端固定连接压板(22)，所述弹簧(25)的下端固定连接支撑板(26)。

技术总结
本技术公开了望远镜加工用工装，包括工作台：工作台的内部设置有卡槽，工作台的内部通过螺纹连接有螺栓，螺栓的上端通过螺纹连接有模具，模具的内部套接有目镜，工作台的上端固定焊接有支撑架，支撑架的上端安装有油缸，该望远镜加工用工装，通过转动拆除螺栓，模具失去束缚，方便向上移动快速拆除模具进行更换，以便安装不同尺寸的目镜，将目镜放置在模具内部，方便快速固定目镜位置，以便望远镜镜筒对接粘黏目镜，提高望远镜安装效率，通过启动油缸，带动压板、导杆、支撑板和压套纵向移动，方便挤压望远镜镜筒和目镜粘连，提高安装方便性，导杆、弹簧和固定块的组合设计可以对压套挤压目镜产生缓冲，防止压套压损目镜造成损坏。

技术研发人员：宴劲松
受保护的技术使用者：鹰潭华菱光电仪器有限公司
技术研发日：20221213
技术公布日：2024/1/13
