定位工装的制作方法

本申请涉及汽车领域，尤其涉及一种定位工装。

背景技术：

1、随着汽车制造和新材料技术的发展，各种性能的结构密封胶作为汽车生产所必需的一类重要材料，应用越来越广泛。结构密封胶在汽车制造上的应用，不仅可以起到增强汽车结构、紧固防锈、隔热减振等作用，还能代替某些车身钣金部件的焊接或铆接等传统工艺，简化生产工艺流程，优化产品结构。结构胶作为一种新式的汽车车身粘接技术，能传递较大的机械载荷应力，避免钣金之间产生应力集中，从而提高车身结构件刚度、强度和耐久性能，还能解决车身三层以上钣金之间难以施加焊点的问题。由于结构胶具有这些明显优势，因此被很多汽车制造企业广泛使用。

2、在汽车车身制造过程中，为了增强车身结构刚度和强度，通常在一些难以施加焊点的多层钣金搭接位置增加结构胶。这种胶贴具有较高的粘接强度，受热膨胀后将两层钣金紧密结合为一体，与钣金面有良好的附着性，无需专门加热固化设备。虽然这种结构胶贴片手工粘贴时操作简单，但是如果胶贴的位置有偏差，在钣金搭接部位就不能起到增强结构的作用，还容易产生钣金异响问题。

技术实现思路

1、本申请提供一种定位工装，以解决相关技术中的部分或者全部不足。

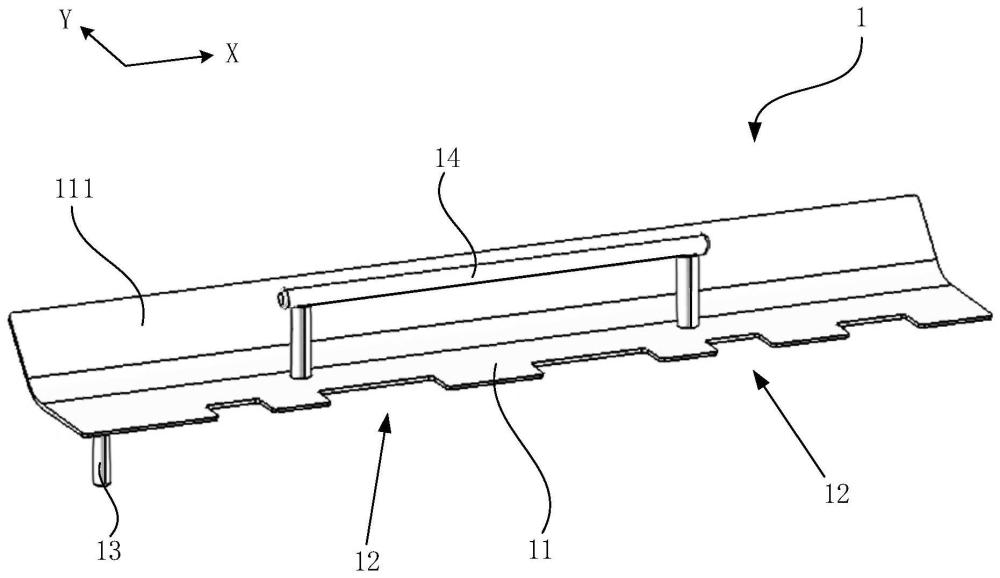

2、为实现上述目的，本申请实施例提供了一种定位工装，其应用于车辆，该定位工装包括主体和安装槽；所述主体够与所述车辆的表面适配并贴合；所述安装槽开设在所述主体上，用于限定胶片的安装位置。

3、可选地，所述安装槽为多个，所述安装槽沿第一方向和/或第二方向间隔分布，所述第一方向区别于所述第二方向。

4、可选地，所述安装槽开设在所述主体的外缘处，所述安装槽包括设置于所述外缘的开口。

5、可选地，所述安装槽与所述主体的外缘存在间距。

6、可选地，还包括定位件；所述定位件连接在所述主体上，用于与车辆连接。

7、可选地，所述定位件为定位销，所述定位销用于插入至所述车辆的定位孔中。

8、可选地，所述定位件和所述主体为一体成型，或所述定位件固定连接在所述主体上。

9、可选地，所述定位工装包括把手，所述把手设置在所述主体的远离所述车辆的一侧。

10、可选地，所述主体的远离所述安装槽的一侧设置有弯折段；所述弯折段沿所述主体的表面向远离所述车辆的方向弯折。

11、可选地，所述主体的厚度大于或者等于1mm、且小于或者等于3mm。

12、本申请的实施例提供的技术方案可以包括以下有益效果：

13、由上述实施例可知，本申请的定位工装在其主体上开设有安装槽，这些安装槽根据车辆上需要粘贴结构胶片的实际位置而定。使用者只需要将定位工装贴靠在其所对应的车身上，即可直接将结构胶片按照安装槽的槽孔进行贴设。这使得本申请中的定位工装能够非常方便地标记出需要粘贴结构胶片的位置，操作简单、有效，提高了粘贴结构胶片时的效率和精确性，优化了车身工艺。另外，该定位工装的结构简单、易于生产，可以针对不同车型、不同部位、不同安装位置进行相应的设计，适用范围广泛。

14、应理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不能限制本申请。

技术特征：

1.一种定位工装，应用于车辆，其特征在于，所述定位工装包括主体和安装槽；所述主体够与所述车辆的表面适配并贴合；所述安装槽开设在所述主体上，用于限定胶片的安装位置；所述安装槽为多个，所述安装槽沿第一方向和/或第二方向间隔分布，所述第一方向区别于所述第二方向。

2.如权利要求1所述的定位工装，其特征在于，所述安装槽开设在所述主体的外缘处，所述安装槽包括设置于所述外缘的开口。

3.如权利要求1所述的定位工装，其特征在于，所述安装槽与所述主体的外缘存在间距。

4.如权利要求1所述的定位工装，其特征在于，还包括定位件；所述定位件连接在所述主体上，用于与车辆连接。

5.如权利要求4所述的定位工装，其特征在于，所述定位件为定位销，所述定位销用于插入至所述车辆的定位孔中。

6.如权利要求4所述的定位工装，其特征在于，所述定位件和所述主体为一体成型，或所述定位件固定连接在所述主体上。

7.如权利要求1所述的定位工装，其特征在于，所述定位工装包括把手，所述把手设置在所述主体的远离所述车辆的一侧。

8.如权利要求1所述的定位工装，其特征在于，所述主体的远离所述安装槽的一侧设置有弯折段；所述弯折段沿所述主体的表面向远离所述车辆的方向弯折。

9.如权利要求1-8任一项所述的定位工装，其特征在于，所述主体的厚度大于或者等于1mm、且小于或者等于3mm。

技术总结
本申请提供了一种定位工装，其应用于车辆，该定位工装包括主体和安装槽；所述主体够与所述车辆的表面适配并贴合；所述安装槽开设在所述主体上，用于限定胶片的安装位置。该定位工装在其主体上开设有安装槽，这些安装槽根据车辆上需要粘贴结构胶片的实际位置而定。使用者只需要将定位工装贴靠在其所对应的车身上，即可直接将结构胶片按照安装槽的槽孔进行贴设。这使得本申请中的定位工装能够非常方便地标记出需要粘贴结构胶片的位置，操作简单、有效，提高了粘贴结构胶片时的效率和精确性，优化了车身工艺。另外，该定位工装的结构简单、易于生产，可以针对不同车型、不同部位、不同安装位置进行相应的设计，适用范围广泛。

技术研发人员：余为高
受保护的技术使用者：奇瑞捷豹路虎汽车有限公司
技术研发日：20240125
技术公布日：2025/4/21
