一种隔膜式压力变送器除污垢装置的制作方法

本实用新型属于工业用隔膜式压力变送器技术领域，尤其涉及一种隔膜式压力变送器除污垢装置。

背景技术：

隔膜式压力变送器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及矿山选矿、石油化工、水利水电等众多行业几乎涵盖所有工艺。而隔膜式压力变送器是在普通型压力变送器发展而来的,其特点是介质通过远传膜片传导到中心膜片,避免测量介质直接与变送器隔离膜片接触,从而提供了可靠的测量方法。因此，将隔膜式压力变送器用于测量矿浆输送管路的压力已得到广泛的应用，现有技术中通常隔离膜片通过法兰直接安装在矿浆管道上，膜片式压力变送器需要在介质粘度比较大、易结垢或含有油污的情况下测量管道压力，由于远传膜片接触片面积大，尤其是在粘稠或浆状介质、腐蚀性液体或富含颗粒介质在远传膜片易沉淀悬浮和结垢，如长期使用不仅影响测量精度，还会严重影响工艺指标，甚至造成仪表损坏。

技术实现要素：

本实用新型的目的是提供一种能够提高膜片式压力变送器的测量精度，延长其使用寿命的隔膜式压力变送器除污垢装置。

本实用新型的目的就这样实现的。

本实用新型的一种隔膜式压力变送器除污垢装置，包括矿浆输送主管道，变送器和变送器隔离膜片，其特征在于还包括三通电磁阀组、取样管道、水冲洗系统、排污垢系统和与取样管道连通的压力测量支管，所述的三通电磁阀组的a端与矿浆输送主管道相连接，b端与排污垢系统相连接，c端与取样管道相连接，在取样管道的一侧设有开口向上的进水口，所述的水冲洗系统包括与取样管道连通的进水管、连接法兰、与水源连接的输水管、冲水喷嘴和设置在冲水喷嘴上的开闭阀，所述的进水管倾斜设置在取样管道的右侧壁上，冲水喷嘴一端插入进水管内，且通过连接法兰与进水管固定连接，另一端与输水管相连接；

所述的压力测量支管倾斜设置在取样管道的左侧，进水管的上部，变送器通过测量法兰设置在压力测量支管上，变送器隔离膜片设置在测量法兰上；

所述的排污垢系统由与三通电磁阀组c端连接的排污管，设置在排污管上的渣浆泵所组成。

所述的进水管倾斜角度与压力测量支管倾斜角度相同。

本实用新型的优点是：

由于在取样管道设置了水冲洗系统和排污垢系统，能够及时冲洗掉沾在远传膜片上的沉淀悬浮和结垢，有效地提高了膜片式压力变送器的测量精度，延长其使用寿命。

附图说明

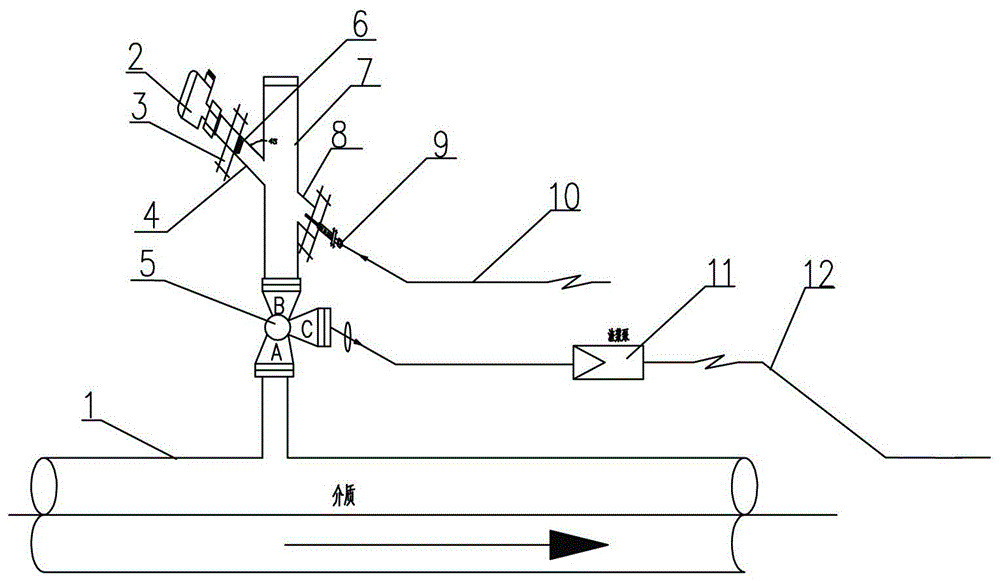

图1为本实用新型的结构示意图。

具体实施方式

下面结合附图对本实用新型作进一步说明。

如图1所示，本实用新型一种隔膜式压力变送器除污垢装置，包括矿浆输送主管道1，变送器2和变送器隔离膜片6，其特征在于还包括三通电磁阀组5、取样管道7、水冲洗系统、排污垢系统和与取样管道连通的压力测量支管4，所述的三通电磁阀组5的a端与矿浆输送主管道1相连接，b端与排污垢系统相连接，c端与取样管道7相连接，在取样管道7的一侧设有开口向上的进水口，所述的水冲洗系统包括与取样管道7连通的进水管8、连接法兰、与水源连接的输水管10、冲水喷嘴9和设置在冲水喷嘴9上的开闭阀，所述的进水管8倾斜设置在取样管道7的右侧壁上，冲水喷嘴9一端插入进水管8内，且通过连接法兰与进水管8固定连接，另一端与输水管10相连接；

所述的压力测量支管4倾斜设置在取样管道7的左侧，进水管8的上部，变送器2通过测量法兰3设置在压力测量支管4上，变送器隔离膜片6设置在测量法兰3上；所述的进水管8倾斜角度与压力测量支管4倾斜角度相同，均为35°-45°。这样能使冲水喷嘴10喷出的水直接冲入压力测量支管4内的变送器隔离膜片上。

所述的排污垢系统由与三通电磁阀组c端连接的排污管12，设置在排污管12上的渣浆泵11所组成。

本实用新型的隔膜式压力变送器2采用市售的产品，是用于测量压力的装置工作原理是通过高低压侧远传膜片上的灌充液传导给中心的灌充液，中心的灌充液将压力传递到传感器中心膜片上。传感器膜片是一个紧张的弹性元件，其位移随所受压差变化位移与压力成正比再经电容固定级板放大电路线性的转换成4-20ma电流输出信号。

本实用新型的工作过程：当需要对变送器隔离膜片6除垢时先将三通电磁阀组5调整到旁路，此时三通电磁阀组5状态为a端断开，b端和c端3开启，启动渣浆泵，当渣浆泵工作后会将取样管道中的介子排出，为清洗变送器隔离膜片做准备，再将冲水喷嘴9上的开闭阀打开，本实用新型进水管8倾斜角度与压力测量支管倾斜角度相同，均45°，利用喷嘴产生约2-3公斤水压此时喷头与变送器隔离膜片保持同一斜面喷出的清水可直接喷淋到变送器隔离膜片6表面进行清洗污垢，当观察渣浆泵排出物逐渐清澈时，表明变送器隔离膜片6污垢已被清洗干净，然后后关闭冲水喷嘴上的开闭阀，再停止渣浆泵工作，最后再把三通电磁阀组切换到a端和b端开，c端关的正常工作状态。

技术特征：

1.一种隔膜式压力变送器除污垢装置，包括矿浆输送主管道，变送器和变送器隔离膜片，其特征在于还包括三通电磁阀组、取样管道、水冲洗系统、排污垢系统和与取样管道连通的压力测量支管，所述的三通电磁阀组的a端与矿浆输送主管道相连接，b端与排污垢系统相连接，c端与取样管道相连接，在取样管道的一侧设有开口向上的进水口，所述的水冲洗系统包括与取样管道连通的进水管、连接法兰、与水源连接的输水管、冲水喷嘴和设置在冲水喷嘴上的开闭阀，所述的进水管倾斜设置在取样管道的右侧壁上，冲水喷嘴一端插入进水管内，且通过连接法兰与进水管固定连接，另一端与输水管相连接；

所述的压力测量支管倾斜设置在取样管道的左侧，进水管的上部，变送器通过测量法兰设置在压力测量支管上，变送器隔离膜片设置在测量法兰上；

所述的排污垢系统由与三通电磁阀组c端连接的排污管，设置在排污管上的渣浆泵所组成。

2.根据权利要求1所述的隔膜式压力变送器除污垢装置，其特征在于，所述的进水管倾斜角度与压力测量支管倾斜角度相同。

技术总结
本实用新型涉及一种隔膜式压力变送器除污垢装置，包括矿浆输送主管道，变送器和变送器隔离膜片，其特征在于还包括三通电磁阀组、取样管道、水冲洗系统、排污垢系统和与取样管道连通的压力测量支管，所述的三通电磁阀组的A端与矿浆输送主管道相连接，B端与排污垢系统相连接，C端与取样管道相连接，水冲洗系统设置在取样管道右侧，压力测量支管倾斜设置在取样管道的左侧。当需要对变送器隔离膜片除垢时先将三通电磁阀组调整到旁路，此时三通电磁阀组状态为A端断开，B端和C端开启，打开水冲洗系统冲水喷嘴冲洗变送器隔离膜片，冲洗干净后关闭冲水喷嘴上的开闭阀，将三通电磁阀组切换到A端和B端开，C端关的正常工作状态。

技术研发人员：于代林;齐向东;李建平;李立男
受保护的技术使用者：鞍钢集团矿业设计研究院有限公司
技术研发日：2019.11.13
技术公布日：2020.07.14
