市政污水处理用的采样装置的制作方法

本技术涉及市政工程，尤其涉及市政污水处理用的采样装置。

背景技术：

1、市政污水处理在城市现代化建设中具有重要意义，市政污水来源于城市生活污水、工业废水和径流污水等，不同的来源的污水会进行分类集中，在对其进行处理前，需要对污水进行采样分析，根据分析结果制定对应的合理的高效的处理工艺流程，而现有的污水采样，在采样过程中耗时耗力，故此，特别需要一种市政污水处理用的采样装置。

2、经检索，“cn218157012u”文案中提到了“一种市政污水处理用采样装置，包括横板，所述横板的正面固定连接有收卷筒，所述横板的一侧固定连接有手柄，所述收卷筒的外壁滑动连接有钢丝绳，所述横板的底部固定连接有支撑板，所述支撑板的正面开设有空槽，所述空槽的内底壁固定连接有限位杆。该市政污水处理用采样装置，从而便于对钢丝绳进行调节限位高度，便于对钢丝绳进行限位防晃动，便于对采样筒内部的样品进行防洒出，从而便于对样品进行防护，使得提高装置的使用安全性，避免装置进行采样过程中使得采样筒进行晃动，使得采样筒内部的样品进行洒出，使得增加人们的财产损失，不便于人们对装置进行使用，使得降低装置的使用稳定性”，在实际的采样工作，需要多次进行，通过对比分析结果，才能准确的制定相应的污水处理工艺流程，而该装置由于自身体积较大需要先进行采样装置的安装，才能进行取样工作，导致采样效率较低。

3、于是，我们提供了市政污水处理用的采样装置解决以上问题。

技术实现思路

1、本实用新型的目的在于提供市政污水处理用的采样装置，以解决上述背景技术中提出的在实际的采样工作，需要多次进行，通过对比分析结果，才能准确的制定相应的污水处理工艺流程，而该装置由于自身体积较大需要先进行采样装置的安装，才能进行取样工作，导致采样效率较低的问题。

2、为实现上述目的，本实用新型提供如下技术方案：市政污水处理用的采样装置，包括安装座和取样机构，所述取样机构包括连接座、固定外壳、真空泵、负压室、负压管、旋转座、旋转杆、圆环卡扣、限位板、过滤层和取样管，所述安装座的一侧设置有控制器，所述安装座的底端设置有握把，所述握把的外侧设置有防滑套，所述安装座的另一侧设置有伸缩杆，所述伸缩杆的一侧设置有取样机构，所述取样机构的内侧设置有取样瓶，所述取样瓶的两端设置有连接孔。

3、优选的，所述安装座与控制器之间为螺钉连接，所述握把与安装座之间为螺纹连接，所述防滑套与握把之间为粘连连接。

4、优选的，所述安装座与伸缩杆之间为卡槽连接，所述伸缩杆与连接座之间为螺纹连接。

5、优选的，所述取样机构包括连接座、固定外壳、真空泵、负压室、负压管、旋转座、旋转杆、圆环卡扣、限位板、过滤层和取样管，所述伸缩杆的一侧设置有连接座，所述连接座的一侧设置有固定外壳，所述固定外壳的内侧设置有真空泵，所述真空泵的一侧设置有负压室，所述负压室的一侧设置有负压管，所述固定外壳的顶端设置有旋转座，所述旋转座的内侧设置有旋转杆，所述旋转杆的外侧设置有圆环卡扣，所述圆环卡扣的一侧设置有限位板，所述限位板的一侧设置有过滤层，所述过滤层的两侧均设置有取样管。

6、优选的，所述真空泵与连接座之间为卡槽连接，所述固定外壳与连接座之间为螺纹连接，所述负压管贯穿负压室前端外壳。

7、优选的，所述旋转座关于固定外壳呈中轴对称设置，所述圆环卡扣通过旋转杆与旋转座构成旋转结构，所述圆环卡扣与固定外壳之间为卡槽连接，所述固定外壳的一侧设置有与限位板尺寸一致的开槽。

8、优选的，所述取样管与连接孔尺寸一致，所述负压管与连接孔尺寸一致，所述连接孔的材质均为橡胶。

9、与现有技术相比，本实用新型的有益效果是：该市政污水处理用的采样装置，通过连接座、固定外壳、真空泵、负压室、负压管、旋转座、旋转杆、圆环卡扣、限位板、过滤层和取样管的设置，在使用时，将真空泵与连接座卡槽连接，将固定外壳与连接座螺纹连接，将负压管贯穿负压室前端外壳，将旋转座关于固定外壳呈中轴对称设置，圆环卡扣通过旋转杆与旋转座构成旋转结构，圆环卡扣与固定外壳卡槽连接，将固定外壳的一侧设置有与限位板尺寸一致的开槽，将负压管穿过取样瓶末端的连接孔，将取样管穿过取样瓶前端的连接孔，同时，限位板插入固定外壳前端的开槽，将取样瓶通过圆环卡扣固定在固定外壳上，最后由控制器控制真空泵工作，进行取样工作，这样可以方便快捷的进行取样工作。

技术特征：

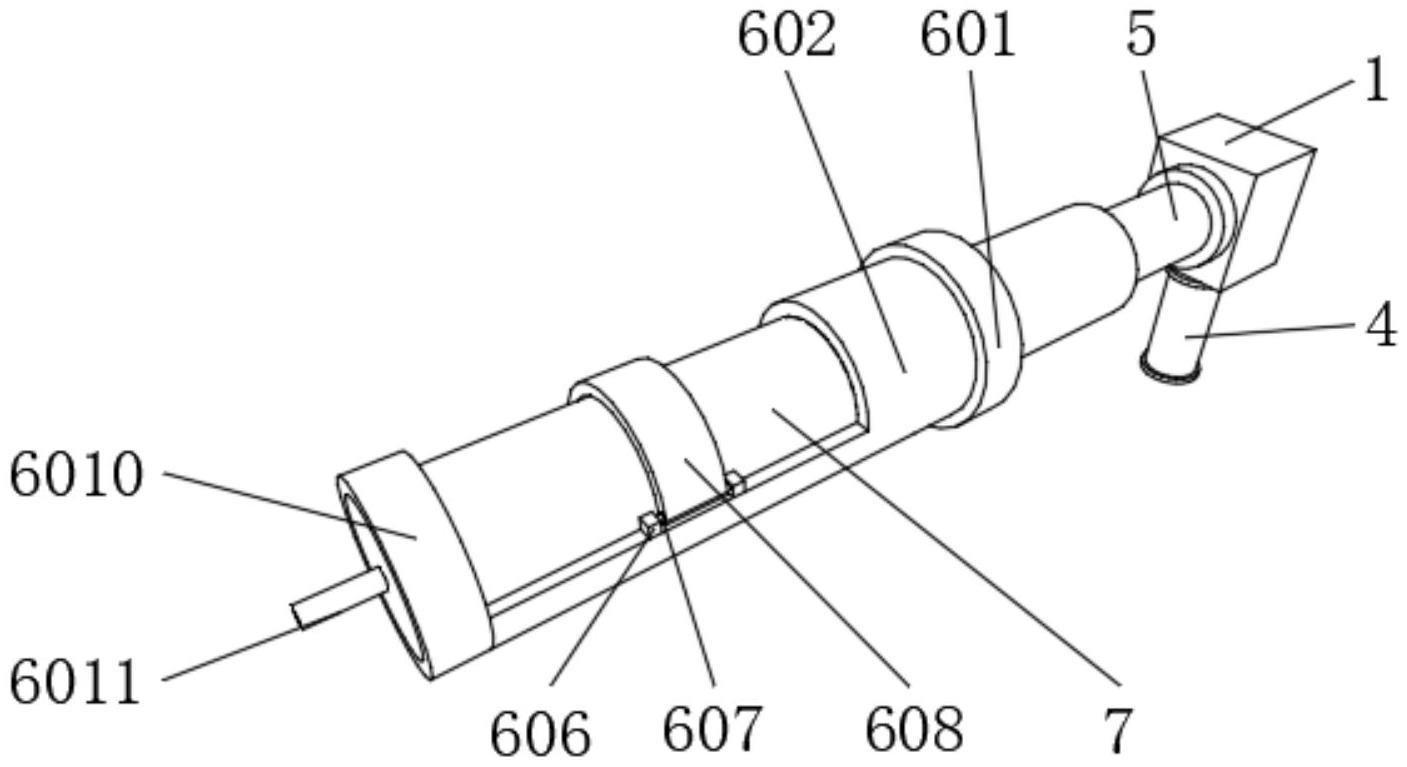

1.市政污水处理用的采样装置，包括安装座(1)和取样机构(6)，所述取样机构(6)包括连接座(601)、固定外壳(602)、真空泵(603)、负压室(604)、负压管(605)、旋转座(606)、旋转杆(607)、圆环卡扣(608)、限位板(609)、过滤层(6010)和取样管(6011)，其特征在于：所述安装座(1)的一侧设置有控制器(2)，所述安装座(1)的底端设置有握把(3)，所述握把(3)的外侧设置有防滑套(4)，所述安装座(1)的另一侧设置有伸缩杆(5)，所述伸缩杆(5)的一侧设置有取样机构(6)，所述取样机构(6)的内侧设置有取样瓶(7)，所述取样瓶(7)的两端设置有连接孔(8)。

2.根据权利要求1所述的市政污水处理用的采样装置，其特征在于，所述安装座(1)与控制器(2)之间为螺钉连接，所述握把(3)与安装座(1)之间为螺纹连接，所述防滑套(4)与握把(3)之间为粘连连接。

3.根据权利要求1所述的市政污水处理用的采样装置，其特征在于，所述安装座(1)与伸缩杆(5)之间为卡槽连接，所述伸缩杆(5)与连接座(601)之间为螺纹连接。

4.根据权利要求2所述的市政污水处理用的采样装置，其特征在于，所述取样机构(6)包括连接座(601)、固定外壳(602)、真空泵(603)、负压室(604)、负压管(605)、旋转座(606)、旋转杆(607)、圆环卡扣(608)、限位板(609)、过滤层(6010)和取样管(6011)，所述伸缩杆(5)的一侧设置有连接座(601)，所述连接座(601)的一侧设置有固定外壳(602)，所述固定外壳(602)的内侧设置有真空泵(603)，所述真空泵(603)的一侧设置有负压室(604)，所述负压室(604)的一侧设置有负压管(605)，所述固定外壳(602)的顶端设置有旋转座(606)，所述旋转座(606)的内侧设置有旋转杆(607)，所述旋转杆(607)的外侧设置有圆环卡扣(608)，所述圆环卡扣(608)的一侧设置有限位板(609)，所述限位板(609)的一侧设置有过滤层(6010)，所述过滤层(6010)的两侧均设置有取样管(6011)。

5.根据权利要求4所述的市政污水处理用的采样装置，其特征在于，所述真空泵(603)与连接座(601)之间为卡槽连接，所述固定外壳(602)与连接座(601)之间为螺纹连接，所述负压管(605)贯穿负压室(604)前端外壳。

6.根据权利要求4所述的市政污水处理用的采样装置，其特征在于，所述旋转座(606)关于固定外壳(602)呈中轴对称设置，所述圆环卡扣(608)通过旋转杆(607)与旋转座(606)构成旋转结构，所述圆环卡扣(608)与固定外壳(602)之间为卡槽连接，所述固定外壳(602)的一侧设置有与限位板(609)尺寸一致的开槽。

7.根据权利要求4所述的市政污水处理用的采样装置，其特征在于，所述取样管(6011)与连接孔(8)尺寸一致，所述负压管(605)与连接孔(8)尺寸一致，所述连接孔(8)的材质均为橡胶。

技术总结
本技术提供市政污水处理用的采样装置，包括安装座，所述安装座的一侧设置有控制器，所述安装座的底端设置有握把，该市政污水处理用的采样装置，在使用时，将真空泵与连接座卡槽连接，将固定外壳与连接座螺纹连接，将负压管贯穿负压室前端外壳，将旋转座关于固定外壳呈中轴对称设置，圆环卡扣通过旋转杆与旋转座构成旋转结构，圆环卡扣与固定外壳卡槽连接，将固定外壳的一侧设置有与限位板尺寸一致的开槽，将负压管穿过取样瓶末端的连接孔，将取样管穿过取样瓶前端的连接孔，同时，限位板插入固定外壳前端的开槽，将取样瓶通过圆环卡扣固定在固定外壳上，最后由控制器控制真空泵工作，进行取样工作，这样可以方便快捷的进行取样工作。
