一种设有插入式检测结构的HCG试剂盒的制作方法

本技术涉及hcg试剂盒领域，特别涉及一种设有插入式检测结构的hcg试剂盒。

背景技术：

1、如专利：一种用于人体尿液中β-hcg、pdg定量检测的试剂盒(公开号：cn208172022u),包括海绵垫和与所述海绵垫连接的β-hcg试纸条及pdg试纸条，所述β-hcg试纸条或所述pdg试纸条分别包括依次连接排列的样品垫、金标垫、硝酸纤维素膜和吸水纸。该装置的试剂盒以尿液为检测样本，可以一步同时检测尿液中β-hcg、pdg，灵敏度高，检测效率高，操作便捷，安全无创伤，适于现场检测。

2、现有的一种用于人体尿液中β-hcg、pdg定量检测的试剂盒需要使用者将尿液注入尿液盒内，然后再进行检测，使用者在检测前需要将尿液注入收集到尿液盒内，期间使用者难以避免会与尿液接触，同时检测效率不高。因此，发明一种设有插入式检测结构的hcg试剂盒来解决上述问题很有必要。

技术实现思路

1、本实用新型的目的在于提供一种设有插入式检测结构的hcg试剂盒，以解决上述背景技术中提出不便收集和效率不高的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种设有插入式检测结构的hcg试剂盒，包括试剂盒主体，其中试剂盒主体为该装置内部提供支撑及密封性的作用，所述试剂盒主体的一侧设置有试纸筒，其中试纸筒为存储hcg试纸主要部件，所述试剂盒主体的顶部设置有棉花棒，所述棉花棒的底部设置有棉花球，其中棉花球为主要提取尿液的部件，该装置具有造价便宜和吸水性好的特点，所述试纸筒的外侧设置有两组连接杆，所述两组连接杆在试纸筒的外侧呈对称分布，其中两组连接杆将试纸筒与试剂盒主体连接，所述试剂盒主体的顶部设置有检测入口，其中检测入口为锥形设置，进而在使用过程中可防止尿液的溢出的情况，所述检测入口的底部设置有检测筒，其中检测筒为该装置主要出液部件，所述检测筒的一侧设置有固定套，其中固定套对hcg试纸起到限位作用，所述试纸筒的一侧设置有hcg试纸，其中hcg试纸为该装置主要检测元件，所述试剂盒主体的一侧设置有观察透明板，其中观察透明板为该装置检测结果主要观察口。

3、优选的，所述检测筒的外侧开设有出液槽，其中出液槽能使得棉花球深入检测筒中时挤压出的液体与hcg试纸接触反应，进而使得该装置能够对hcg进行检测。

4、优选的，所述试纸筒的一侧设置有固定块，所述试纸筒通过固定块与连接杆固定连接，所述试剂盒主体的一侧开设有固定槽，所述固定槽的内壁尺寸与连接杆的外壁尺寸一致，所述固定槽与连接杆固定插接，从而使得试纸筒的结构更加稳定，避免了受外界影响导致其脱落的现象，提高了该装置的稳定性。

5、优选的，所述固定套的顶部开设有活动槽，所述活动槽的内壁尺寸与hcg试纸的外壁尺寸一致，所述活动槽与hcg试纸插接，所述固定套的一侧开设有观察窗，其中观察窗为通槽，方便使用者可直观的观测反应过程和检测结果，提高了该装置检测的准确性，其中固定套与检测筒接触的一侧开设有通槽，进而保证了使用过程中尿液能与hcg试纸充分接触。

6、优选的，所述试剂盒主体的一侧开设有限位槽，所述限位槽的内壁尺寸与观察透明板的外壁尺寸一致，所述限位槽与观察透明板固定插接，其中观察透明板为透明塑料材质，具有通透性好和造价便宜的特点，进而可进一步提高使用者观测效果的准确性。

7、优选的，所述试剂盒主体的一侧开设有试纸入口槽，所述试纸入口槽的内壁尺寸与hcg试纸的外壁尺寸一致，所述试纸入口槽与hcg试纸插接，所述试剂盒主体的底部开设有试纸出口槽，所述试纸出口槽的内壁尺寸与hcg试纸的外壁尺寸一致，所述试纸出口槽与hcg试纸插接，从而使得hcg试纸能在试剂盒主体活动，进而可通过抽拉方式对其进行更换，且更换方式十分便捷，进而使得该装置能循环利用的同时利于使用者进行操作。

8、优选的，所述试纸筒的内部设置有绕纸筒，所述绕纸筒的一侧设置有转轴，所述绕纸筒的一侧设置有连接块，所述绕纸筒通过连接块与试纸筒固定连接，从而使得绕纸筒的结构更加稳定，避免了受外界影响导致脱落及损坏的情况，其中连接块的一侧开设有转动槽，进而使得绕纸筒受力能通过转轴进行转动，提高了该装置的使用效率的同时方便使用者操作。

9、本实用新型的技术效果和优点：

10、1、该装置使用了棉花棒、棉花球、检测入口、检测筒及出液槽，从而使得该装置能通过棉花球在检测筒内挤压出液并通过出液槽与hcg试纸接触进行检测，该检测方式区别于传统装置需要收集注入尿液，进而可避免使用者与尿液进行接触，同时该检测方式中尿液与试纸接触面积更广，进而检测效率更快，极大的提高了该装置的使用效率；

11、2、该装置使用了试纸筒、hcg试纸、固定套、观察窗、活动槽、试纸入口槽绕纸筒、连接块及转轴，从而使得该装置可通过抽拉方式进行更换试纸，且更换方式极为便捷，进而使得该装置能循环使用，极大的提高了该装置适用性，避免了资源的浪费。

技术特征：

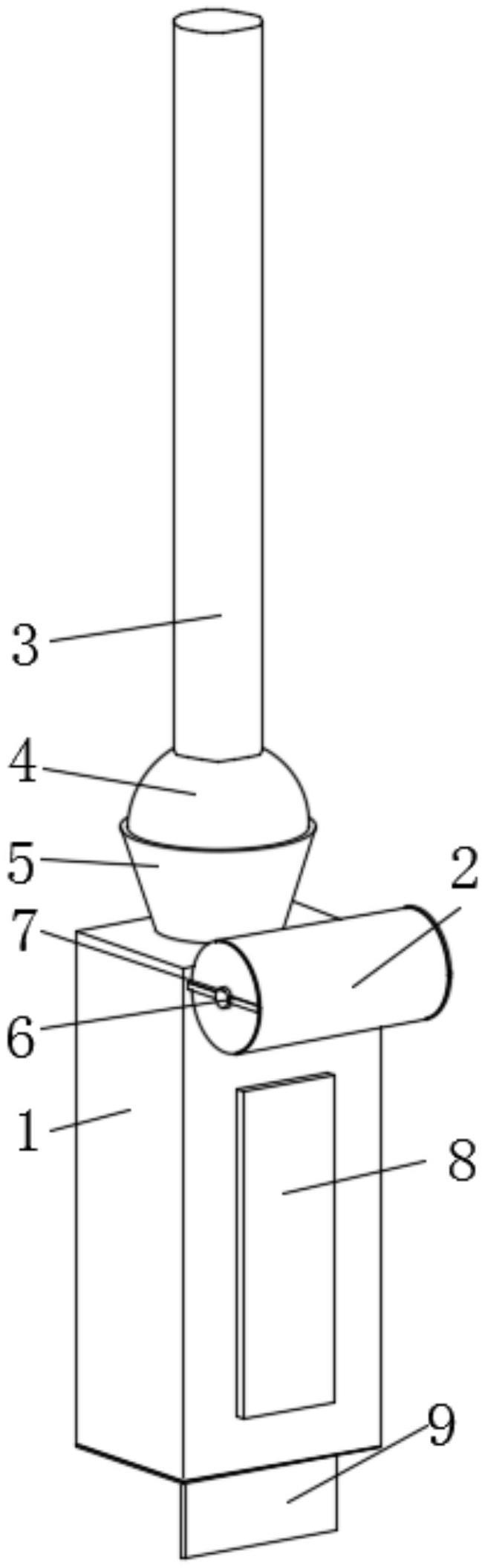

1.一种设有插入式检测结构的hcg试剂盒，包括试剂盒主体(1)，其特征在于：所述试剂盒主体(1)的一侧设置有试纸筒(2)，所述试剂盒主体(1)的顶部设置有棉花棒(3)，所述棉花棒(3)的底部设置有棉花球(4)，所述试纸筒(2)的外侧设置有两组连接杆(6)，所述两组连接杆(6)在试纸筒(2)的外侧呈对称分布，所述试剂盒主体(1)的顶部设置有检测入口(5)，所述检测入口(5)的底部设置有检测筒(10)，所述检测筒(10)的一侧设置有固定套(12)，所述试纸筒(2)的一侧设置有hcg试纸(9)，所述试剂盒主体(1)的一侧设置有观察透明板(8)。

2.根据权利要求1所述的一种设有插入式检测结构的hcg试剂盒，其特征在于：所述检测筒(10)的外侧开设有出液槽(11)。

3.根据权利要求1所述的一种设有插入式检测结构的hcg试剂盒，其特征在于：所述试纸筒(2)的一侧设置有固定块(7)，所述试纸筒(2)通过固定块(7)与连接杆(6)固定连接，所述试剂盒主体(1)的一侧开设有固定槽(16)，所述固定槽(16)的内壁尺寸与连接杆(6)的外壁尺寸一致，所述固定槽(16)与连接杆(6)固定插接。

4.根据权利要求1所述的一种设有插入式检测结构的hcg试剂盒，其特征在于：所述固定套(12)的顶部开设有活动槽(14)，所述活动槽(14)的内壁尺寸与hcg试纸(9)的外壁尺寸一致，所述活动槽(14)与hcg试纸(9)插接，所述固定套(12)的一侧开设有观察窗(13)。

5.根据权利要求1所述的一种设有插入式检测结构的hcg试剂盒，其特征在于：所述试剂盒主体(1)的一侧开设有限位槽(17)，所述限位槽(17)的内壁尺寸与观察透明板(8)的外壁尺寸一致，所述限位槽(17)与观察透明板(8)固定插接。

6.根据权利要求1所述的一种设有插入式检测结构的hcg试剂盒，其特征在于：所述试剂盒主体(1)的一侧开设有试纸入口槽(15)，所述试纸入口槽(15)的内壁尺寸与hcg试纸(9)的外壁尺寸一致，所述试纸入口槽(15)与hcg试纸(9)插接，所述试剂盒主体(1)的底部开设有试纸出口槽(18)，所述试纸出口槽(18)的内壁尺寸与hcg试纸(9)的外壁尺寸一致，所述试纸出口槽(18)与hcg试纸(9)插接。

7.根据权利要求1所述的一种设有插入式检测结构的hcg试剂盒，其特征在于：所述试纸筒(2)的内部设置有绕纸筒(19)，所述绕纸筒(19)的一侧设置有转轴(21)，所述绕纸筒(19)的一侧设置有连接块(20)，所述绕纸筒(19)通过连接块(20)与试纸筒(2)固定连接。

技术总结
本技术公开了一种设有插入式检测结构的HCG试剂盒，涉及到HCG试剂盒领域，包括试剂盒主体，试剂盒主体的一侧设置有试纸筒，试剂盒主体的顶部设置有棉花棒，棉花棒的底部设置有棉花球，试剂盒主体的顶部设置有检测入口，检测入口的底部设置有检测筒，试纸筒的一侧设置有HCG试纸。本技术通过试剂盒主体，使用者通过棉花棒上的棉花球粘取尿液，然后将棉花球塞入检测入口中，稍微用力向下按压将棉花棒塞入检测筒中，因检测筒的内直径小于棉花球直径，进而挤压会使其中尿液挤出，并在移动过程中通过出液槽与HCG试纸接触，使用者可通过观察透明板进行查看检测结果，从而实现了一种设有插入式检测结构的HCG试剂盒的HCG检测功能。
