一种便携式水资源勘测装置的制作方法

本技术涉及水文水资源勘测，尤其涉及一种便携式水资源勘测装置。

背景技术：

1、水资源勘测是利用物探及野外考察等方法寻找水源地、评价水资源的方法，地球表面的72％被水覆盖，陆地上的淡水资源总量只占地球上水体总量的2.53％，而且大部分为主要分布在南北两极地区的固体冰川，水资源对于人类社会的生产、发展有着不可替代的作用。

2、经检索，公告号为cn216954513u的实用新型涉及水文水资源勘测技术领域的一种便携式水文水资源勘测装置，包括支撑架和勘测装置，支撑架包括伸缩杆一、固定杆、定位杆、底板、限位块、剪叉架、滑动槽一、转动块一、滑动槽二、转动块二和支撑盘，勘测装置包括显示器、上保护腔、伸缩杆二、下保护腔、伸缩杆三和勘测头，本实用新型结构简单，使用方便，便于携带，在携带过程中可防止装置损坏，工作过程中能保持平衡，防止装置倾斜倒塌，对装置起到了保护作用。

3、但是在使用过程中仍然会出现以下问题：

4、1、该便携式水文水资源勘测装置在进行水资源各项数值进行检测后由于水源的污染程度参差不齐，收纳时未对勘测头进行清洁处理，可能会使得装置内部残存一些污染物，不利于装置的洁净；

5、2、并且在使用时保护装置与勘测装置都需要进行手动的打开关闭，增加使用时的操作步骤，不利于使用和收纳的便捷性。

6、针对上述问题，本实用新型文件提出了一种便携式水资源勘测装置。

技术实现思路

1、本实用新型提供了一种便携式水资源勘测装置，解决了现有技术中存在该便携式水文水资源勘测装置在进行水资源各项数值进行检测后由于水源的污染程度参差不齐，收纳时未对勘测头进行清洁处理，可能会使得装置内部残存一些污染物，不利于装置的洁净，并且在使用时保护装置与勘测装置都需要进行手动的打开关闭，增加使用时的操作步骤，不利于使用和收纳的便捷性的缺点。

2、本实用新型提供了如下技术方案：

3、一种便携式水资源勘测装置，包括保护腔，所述保护腔的顶部固定连接有定位杆，所述定位杆的四周固定连接有支撑架，所述定位杆的顶部固定连接有支撑盘，所述支撑盘的顶部固定连接有显示器和水平仪，所述保护腔的顶部内壁固定连接有伸缩杆，所述伸缩杆的底部固定连接有勘测头，所述支撑盘的顶部固定连接有顶盖，所述支撑盘的顶部开设有对称设置的两个收缩槽，所述收缩槽的两侧内壁之间滑动连接有同一个保护板，两个所述保护板的两端之间均固定连接有连接块，所述支撑盘的外壁滑动贯穿有用于固定保护板位置的限位组件；

4、所述保护腔的内壁设置有用于清洁勘测头的清洁组件。

5、在一种可能的设计中，限位组件包括滑动贯穿在支撑盘外壁的插销，所述插销的一侧固定连接有挡板，所述挡板的一侧与支撑盘的外壁之间固定连接有同一个拉簧，所述拉簧套设在插销上，所述保护板的一侧开设有固定孔，所述固定孔与插销配合使用。

6、在一种可能的设计中，清洁组件包括开设在保护腔内壁对称设置的两个t型滑槽，所述t型滑槽的一侧开设有对称设置的两个安装槽，所述安装槽的两侧内壁之间滑动连接有同一个滑动板，所述滑动板的一侧与安装槽的一侧内壁之间固定连接有同一个弹簧，所述t型滑槽的两侧内壁之间滑动连接有同一个t型块，所述t型块与滑动板配合使用，所述t型块的一侧固定连接有弧形块，两个所述弧形块相互靠近的一侧之间滑动贯穿有同一个辅助杆。

7、在一种可能的设计中，t型块的顶部通过转动座转动连接有第二连接杆，所述第二连接杆的顶部通过转动座转动连接有第一连接杆，所述第一连接杆滑动贯穿保护腔的顶部内壁，所述保护板的内壁固定连接有矩形块，所述矩形块的底部与第一连接杆的顶部固定连接。

8、在一种可能的设计中，弧形块的一侧内壁固定连接有清洁海绵，所述清洁海绵与勘测头配合使用。

9、在一种可能的设计中，两个弧形块的底部均呈倾斜设置。

10、应当理解的是，以上的一般描述和后文的细节描述仅是示例性的，并不能限制本实用新型。

11、本实用新型中，使用时先将固定架打开，接着拉动挡板，挡板带动插销移动，使得插销的一端从保护板一侧开设的固定孔中滑出，取消对保护板的限位，接着由于自身重力作用，保护板顺着收缩槽向下滑动，使得顶盖打开，保护板下移过程中带动矩形块移动，矩形块带动第一连接杆向下移动，第一连接杆带动第二连接杆向下移动，第二连接杆通过辅助杆带动两个弧形块移动，使得两侧的t型块在t型滑槽中移动至底部，接着启动伸缩杆，伸缩杆伸长带动勘测头向下移动到水资源位置，通过显示器启动勘测头对水资源各项数值进行检测，勘测头下降过程中首先与两侧弧形块的顶部接触并挤压使得两个弧形块向两侧收缩，弧形块带动滑动板移动，滑动板使得弹簧收缩，并且勘测头从两个弧形块之间穿过，勘测头通过后，由于弹簧产生的弹力使得弧形块回到初始位置；

12、本实用新型中，接着检测结束后伸缩杆收缩带动勘测头回到保护腔的内部，过程中，勘测头的顶部与两侧弧形块的底部接触，使得勘测头带动两个弧形块上移，弧形块上移带动t型块移动，当t型块到达t型滑槽的顶部时，由于无法在向上移动，使得勘测头挤压弧形块使得，弧形块带动t型块挤压滑动板，从而带动两侧的弧形块收缩，接着勘测头从两个弧形块之间穿过回到初始位置，并且在两侧清洁海绵的作用下完成清洁，在t型块到达t型滑槽顶部的同时，t型块通过第二连接杆和第一连接杆带动矩形块向上移动，矩形块通过连接块带动两侧的保护板向上移动，保护板移动时带动固定孔上移，并与插销对齐，由于拉簧产生的弹力使得插销重新卡入固定孔中，对保护板进行固定，最后将支撑架收回，完成收纳；

13、本实用新型中，通过清洁组件的设置可以在勘测头完成工作后清理其外表的污水，保证勘测头在收纳在保护腔内部时可以有一个干净整洁的环境，防止细菌滋生，影响后续勘测的使用，并且在勘测头收纳的同时还可以带动保护板进行闭合，减少了使用者需要操作的步骤，便于快速收纳。

技术特征：

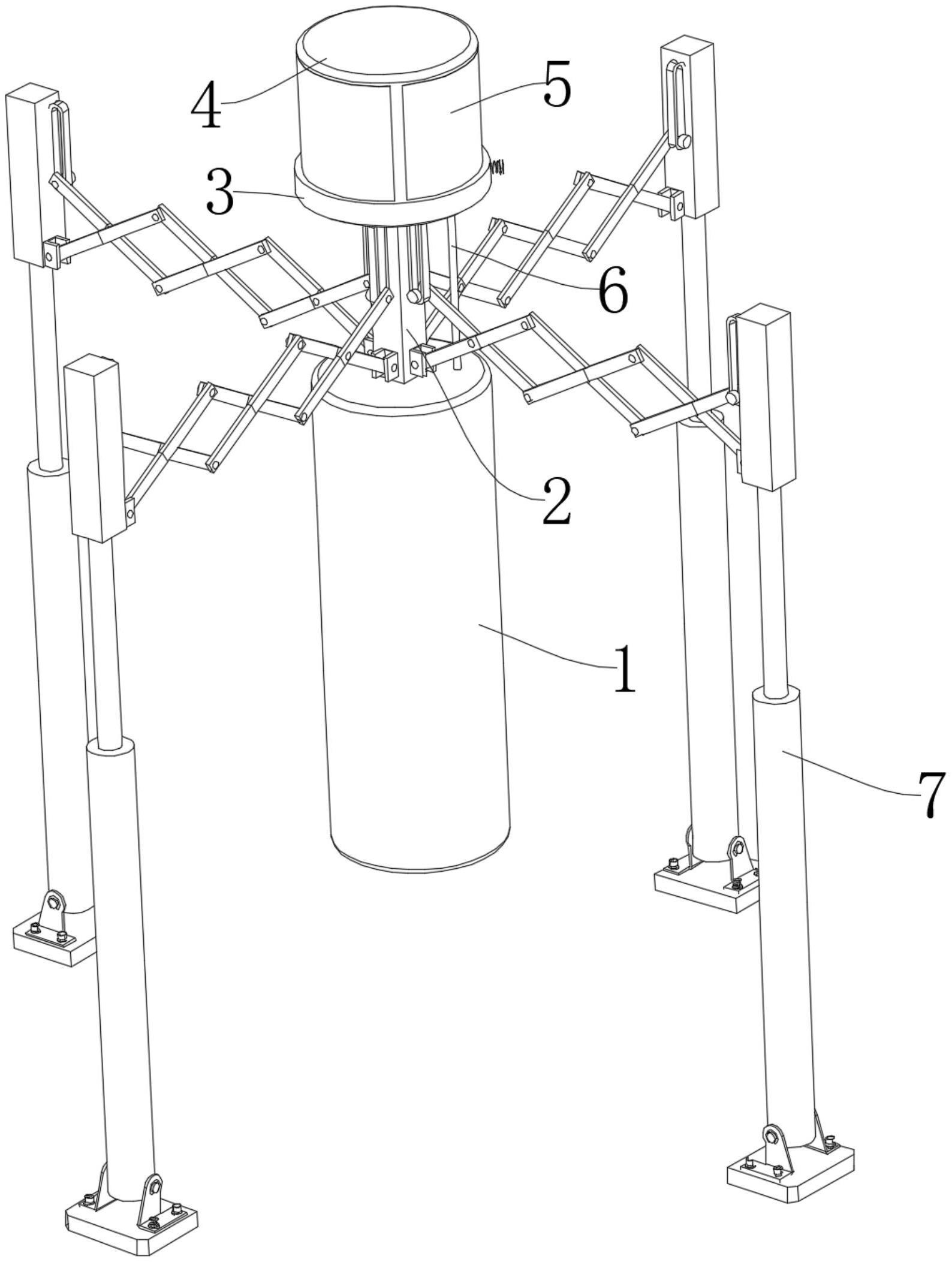

1.一种便携式水资源勘测装置，包括保护腔(1)，所述保护腔(1)的顶部固定连接有定位杆(2)，所述定位杆(2)的四周固定连接有支撑架(7)，所述定位杆(2)的顶部固定连接有支撑盘(3)，所述支撑盘(3)的顶部固定连接有显示器(18)和水平仪(26)，所述保护腔(1)的顶部内壁固定连接有伸缩杆(8)，所述伸缩杆(8)的底部固定连接有勘测头(11)，其特征在于，所述支撑盘(3)的顶部固定连接有顶盖(4)，所述支撑盘(3)的顶部开设有对称设置的两个收缩槽(19)，所述收缩槽(19)的两侧内壁之间滑动连接有同一个保护板(5)，两个所述保护板(5)的两端之间均固定连接有连接块(20)，所述支撑盘(3)的外壁滑动贯穿有用于固定保护板(5)位置的限位组件；

2.根据权利要求1所述的一种便携式水资源勘测装置，其特征在于，所述限位组件包括滑动贯穿在支撑盘(3)外壁的插销(24)，所述插销(24)的一侧固定连接有挡板(23)，所述挡板(23)的一侧与支撑盘(3)的外壁之间固定连接有同一个拉簧(25)，所述拉簧(25)套设在插销(24)上，所述保护板(5)的一侧开设有固定孔(21)，所述固定孔(21)与插销(24)配合使用。

3.根据权利要求2所述的一种便携式水资源勘测装置，其特征在于，所述清洁组件包括开设在保护腔(1)内壁对称设置的两个t型滑槽(14)，所述t型滑槽(14)的一侧开设有对称设置的两个安装槽(16)，所述安装槽(16)的两侧内壁之间滑动连接有同一个滑动板(15)，所述滑动板(15)的一侧与安装槽(16)的一侧内壁之间固定连接有同一个弹簧(17)，所述t型滑槽(14)的两侧内壁之间滑动连接有同一个t型块(10)，所述t型块(10)与滑动板(15)配合使用，所述t型块(10)的一侧固定连接有弧形块(13)，两个所述弧形块(13)相互靠近的一侧之间滑动贯穿有同一个辅助杆(27)。

4.根据权利要求3所述的一种便携式水资源勘测装置，其特征在于，所述t型块(10)的顶部通过转动座转动连接有第二连接杆(9)，所述第二连接杆(9)的顶部通过转动座转动连接有第一连接杆(6)，所述第一连接杆(6)滑动贯穿保护腔(1)的顶部内壁，所述保护板(5)的内壁固定连接有矩形块(22)，所述矩形块(22)的底部与第一连接杆(6)的顶部固定连接。

5.根据权利要求3所述的一种便携式水资源勘测装置，其特征在于，所述弧形块(13)的一侧内壁固定连接有清洁海绵(12)，所述清洁海绵(12)与勘测头(11)配合使用。

6.根据权利要求3所述的一种便携式水资源勘测装置，其特征在于，两个所述弧形块(13)的底部均呈倾斜设置。

技术总结
本技术属于水文水资源勘测技术领域，尤其是一种便携式水资源勘测装置，针对现有的该便携式水文水资源勘测装置在进行水资源各项数值进行检测后由于水源的污染程度参差不齐，收纳时未对勘测头进行清洁处理的问题，现提出如下方案，其包括保护腔，所述保护腔的顶部固定连接有定位杆，所述定位杆的四周固定连接有支撑架，所述定位杆的顶部固定连接有支撑盘，所述支撑盘的顶部固定连接有显示器和水平仪，所述保护腔的顶部内壁固定连接有伸缩杆，本技术中，通过清洁组件的设置可以在勘测头完成工作后清理其外表的污水，保证勘测头在收纳在保护腔内部时可以有一个干净整洁的环境，防止细菌滋生，影响后续勘测的使用。

技术研发人员：田琨
受保护的技术使用者：河北省地质矿产勘查开发局第六地质大队（河北省地质矿产勘查开发局航空测量应用中心）
技术研发日：20230213
技术公布日：2024/1/13
