智能接插件监控装置的制作方法

本技术属于低压配电，具体涉及一种智能接插件监控装置。

背景技术：

1、低压成套配电柜具有结构紧凑，安装占用的空间小等优点，广泛用于各种配电场所中。低压成套配电柜具有多层抽屉单元，每个抽屉单元是用于完成某一类供电任务的功能单元。

2、现有技术中，为实现供电回路参数测量，保证抽屉单元的可靠稳定运行，及时发现存在的安全隐患，需要设置抽屉单元的监控装置。

3、现有的抽屉单元的监控装置，具有接线复杂、占用空间大以及不易安装等问题，无法满足使用需求。

技术实现思路

1、针对现有技术存在的缺陷，本实用新型提供一种智能接插件监控装置，可有效解决上述问题。

2、本实用新型采用的技术方案如下：

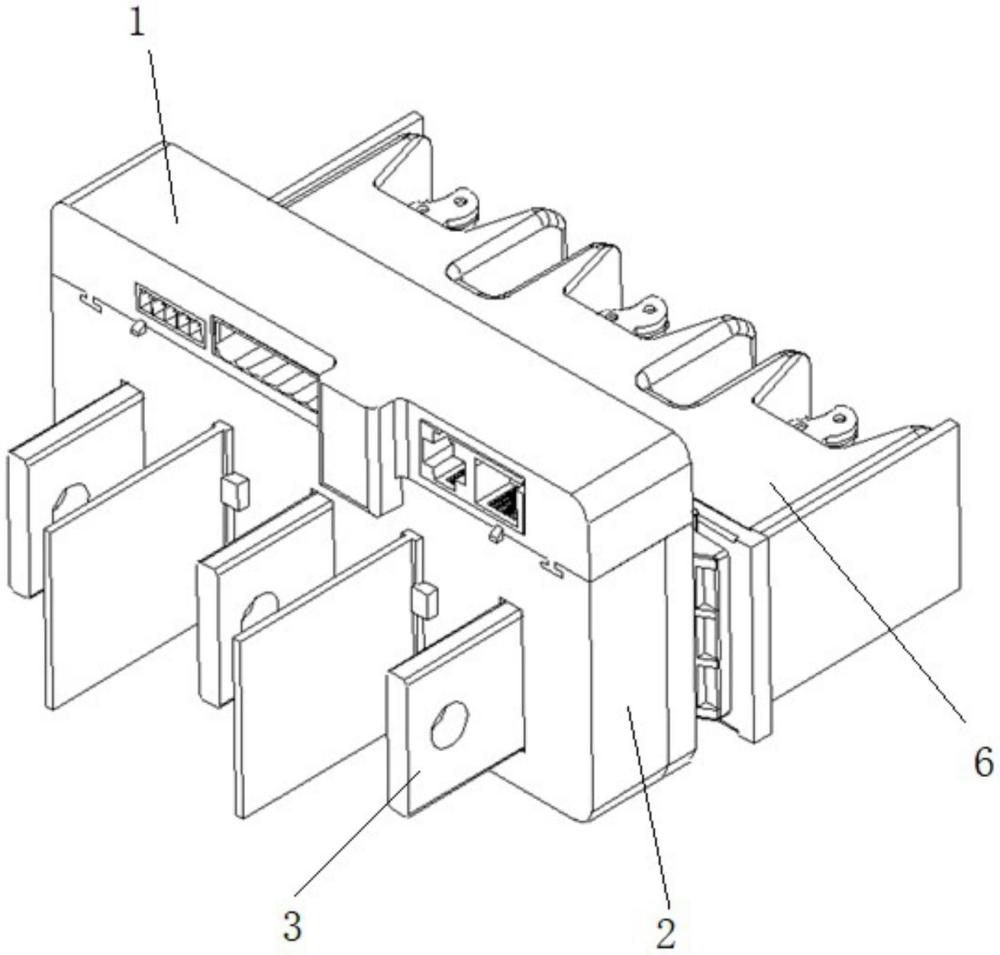

3、本实用新型提供一种智能接插件监控装置，包括采集装置(1)和测量装置(2)；

4、所述测量装置(2)包括测量装置外壳体(2-1)，所述测量装置外壳体(2-1)开设贯通的供被监测的铜排(3)穿过的铜排通孔(2-2)，以使所述测量装置外壳体(2-1)套于被监测的铜排(3)的外部；所述测量装置外壳体(2-1)的内部安装监测模块；所述测量装置外壳体(2-1)的上部设置连接插座(2-3)，所述监测模块与所述连接插座(2-3)电连接；

5、所述采集装置(1)包括采集装置外壳体(1-1)，所述采集装置外壳体(1-1)的内部安装采集电路板(1-2)，所述采集装置外壳体(1-1)的下部设置连接插头(1-3)，所述采集电路板(1-2)和所述连接插头(1-3)电连接；

6、所述采集装置(1)置于所述测量装置(2)的上方，并使所述连接插座(2-3)和所述连接插头(1-3)插接。

7、优选的，所述监测模块包括电压采样铜排(2-4)、电流互感器线圈(2-5)和温度探头(2-6)；

8、所述电压采样铜排(2-4)为矩形框体，具有供铜排(3)穿过的通孔，以使所述电压采样铜排(2-4)套于所述铜排(3)的外面；所述温度探头(2-6)直接与所述电压采样铜排(2-4)的外部固定；

9、所述电流互感器线圈(2-5)套于所述铜排(3)的外面。

10、优选的，所述测量装置外壳体(2-1)的顶在开设t形凹槽(2-7)；所述采集装置外壳体(1-1)的底面设置t形凸起(1-4)；所述采集装置外壳体(1-1)的t形凸起(1-4)嵌入到所述测量装置外壳体(2-1)的t形凹槽(2-7)内。

11、优选的，所述测量装置外壳体(2-1)的外面，设置用于分隔各相铜排(3)的相间隔板(2-8)。

12、优选的，所述测量装置外壳体(2-1)包括相互扣合的测量装置前壳体(2-1a)和测量装置后壳体(2-1b)；

13、所述采集装置外壳体(1-1)包括相互扣合的采集装置前壳体(1-1a)和采集装置后壳体(1-1b)。

14、优选的，还包括显示屏(4)和指示灯装置(5)；所述显示屏(4)和所述指示灯装置(5)均与所述测量装置(2)的接线端子连接。

15、优选的，所述显示屏(4)和所述指示灯装置(5)安装于抽屉单元的门板外面。

16、本实用新型提供的智能接插件监控装置具有以下优点：

17、本实用新型提供一种智能接插件监控装置，用于对低压配电柜抽屉内的铜排的状态进行监控，实现电流、电压、温度等信息监测的采集，具有安装简单快速、占用空间少，有效减少接线等优点。

技术特征：

1.一种智能接插件监控装置，其特征在于，包括采集装置(1)和测量装置(2)；

2.根据权利要求1所述的一种智能接插件监控装置，其特征在于，所述监测模块包括电压采样铜排(2-4)、电流互感器线圈(2-5)和温度探头(2-6)；

3.根据权利要求1所述的一种智能接插件监控装置，其特征在于，所述测量装置外壳体(2-1)的顶在开设t形凹槽(2-7)；所述采集装置外壳体(1-1)的底面设置t形凸起(1-4)；所述采集装置外壳体(1-1)的t形凸起(1-4)嵌入到所述测量装置外壳体(2-1)的t形凹槽(2-7)内。

4.根据权利要求1所述的一种智能接插件监控装置，其特征在于，所述测量装置外壳体(2-1)的外面，设置用于分隔各相铜排(3)的相间隔板(2-8)。

5.根据权利要求1所述的一种智能接插件监控装置，其特征在于，所述测量装置外壳体(2-1)包括相互扣合的测量装置前壳体(2-1a)和测量装置后壳体(2-1b)；

6.根据权利要求1所述的一种智能接插件监控装置，其特征在于，还包括显示屏(4)和指示灯装置(5)；所述显示屏(4)和所述指示灯装置(5)均与所述测量装置(2)的接线端子连接。

7.根据权利要求6所述的一种智能接插件监控装置，其特征在于，所述显示屏(4)和所述指示灯装置(5)安装于抽屉单元的门板外面。

技术总结
本技术提供一种智能接插件监控装置，包括采集装置和测量装置；所述测量装置包括测量装置外壳体，所述测量装置外壳体开设贯通的供被监测的铜排穿过的铜排通孔，以使所述测量装置外壳体套于被监测的铜排的外部；所述测量装置外壳体的内部安装监测模块；所述测量装置外壳体的上部设置连接插座，所述监测模块与所述连接插座电连接。本技术提供一种智能接插件监控装置，用于对低压配电柜抽屉内的铜排的状态进行监控，实现电流、电压、温度等信息监测的采集，具有安装简单快速、占用空间少，有效减少接线等优点。

技术研发人员：王晓杰,李邦友,王杰,王新博
受保护的技术使用者：北京北元电力有限公司
技术研发日：20231030
技术公布日：2024/9/9
