安装便捷的位置传感器的制作方法

本技术涉及一种位置传感器，特别是涉及一种安装便捷的位置传感器，属于传感器。

背景技术：

1、传感器是一种检测装置，能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求，现有的位置传感器一般通过螺栓进行安装，但是该种安装方式必须在指定的位置开孔，对被安装物造成一定损伤，且安装位置局限性较大。根据中国实用新型专利(申请号：202220946367.2)公示了一种安装便捷的位置传感器，涉及传感器技术领域，包括传感器本体，所述传感器本体左侧设置有接线端口，且传感器本体底端设置有连接板，所述连接板下方通过弹性组件连接有安装板，且安装板下方设置有安装机构，且安装机构包括螺纹杆，所述安装板内壁轴承连接有螺纹杆，且螺纹杆左右两侧外壁呈对称式设计，所述螺纹杆左右两侧外壁皆螺纹连接有连接块，且连接块底端皆固定连接有夹持板。本实用新型通过设置有安装机构，无需对被安装物进行破坏，同时提升了安装位置的适用性，提升了传感器本体安装的便利性，且配合弹性组件，保证了传感器本体在安装后的使用寿命。

2、但上述装置仍存在以下问题：上述装置通过双向螺纹杆带动连接块进行夹持安装，但是由于双向螺纹杆的物理特性，两个连接块相互向中心靠近，当需要安装传感器的位置偏离中心时，上述装置便不把与使用，适用范围较小，另外有些需要使用传感器的地方没有预留安装位，较近的安装位又不适合，上述装置便没法使用。

3、本实用新型针对以上问题提出了一种新的解决方案。

技术实现思路

1、本实用新型的主要目的是为了解决上述装置适用范围小，用法单一的问题，而提供的一种安装便捷的位置传感器。

2、本实用新型的目的可以通过采用如下技术方案达到：

3、一种安装便捷的位置传感器，包括安装架和传感器本体，所述安装架的底部固定连接有螺杆，所述螺杆的外侧滑动安装有两个相对分布的夹板，两个所述夹板相反的侧面均设有安装在所述螺杆外侧的螺帽，所述安装架的顶部通过第一转轴转动安装有转动板，所述转动板的一端转动安装有转块，所述转块的中部贯穿转动安装有连接件，所述连接件的一端通过第二转轴转动安装有与所述传感器本体配合的固定板。

4、优选的，所述安装架的底部固定连接有位于所述螺杆两侧导向杆，所述安装架的顶部开设有通槽。

5、优选的，所述夹板上开设有与所述螺杆滑动配合的滑孔，所述滑孔的两侧均设有与所述导向杆配合的导向孔。

6、优选的，所述夹板的侧面安装有防滑垫。

7、优选的，所述安装架的正面贯穿开设有与所述第一转轴配合的转孔。

8、优选的，所述转动板的一端开设有与所述第一转轴配合的通孔。

9、优选的，所述转动板的另一端设有与所述转块转动配合的转动槽。

10、优选的，所述连接件包括贯穿所述转块且与所述转块转动配合的转柱，所述转柱的底端螺纹安装有安装帽。

11、优选的，所述转柱的顶部固定连接有与所述第二转轴转动配合的连接管。

12、优选的，所述固定板的底部固定连接有与所述连接管转动配合的转套。

13、本实用新型的有益技术效果：按照本实用新型的安装便捷的位置传感器，通过安装架、螺杆、夹板和螺帽的设置，推动两个夹板夹住支撑物，然后分别旋紧夹板侧面的螺帽便能够进行安装，安装便捷，如果需要进行偏心安装，松开偏心侧的螺帽，并移动对应的夹板，然后拧紧远离偏心侧的螺帽，便能够偏心安装；通过第一转轴、转动板、转块、连接件、第二转轴和固定板的设置，把传感器本体装在固定板上，传感器本体能够同时进行横向和纵向转动，且由于转动板的设置，传感器本体能够延伸至到远离安装架的位置，方便把本装置安装在没有预留好安装位的位置。

技术特征：

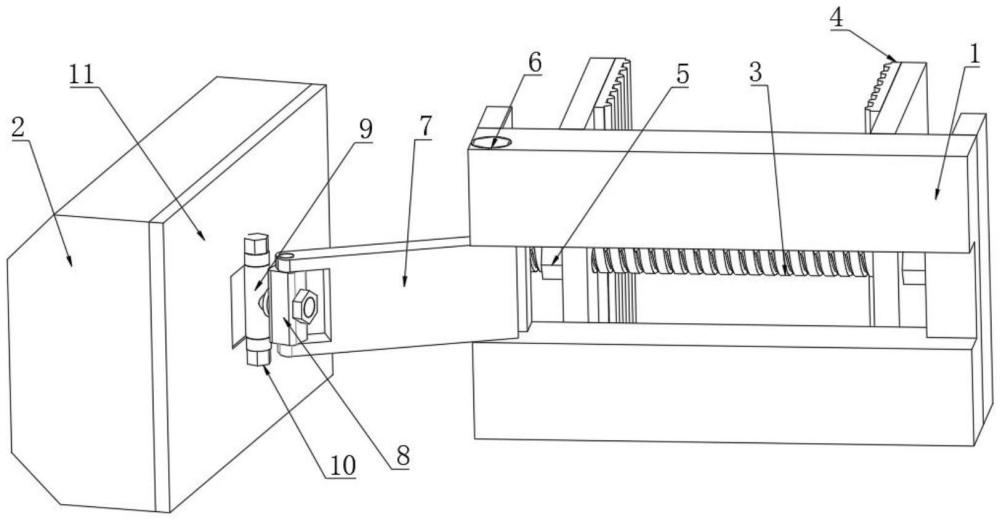

1.一种安装便捷的位置传感器，其特征在于，包括安装架(1)和传感器本体(2)，所述安装架(1)的底部固定连接有螺杆(3)，所述螺杆(3)的外侧滑动安装有两个相对分布的夹板(4)，两个所述夹板(4)相反的侧面均设有安装在所述螺杆(3)外侧的螺帽(5)，所述安装架(1)的顶部通过第一转轴(6)转动安装有转动板(7)，所述转动板(7)的一端转动安装有转块(8)，所述转块(8)的中部贯穿转动安装有连接件(9)，所述连接件(9)的一端通过第二转轴(10)转动安装有与所述传感器本体(2)配合的固定板(11)。

2.如权利要求1所述的一种安装便捷的位置传感器，其特征在于，所述安装架(1)的底部固定连接有位于所述螺杆(3)两侧导向杆(101)，所述安装架(1)的顶部开设有通槽(102)。

3.如权利要求2所述的一种安装便捷的位置传感器，其特征在于，所述夹板(4)上开设有与所述螺杆(3)滑动配合的滑孔(401)，所述滑孔(401)的两侧均设有与所述导向杆(101)配合的导向孔(402)。

4.如权利要求1所述的一种安装便捷的位置传感器，其特征在于，所述夹板(4)的侧面安装有防滑垫(403)。

5.如权利要求1所述的一种安装便捷的位置传感器，其特征在于，所述安装架(1)的正面贯穿开设有与所述第一转轴(6)配合的转孔(103)。

6.如权利要求1所述的一种安装便捷的位置传感器，其特征在于，所述转动板(7)的一端开设有与所述第一转轴(6)配合的通孔(701)。

7.如权利要求1所述的一种安装便捷的位置传感器，其特征在于，所述转动板(7)的另一端设有与所述转块(8)转动配合的转动槽(702)。

8.如权利要求1所述的一种安装便捷的位置传感器，其特征在于，所述连接件(9)包括贯穿所述转块(8)且与所述转块(8)转动配合的转柱(901)，所述转柱(901)的底端螺纹安装有安装帽(902)。

9.如权利要求8所述的一种安装便捷的位置传感器，其特征在于，所述转柱(901)的顶部固定连接有与所述第二转轴(10)转动配合的连接管(903)。

10.如权利要求9所述的一种安装便捷的位置传感器，其特征在于，所述固定板(11)的底部固定连接有与所述连接管(903)转动配合的转套(111)。

技术总结
本技术公开了一种安装便捷的位置传感器，属于传感器技术领域，包括安装架和传感器本体，安装架的底部固定连接有螺杆，螺杆的外侧滑动安装有两个相对分布的夹板，两个夹板相反的侧面均设有安装在螺杆外侧的螺帽，安装架的顶部通过第一转轴转动安装有转动板，转动板的一端转动安装有转块，转块的中部贯穿转动安装有连接件，连接件的一端通过第二转轴转动安装有与传感器本体配合的固定板。本技术通过安装架、螺杆、夹板和螺帽的设置，推动两个夹板夹住支撑物，然后分别旋紧夹板侧面的螺帽便能够进行安装，安装便捷，如果需要进行偏心安装，松开偏心侧的螺帽，并移动对应的夹板，然后拧紧远离偏心侧的螺帽，便能够偏心安装。
