一种电机控制器TMR三相电流传感器检测校准系统的制作方法

本发明涉及新能源汽车电器检测，具体涉及到一种电机控制器tmr三相电流传感器检测校准系统。

背景技术：

1、tmr三相电流传感器是新能源汽车中电机控制器的重要部件，技术参数是否合格，将直接影响功能与使用效果，新能源电机控制器在出厂前均会经过严格测试，产品合格后才提供给汽车主机厂。

2、目前，制造企业所采用的新能源汽车电机控制器的模块式三相电流传感器检测校准系统包括主要包含电流输出装置、水冷系统、电压监测装置、高精度电源、加载系统、测试校准系统和安装机构等等，此检测校准仪，体积大而笨重，不能将其随身携带并在车辆上及野外使用，同时，目前，模块式三相电流传感器检测校准系统是按照常规检测标准设计的，主要用于测试工作量很大的重复测试、高可靠性的测试、实验检测及常规检测；按常规标准对模块式三相电流传感器成品进行检测，能够比较直观的反映出被检测新能源汽车模块式三相电流传感器某些性能，但是，不能检测确定新能源汽车在不同的运行条件下，包括在恶劣的应用环境、供电不稳和电磁干扰、过载、长时间运动等运行条件下新能源汽车模块式三相电流传感器所发生的输出间歇信号、瞬态信号等信号，特别是在对新能源汽车模块式三相电流传感器使用后所出现问题的过程进行分析时，只能分析出发生问题的部分真正原因，不能够对新能源汽车模块式三相电流传感器在不同条件下的运行状态进行频域、时域、时率等分析，不能够全部重现装车使用后的新能源汽车模块式三相电流传感器出现问题的过程，并分析出发生问题的全部真正原因。

技术实现思路

1、针对现有技术的不足，本发明提供了一种电机控制器tmr三相电流传感器检测校准系统。

2、解决上述技术问题的技术方案如下：

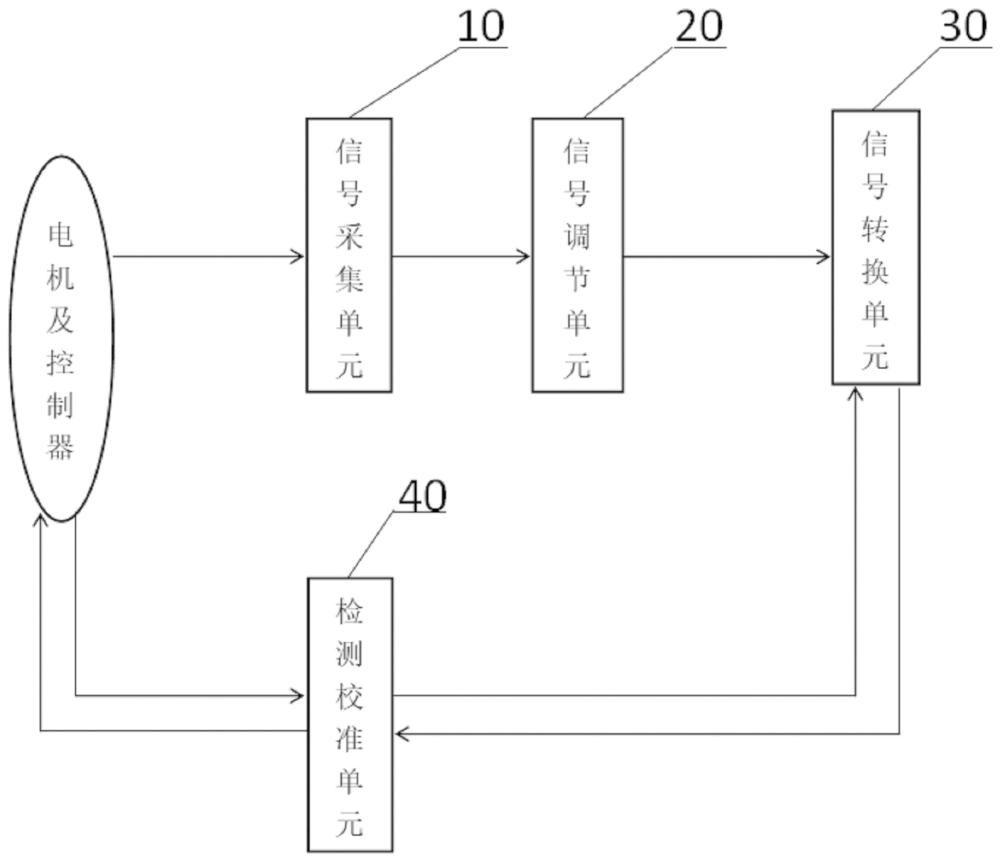

3、一种电机控制器tmr三相电流传感器检测校准系统，包括：

4、用于采集新能源汽车电机控制器在不同条件下进行运行的电流信号、tmr三相电流传感器的电流信号及tmr三相电流传感器的工作温度信号的信号采集单元；

5、用于接收信号采集单元所采集到的电流信号、tmr三相电流传感器的电流信号及tmr三相电流传感器的工作温度信号并进行同步调节的信号调节单元；

6、用于接收信号调节单元所提供的信号并进行同步及高速选择地转换的信号转换单元；

7、用于接收信号转换单元进行模拟数字转换后的新能源汽车电机控制器在不同条件下进行运行的电流信号、tmr三相电流传感器的电流信号、tmr三相电流传感器的工作温度信号，并将模拟数字转换后的新能源汽车电机控制器在不同条件下进行运行的电流信号、tmr三相电流传感器的电流信号、tmr三相电流传感器的工作温度信号进行分析处理，形成检测、校准报告的检测校准单元。

8、进一步地，所述信号采集单元包括标准电流传感器、标准电压传感器、温度传感器。

9、进一步地，信号调节单元包括第一信号输入接口、信号放大器、放大增益选择器、信号放大隔离器、信号滤波器、第一信号输出接口，所述第一信号输入接口一端与信号采集单元电连接，第一信号输入接口另一端与信号放大器电连接，信号放大器与信号放大隔离器电连接，信号放大隔离器与信号滤波器电连接，信号滤波器与第一信号输出接口电连接，第一信号输出接口与信号转换单元电连接，放大增益选择器与信号放大器电连接。

10、进一步地，所述信号转换单元包括第二信号输入接口、模拟差动放大电路、模拟数字触电路、模拟数字转换电路、数据缓存电路、第二数据输出接口，所述第二信号输入接口一端与第一信号输出接口电连接，第二信号输入接口的另一端与模拟差动放大电路电连接，模拟差动放大电路与模拟数字转换电路电连接，模拟数字转换电路与数据缓存电路电连接，数据缓存电路与第二数据输出接口电连接，第二数据输出接口与检测校准单元电连接，模拟数字触电路与模拟数字转换电路电连接。

11、进一步地，所述检测校准单元包括激励装置、运算控制器、数据接收器、移动电源，激励装置一端与新能源汽车电机控制器电连接，激励装置另一端与运算控制器电连接，运算控制器与数据接收器电连接，数据接收器与第二数据输出接口电连接，移动电源分别与激励装置、运算控制器、数据接收器电连接。

12、本发明的有益效果为：本发明体积小，携带更加方便，能够方便地在实验室和汽车上及野外对装车后的新能源汽车电机控制器的tmr三相电流传感器进行检测校准，确定新能源汽车电机控制器是否正常，并且，本发明的检测校准单元还包括用于接收信号转换单元进行模拟数字转换后的新能源汽车电机控制器在不同条件下进行运行的电流信号、tmr三相电流传感器的电流信号、tmr三相电流传感器的工作温度信号，并将新能源汽车电机控制器在不同条件下进行运行的电流信号、tmr三相电流传感器的电流信号、tmr三相电流传感器的工作温度信号与设定的符合正常范围的信号的分析、对比、判断，形成检测、校准报告，因而，能够对新能源汽车电机控制器的tmr三相电流传感器在不同条件下的运行状态进行分析，找出问题真因及时解决故障。

技术特征：

1.一种电机控制器tmr三相电流传感器检测校准系统，其特征在于，包括：

2.根据权利要求1所述的一种电机控制器tmr三相电流传感器检测校准系统，其特征在于，所述信号采集单元（10）包括标准电流传感器（11）、标准电压传感器（12）、温度传感器（13）。

3.根据权利要求1所述的一种电机控制器tmr三相电流传感器检测校准系统，其特征在于，信号调节单元（20）包括第一信号输入接口（21）、信号放大器（22）、放大增益选择器（23）、信号放大隔离器（24）、信号滤波器（25）、第一信号输出接口（26），所述第一信号输入接口（21）一端与信号采集单元（10）电连接，第一信号输入接口（21）另一端与信号放大器（22）电连接，信号放大器（22）与信号放大隔离器（24）电连接，信号放大隔离器（24）与信号滤波器（25）电连接，信号滤波器（25）与第一信号输出接口（26）电连接，第一信号输出接口（26）与信号转换单元（30）电连接，放大增益选择器（23）与信号放大器（22）电连接。

4.根据权利要求3所述的一种电机控制器tmr三相电流传感器检测校准系统，其特征在于，所述信号转换单元（30）包括第二信号输入接口（31）、模拟差动放大电路（32）、模拟数字触电路（33）、模拟数字转换电路（34）、数据缓存电路（35）、第二数据输出接口（36），所述第二信号输入接口（31）一端与第一信号输出接口（26）电连接，第二信号输入接口（31）的另一端与模拟差动放大电路（32）电连接，模拟差动放大电路（32）与模拟数字转换电路（34）电连接，模拟数字转换电路（34）与数据缓存电路（35）电连接，数据缓存电路（35）与第二数据输出接口（36）电连接，第二数据输出接口（36）与检测校准单元（40）电连接，模拟数字触电路（33）与模拟数字转换电路（34）电连接。

5.根据权利要求4所述的一种电机控制器tmr三相电流传感器检测校准系统，其特征在于，所述检测校准单元（40）包括激励装置（41）、运算控制器（42）、数据接收器（43）、移动电源（44），激励装置（41）一端与新能源汽车电机控制器电连接，激励装置（41）另一端与运算控制器（42）电连接，运算控制器（42）与数据接收器（43）电连接，数据接收器（43）与第二数据输出接口（36）电连接，移动电源（44）分别与激励装置（41）、运算控制器（42）、数据接收器（43）电连接。

技术总结
本发明公开一种电机控制器TMR三相电流传感器检测校准系统，包括用于采集新能源汽车电机控制器在不同条件下进行运行的电流信号、TMR三相电流传感器的电流信号及TMR三相电流传感器的工作温度信号的信号采集单元；用于接收信号采集单元所采集到的信号并进行同步调节的信号调节单元；用于接收信号调节单元所提供的信号并进行同步转换的信号转换单元；用于接收信号转换单元进行模拟数字转换后的上述各种信号，并将模拟数字转换后上述各种信号进行分析处理，形成检测、校准报告的检测校准单元，能够方便地在实验室和汽车上及野外对装车后的新能源汽车电机控制器的TMR三相电流传感器进行检测校准，确定新能源汽车电机控制器是否正常。
