一种快速定位密集光缆中目标光缆的装置和方法与流程

本发明涉及光纤，尤其涉及一种快速定位密集光缆中目标光缆的装置和方法。

背景技术：

1、随着社会的发展和科技的进步，光纤技术目前已经在社会的各个领域得到了非常广泛的应用，光缆振动传感系统对于光缆资源的维护和整理起到了相当重要的作用。

2、通过敲击光缆，光缆振动传感系统可以对目标光缆进行快速定位，不仅对光缆无损耗，并且减轻了相当大一部分的工作量。但是由于目标光缆经常处于多根光缆密切接触的状态，以及目标光缆所处的环境中多根光缆杂乱不堪，导致查找目标光缆时经常出现振动串扰其他待测光缆从而产生误判，以及多根光缆一一测量效率十分低下的情况。

3、因此，提供一种可以辅助光缆振动传感系统快速定位密集光缆中目标光缆的装置和方法是本发明急需解决的技术问题。

技术实现思路

1、有鉴于此，本发明提供了一种快速定位密集光缆中目标光缆的装置和方法。

2、为解决上述技术问题，本发明采取了如下技术方案：

3、一种快速定位密集光缆中目标光缆的装置，其特征在于，包括供电及控制单元、振动夹具单元、电源传输单元、振动传感信号解调器单元、目标光缆和待测光缆，所述供电及控制单元通过所述电源传输单元与所述振动夹具单元连接；所述振动夹具单元挂设在所述待测光缆上；所述振动传感信号解调器单元与所述目标光缆连接。

4、优选的，所述振动夹具单元包括：振动发生器、示例夹持装置主体、示例夹持装置弹簧和缓冲外层。

5、优选的，所述示例夹持装置主体挂设于所述待测光缆上；所述振动发生器固定于所述示例夹持装置主体上，并与所述待测光缆充分接触；所述缓冲外层附于所述示例夹持装置主体的外侧。

6、优选的，所述振动传感信号解调器单元接收所述目标光缆中的振动信号，并反馈给所述供电及控制单元。

7、优选的，所述振动夹具单元的数量至少为一个，所述待测光缆的数量为多个。

8、优选的，所述电源传输单元使用铜芯直径为0.5mm的双股电源线。

9、优选的，所述振动发生器为驱动电压+3.3v，外径8mm的微型振子。

10、优选的，所述示例夹持装置主体和所述示例夹持装置弹簧为可以牢固夹持8芯-126芯规格尺寸光缆的塑料材质夹子。

11、优选的，所述缓冲外层为厚度为6mm的缓冲eva泡棉。

12、一种快速定位密集光缆中目标光缆的方法，其特征在于，包括以下步骤：

13、s1：将所述振动夹具单元挂设于所述待测光缆上，并使所述振动夹具单元内的所述振动发生器与所述待测光缆充分接触；

14、s2：所述供电及控制单元通过所述电源传输单元对所述振动夹具单元进行顺序控制，使所有所述振动夹具单元按顺序定时定量的振动其对应的所述待测光缆；

15、s3：所述振动传感信号解调器单元接收所述目标光缆中的振动信号，并反馈给所述供电及控制单元；

16、所述供电及控制单元对振动反馈信号进行统计，其中振动反馈信号幅度最高的所述振动夹具单元对应的光缆即为所述目标光缆。

17、本发明相对于现有技术取得了以下技术效果：

18、当通过主动振动待测光缆查找目标光缆，且目标光缆处于密集情况或者处于杂乱多根光缆间时，本发明可以辅助光缆振动传感系统或者设备在较短的时间内遍历所有待测光缆并快速准确的定位目标光缆。

技术特征：

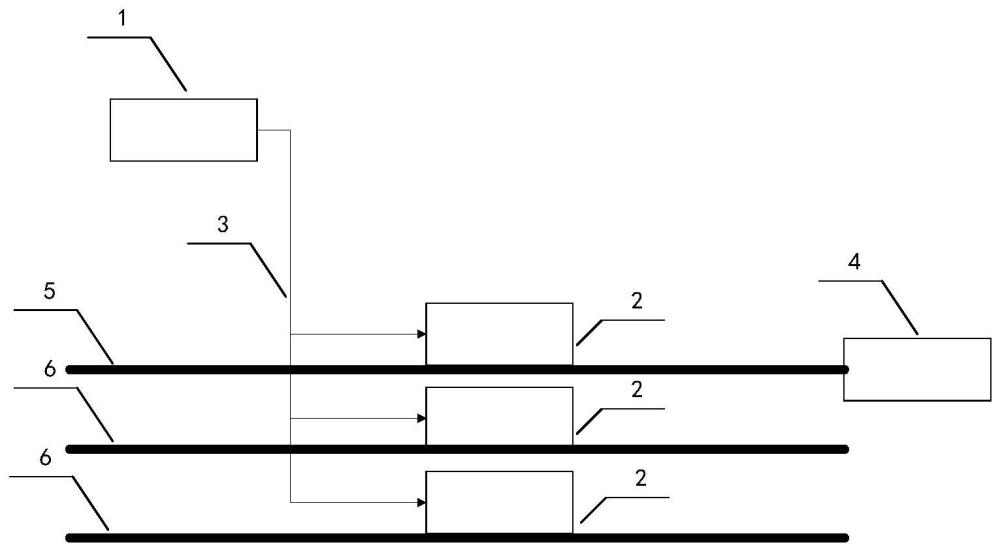

1.一种快速定位密集光缆中目标光缆的装置，其特征在于，包括供电及控制单元(1)、振动夹具单元(2)、电源传输单元(3)、振动传感信号解调器单元(4)、目标光缆(5)和待测光缆(6)，所述供电及控制单元(1)通过所述电源传输单元(3)与所述振动夹具单元(2)连接；所述振动夹具单元(2)挂设在所述待测光缆(6)上；所述振动传感信号解调器单元(4)与所述目标光缆(5)连接。

2.根据权利要求1所述一种快速定位密集光缆中目标光缆的装置，其特征在于，所述振动夹具单元(2)包括：振动发生器(23)、示例夹持装置主体(21)、示例夹持装置弹簧(22)和缓冲外层(24)。

3.根据权利要求1所述一种快速定位密集光缆中目标光缆的装置，其特征在于，所述示例夹持装置主体(21)挂设于所述待测光缆(6)上；所述振动发生器(23)固定于所述示例夹持装置主体(21)上，并与所述待测光缆(6)充分接触；所述缓冲外层(24)附于所述示例夹持装置主体(21)的外侧。

4.根据权利要求1所述一种快速定位密集光缆中目标光缆的装置，其特征在于，所述振动传感信号解调器单元(4)接收所述目标光缆(5)中的振动信号，并反馈给所述供电及控制单元(1)。

5.根据权利要求1所述一种快速定位密集光缆中目标光缆的装置，其特征在于，所述振动夹具单元(2)的数量至少为一个，所述待测光缆(6)的数量为多个。

6.根据权利要求1所述一种快速定位密集光缆中目标光缆的装置，其特征在于，所述电源传输单元(3)使用铜芯直径为0.5mm的双股电源线。

7.根据权利要求1所述一种快速定位密集光缆中目标光缆的装置，其特征在于，所述振动发生器(23)为驱动电压+3.3v，外径8mm的微型振子。

8.根据权利要求1所述一种快速定位密集光缆中目标光缆的装置，其特征在于，所述示例夹持装置主体(21)和所述示例夹持装置弹簧(22)为可以牢固夹持8芯-126芯规格尺寸光缆的塑料材质夹子。

9.根据权利要求1所述一种快速定位密集光缆中目标光缆的装置，其特征在于，所述缓冲外层(24)为厚度为6mm的缓冲eva泡棉。

10.一种快速定位密集光缆中目标光缆的方法，其特征在于，包括以下步骤：

技术总结
本发明公开了一种快速定位密集光缆中目标光缆的装置和方法。该装置包括供电及控制单元、振动夹具单元、电源传输单元、振动传感信号解调器单元、目标光缆和待测光缆，所述供电及控制单元通过所述电源传输单元与所述振动夹具单元连接；所述振动夹具单元挂设在所述待测光缆上；所述振动传感信号解调器单元与所述目标光缆连接。当通过主动振动待测光缆查找目标光缆，且目标光缆处于密集情况或者处于杂乱多根光缆间时，本发明可以辅助光缆振动传感系统或者设备在较短的时间内遍历所有待测光缆并快速准确的定位目标光缆。
