一种变压器油取样装置的制作方法

本发明涉及变压器维护设备，特别是一种变压器油取样装置。

背景技术：

1、变压器油在电力系统中扮演着至关重要的角色，它不仅用于绝缘和冷却，还对设备的正常运行起着关键作用，然而，变压器油在长时间使用后会因受热、受潮等因素而老化，失去原有的性能，影响设备的正常运行，为了保证变压器的正常运行，延长设备的使用寿命，需要定期对变压器油进行抽样检测。

2、变压器油出油的管口一般设置在变压器的侧壁下端，在对变压器油进行取样时，需要先将出油管口的防尘盖取下，然后将取样盒放在出油管口的下方，再使用扳手打开出油管口的阀门，由于变压器内的油液较多，使得其出口的油压较大，在阀门打开的瞬间，油液呈喷射状，油液喷射会超过取样盒洒落在地面上，造成地面污染，若油液压力过大，还会出现喷射到操作人员身上。

3、同时由于变压器油的出油管口一般设置在变压器的侧壁下端，且有的变压器在出油管口上方还呈凸出遮挡式，导致工作人员在取样的时候，需要一直趴在地上手持取样盒取样，操作十分麻烦。

4、另外目前的变压器油取样过程中，油液暴露在空气中会混合空气中的杂质，导致取样的变压器油的检测数据出现误差，为了解决这些问题，我们提出了一种变压器油取样装置。

技术实现思路

1、本部分的目的在于概述本发明的实施例的一些方面以及简要介绍一些较佳实施例。在本部分以及本申请的说明书摘要和发明名称中可能会做些简化或省略以避免使本部分、说明书摘要和发明名称的目的模糊，而这种简化或省略不能用于限制本发明的范围。

2、鉴于上述或现有技术中取变压器油时存在的操作不便、效率低下和油液受污染，导致检测数据出现误差的问题，提出了本发明。

3、因此，本发明的目的是提供一种变压器油取样装置。

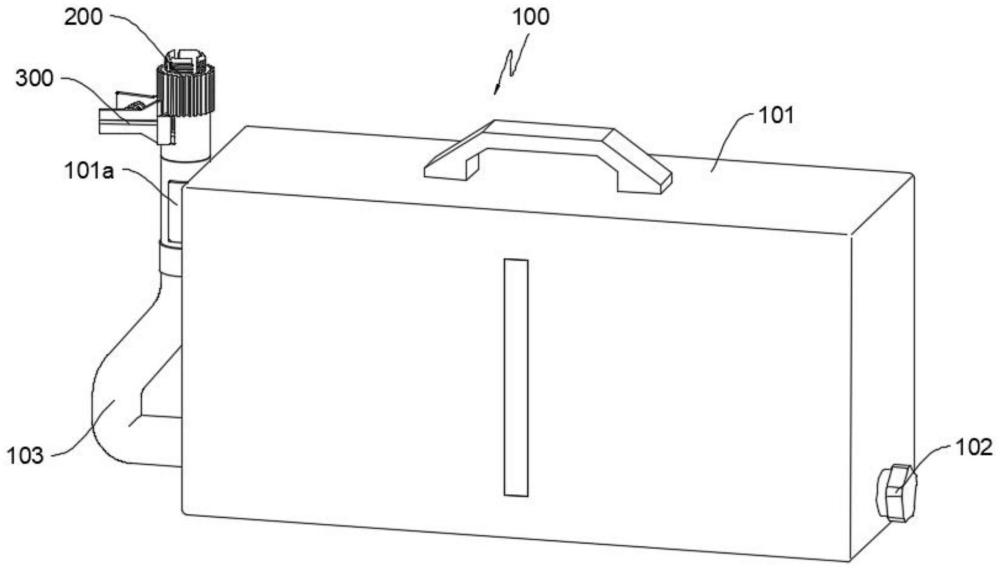

4、为解决上述技术问题，本发明提供如下技术方案：一种变压器油取样装置，包括油液取样组件，其包括储油箱，还包括设置于所述储油箱一侧下端的出油阀口，以及设置于所述储油箱远离出油阀口一侧的进油软管，夹持组件，其包括设置于所述进油软管远离储油箱一端的套接件，还包括设置于所述套接件上的螺纹套，以及转动安装于所述套接件内用于打开变压器出油阀的开阀件。

5、作为本发明变压器油取样装置的一种优选方案，其中：所述套接件包括与所述进油软管固定连接手持管，以及设置于所述手持管远离进油软管一端的插接管，所述插接管远离手持管的一端环形阵列设置有螺纹夹紧块，且环形阵列所述螺纹夹紧块和螺纹套匹配。

6、作为本发明变压器油取样装置的一种优选方案，其中：所述插接管靠近手持管的一端开设有开阀腔，且所述开阀腔圆周侧壁对称开设有第一避让窗，所述开阀件包括转动安装于所述开阀腔中的开阀套，且所述开阀套一侧设置有出油套管，所述开阀套内腔和出油套管连通处设置有导向斜面，且所述出油套管远离开阀套的圆周侧壁一端环形阵列开设有出油窗。

7、作为本发明变压器油取样装置的一种优选方案，其中：所述开阀腔靠近手持管的一端设置有圆台，且所述圆台的轴心位置开设有与出油套管匹配的稳定过孔，所述出油套管远离开阀套的一端设置有密封环，且所述密封环上设置有导流面。

8、作为本发明变压器油取样装置的一种优选方案，其中：所述出油套管上套接有复位弹簧，且所述复位弹簧一端和圆台固定连接。

9、作为本发明变压器油取样装置的一种优选方案，其中：还包括驱动组件，其包括转动套接于所述插接管圆周外壁上的套环，还包括对称开设于所述套环圆周侧壁上的第二避让窗，以及转动安装于所述套环上且位于第二避让窗一侧的驱动件，所述驱动件呈对称设置，且对称所述驱动件之间设置有拉簧，对称所述驱动件上均设置有限位条。

10、作为本发明变压器油取样装置的一种优选方案，其中：所述驱动件包括通过转动耳转动安装于所述套环上的转动板，以及设置于所述转动板远离转轴一端的第一卡条，所述开阀套圆周侧壁环形阵列开设有第一卡槽，且所述第一卡槽和第一卡条匹配。

11、作为本发明变压器油取样装置的一种优选方案，其中：所述驱动件还包括设置于所述转动板靠近螺纹套一侧的第二卡条，还包括设置于所述转动板顶端的驱动杆，以及设置于所述驱动杆与转动板之间的加强筋，所述螺纹套圆周侧壁环形阵列开设有第二卡槽，且所述第二卡槽和第二卡条匹配。

12、作为本发明变压器油取样装置的一种优选方案，其中：所述套环靠近手持管的一端开设有容纳腔，且所述容纳腔中设置有套接于插接管上的扭簧，所述扭簧一端和容纳腔内壁固定连接，且所述扭簧另一端和手持管一端固定连接。

13、作为本发明变压器油取样装置的一种优选方案，其中：所述储油箱一侧上端焊接有卡箍，且所述卡箍和手持管匹配。

14、本发明的变压器油取样装置的有益效果：本发明通过夹持组件的设置，使得进油软管固定在变压器的出油管口上，通过开阀件将出油管口的阀门打开，然后使得出油管口喷射的油液从进油软管进入储油箱中，在整个变压器油取样的过程中，油液都不和空气接触，从而避免了油液受污染的情况发生。

15、本发明中套接件和出油管口之间的锁定，以及出油管口阀门的打开，通过驱动组件的转动即可实现，其操作简单便捷，并且在阀门打开后，由于套接件的锁紧，进油软管无需人工手持，节省了人力。

技术特征：

1.一种变压器油取样装置，其特征在于：包括，

2.如权利要求1所述的变压器油取样装置，其特征在于：所述套接件(201)包括与所述进油软管(103)固定连接手持管(201a)，以及设置于所述手持管(201a)远离进油软管(103)一端的插接管(201b)，所述插接管(201b)远离手持管(201a)的一端环形阵列设置有螺纹夹紧块(201c)，且环形阵列所述螺纹夹紧块(201c)和螺纹套(202)匹配。

3.如权利要求2所述的变压器油取样装置，其特征在于：所述插接管(201b)靠近手持管(201a)的一端开设有开阀腔(201b-1)，且所述开阀腔(201b-1)圆周侧壁对称开设有第一避让窗(201b-2)；

4.如权利要求3所述的变压器油取样装置，其特征在于：所述开阀腔(201b-1)靠近手持管(201a)的一端设置有圆台(201b-3)，且所述圆台(201b-3)的轴心位置开设有与出油套管(203b)匹配的稳定过孔(201b-4)；

5.如权利要求4所述的变压器油取样装置，其特征在于：所述出油套管(203b)上套接有复位弹簧(204)，且所述复位弹簧(204)一端和圆台(201b-3)固定连接。

6.如权利要求4或5所述的变压器油取样装置，其特征在于：还包括驱动组件(300)，其包括转动套接于所述插接管(201b)圆周外壁上的套环(301)，还包括对称开设于所述套环(301)圆周侧壁上的第二避让窗(302)，以及转动安装于所述套环(301)上且位于第二避让窗(302)一侧的驱动件(303)；

7.如权利要求6所述的变压器油取样装置，其特征在于：所述驱动件(303)包括通过转动耳转动安装于所述套环(301)上的转动板(303a)，以及设置于所述转动板(303a)远离转轴一端的第一卡条(303b)；

8.如权利要求7所述的变压器油取样装置，其特征在于：所述驱动件(303)还包括设置于所述转动板(303a)靠近螺纹套(202)一侧的第二卡条(303c)，还包括设置于所述转动板(303a)顶端的驱动杆(303d)，以及设置于所述驱动杆(303d)与转动板(303a)之间的加强筋(303e)；

9.如权利要求8所述的变压器油取样装置，其特征在于：所述套环(301)靠近手持管(201a)的一端开设有容纳腔(301a)，且所述容纳腔(301a)中设置有套接于插接管(201b)上的扭簧(306)，所述扭簧(306)一端和容纳腔(301a)内壁固定连接，且所述扭簧(306)另一端和手持管(201a)一端固定连接。

10.如权利要求8或9所述的变压器油取样装置，其特征在于：所述储油箱(101)一侧上端焊接有卡箍(101a)，且所述卡箍(101a)和手持管(201a)匹配。

技术总结
本发明涉及变压器维护设备技术领域，尤其是一种变压器油取样装置，包括油液取样组件，其包括储油箱，还包括设置于所述储油箱一侧下端的出油阀口，以及设置于所述储油箱远离出油阀口一侧的进油软管，夹持组件，其包括设置于所述进油软管远离储油箱一端的套接件，还包括设置于所述套接件上的螺纹套，以及转动安装于所述套接件内用于打开变压器出油阀的开阀件，本发明通过夹持组件的设置，使得进油软管固定在变压器的出油管口上，通过开阀件将出油管口的阀门打开，然后使得出油管口喷射的油液从进油软管进入储油箱中，在整个变压器油取样的过程中，油液都不和空气接触，从而避免了油液受污染的情况发生。

技术研发人员：刘佳明,匡正邦,沃春昊,王保才,尹逸凡,胡嘉琦,苑文革
受保护的技术使用者：华能呼伦贝尔风力发电有限公司
技术研发日：
技术公布日：2024/7/29
