一种大功率电机内置霍尔结构的制作方法

本技术涉及电动机，具体是一种大功率电机内置霍尔结构。

背景技术：

1、霍尔传感器是根据霍尔效应制作的一种磁场传感器，无刷电机通过霍尔传感器来控制电源换向。在无刷电机中，霍尔传感器的安装十分钟重要，需要具备高可靠性和稳定性。

2、中国专利公开了一种霍尔安装固定结构及使用该霍尔安装固定结构的电机(cn213846472u)，包括：霍尔pcb板和霍尔传感器；且霍尔传感器通过霍尔支架与霍尔pcb板配接；其中霍尔支架适于与霍尔pcb板配接固定；以及在霍尔支架上开设有适于霍尔传感器的多个引脚一一配合穿过的多个通孔，霍尔传感器的引脚适于折弯地贯穿通孔后再与霍尔pcb板配接；在霍尔支架上背离霍尔pcb板的端面还设有与多个通孔一一对应配合的多个导向槽。

3、上述现有技术存在的不足是：

4、为了实现霍尔pcb板的固定，在霍尔pcb板上还开设有至少两个间隔设置的定位孔和至少两个间隔设置的螺钉安装孔，以此来实现霍尔pcb板与电机的固定；该定位结构开孔较多，并且在电机工作过程中会有一定的振动，导致螺钉容易发生松动，不利于霍尔传感器的稳定；

5、另外，电机在工作时会产生热量，从而造成电机内外的压力不同，所以电机上一般都安装有透气阀；现有的电机透气阀一般是单独安装在电机壳体上，集成度不高。

技术实现思路

1、为解决上述现有技术的不足，本实用新型提供一种大功率电机内置霍尔结构。本大功率电机内置霍尔结构将霍尔安装支架和透气阀集成一体，以此提高霍尔安装支架的稳定性和电机部件集成度。

2、本实用新型采用如下技术方案：一种大功率电机内置霍尔结构，包括电机外壳，电机外壳端部固定有电机端盖，电机外壳内安装有转子和定子；还包括安装板和定位u型架；所述安装板设置在定子端部，安装板上开设有两个通孔，定子端部开设有与安装板通孔相对的定位孔；安装板上安装有霍尔板，霍尔板上安装有霍尔传感器；所述定位u型架的两端部具有定位轴，定位u型架定位轴配合插入安装板通孔和定子定位孔中；定位u型架抵在安装板与电机端盖之间，定位u型架紧贴电机端盖的一端开设有螺纹孔；所述电机端盖上与定位u型架螺纹孔相对的位置开设有沉孔，电机端盖沉孔中设置有透气阀；所述透气阀内端通过螺纹连接安装在定位u型架螺纹孔中，透气阀压在电机端盖沉孔底部。

3、其进一步是：所述安装板为弧形板，安装板边部具有两个对称设置的圆台，圆台中心开设有所述通孔。

4、所述安装板侧面具有限位凸台；所述霍尔板是与安装板相对的弧形板，霍尔板支撑在限位凸台上，霍尔板与安装板之间通过螺钉固定。

5、所述霍尔板边部开设有与定位u型架相配合的避让槽。

6、所述定位u型架螺纹孔开设在定位u型架中间位置上。

7、本实用新型的有益效果在于：将霍尔板的安装结构和透气阀集成一体，定位u型架既能实现霍尔传感器安装板的定位，又能实现透气阀固定，便于电机部件的安装；定位u型架通过电机端盖压在定子一侧，轴向定位牢靠，透气阀又能防止定位u型架的摆动，保证了霍尔传感器安装板稳定性，提高霍尔传感器的检测精度和整机维护周期。

技术特征：

1.一种大功率电机内置霍尔结构，包括电机外壳(1)，电机外壳(1)端部固定有电机端盖(2)，电机外壳(1)内安装有转子(3)和定子(4)；

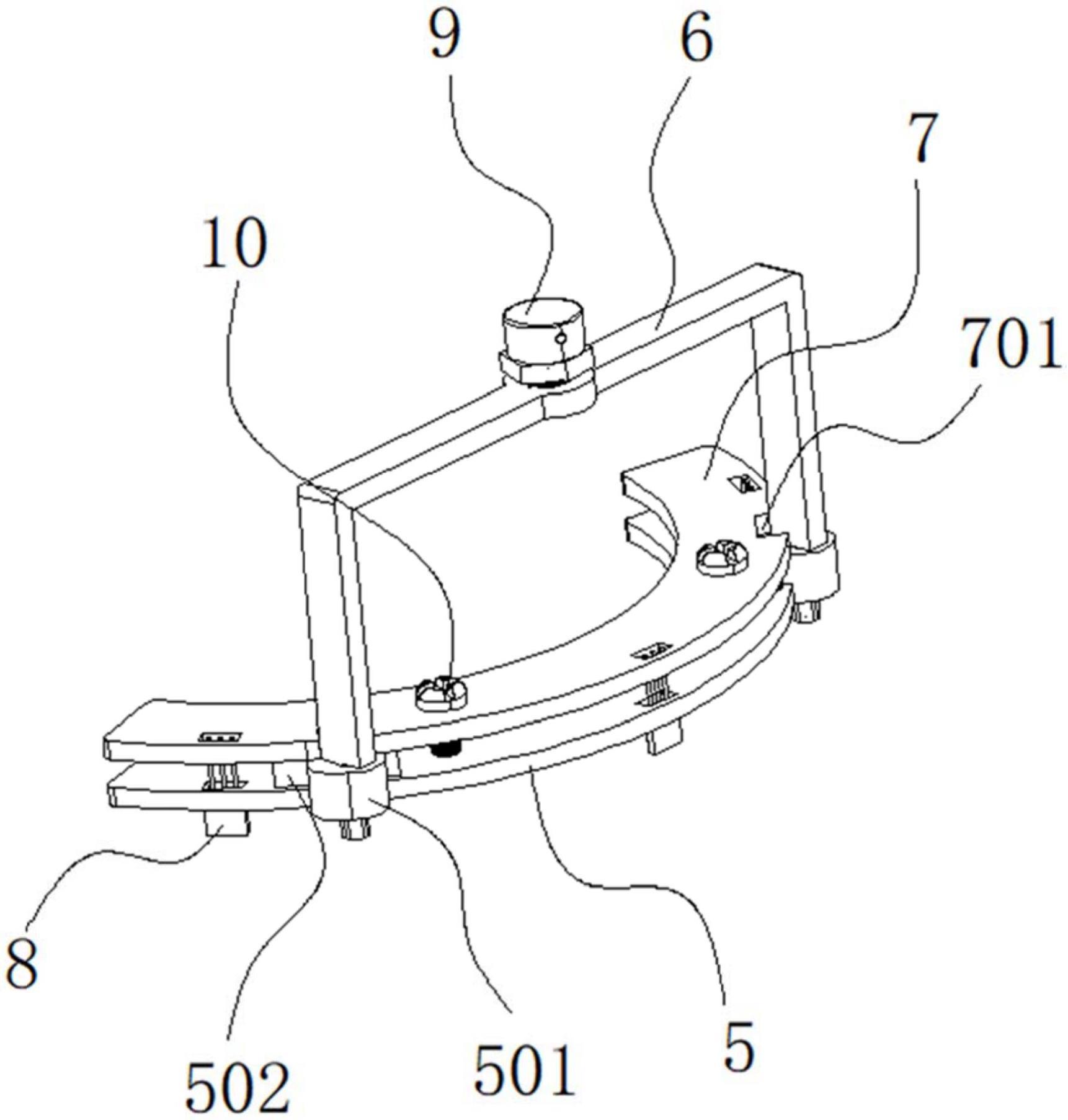

2.根据权利要求1所述的一种大功率电机内置霍尔结构，其特征在于：所述安装板(5)为弧形板，安装板(5)边部具有两个对称设置的圆台(501)，圆台(501)中心开设有所述通孔。

3.根据权利要求2所述的一种大功率电机内置霍尔结构，其特征在于：所述安装板(5)侧面具有限位凸台(502)；所述霍尔板(7)是与安装板(5)相对的弧形板，霍尔板(7)支撑在限位凸台(502)上，霍尔板(7)与安装板(5)之间通过螺钉(10)固定。

4.根据权利要求2所述的一种大功率电机内置霍尔结构，其特征在于：所述霍尔板(7)边部开设有与定位u型架(6)相配合的避让槽(701)。

5.根据权利要求1所述的一种大功率电机内置霍尔结构，其特征在于：所述定位u型架(6)螺纹孔开设在定位u型架(6)中间位置上。

技术总结
本技术公开一种大功率电机内置霍尔结构。包括电机外壳、电机端盖、转子和定子；安装板设置在定子端部，安装板上开设有两个通孔，定子端部开设有定位孔；安装板上安装有霍尔板，霍尔板上安装有霍尔传感器；定位U型架定位轴配合插入安装板通孔和定子定位孔中；定位U型架抵在安装板与电机端盖之间，定位U型架上开设有螺纹孔；电机端盖上开设有沉孔，透气阀内端通过螺纹连接安装在定位U型架螺纹孔中，透气阀压在电机端盖沉孔底部。本技术将霍尔板的安装结构和透气阀集成一体，定位U型架既能实现霍尔传感器安装板的定位，又能实现透气阀固定，保证了霍尔传感器安装板稳定性，提高霍尔传感器的检测精度和整机维护周期。

技术研发人员：高冬雷,王在峰
受保护的技术使用者：徐州科亚机电有限公司
技术研发日：20230109
技术公布日：2024/1/12
