边框和光伏组件的制作方法

本技术涉及光伏，尤其是涉及一种边框和光伏组件。

背景技术：

1、光伏组件中，通常会使用硅胶将光伏电池片和边框粘接起来，硅胶起到了传导光伏电池片和边框应力的作用。光伏组件硅胶是一种非常重要的密封材料，通常被用来固定太阳能芯片、电芯板和边框等组件。在实际应用中，光伏组件会经常受到各种环境因素的影响，如水、风、雨、冰雹、高温和低温等，这就需要使用高性能硅胶来密封光伏组件，以保证光伏组件的长期稳定性和安全性。但是，在高载荷工况下，硅胶脱框的风险会大大增加，影响光伏组件的可靠性。

技术实现思路

1、本实用新型旨在至少解决现有技术中存在的技术问题之一。为此，本实用新型的一个目的在于提出一种边框，可以提升抵抗变形的能力，增加可靠性。

2、本实用新型的另一个目的在于提出一种光伏组件，包括上述所述的边框。

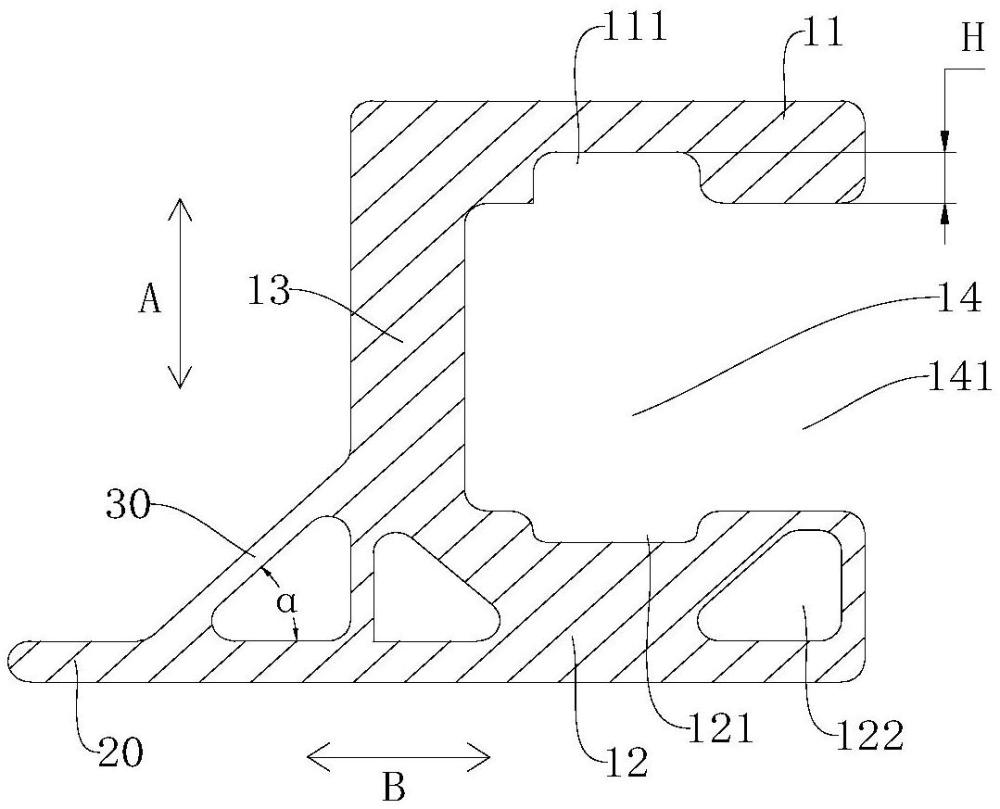

3、根据本实用新型第一方面实施例的边框，包括：本体，所述本体上形成有容纳槽，所述容纳槽的彼此相对的两个侧壁分别为第一侧壁和第二侧壁，所述第一侧壁和所述第二侧壁上分别形成有至少一个凹槽，所述凹槽的深度为h，所述h满足：5mm≤h≤10mm。

4、根据本实用新型实施例的边框，通过在容纳槽的第一侧壁和第二侧壁上分别形成凹槽，能够避免安装光伏电池片过程中硅胶的溢出，且通过限定凹槽的深度，以使凹槽在不破坏边框的结构强度的前提下保证凹槽内填充的硅胶的量，以增加填充的硅胶的厚度，提高硅胶所能承受的应力，以使硅胶在受力后不易脱胶，使光伏组件的抵抗应力变形的能力得到进一步加强。

5、在一些实施例中，所述凹槽包括：第一凹槽、第二凹槽，所述第一凹槽形成在所述第一侧壁上，所述第二凹槽形成在所述第二侧壁上，所述第一凹槽和所述第二凹槽彼此相对。

6、在一些实施例中，所述第一凹槽和所述第二凹槽凹入的方向相反。

7、在一些实施例中，所述容纳槽具有开口，所述第一侧壁和所述第二侧壁分别位于所述开口的沿第一方向的两侧；所述边框进一步包括：安装部，所述安装部的一端与所述本体相连，所述安装部的另一端沿第二方向朝向远离所述开口的方向延伸，所述安装部位于所述第二侧壁所在的一侧，所述第二方向与所述第一方向垂直。

8、在一些实施例中，所述的边框进一步包括：加强筋，所述加强筋倾斜地连接在所述本体和所述安装部之间。

9、在一些实施例中，所述加强筋与所述安装部的夹角为α，所述α满足：30°≤α≤60°。

10、在一些实施例中，所述安装部的厚度小于所述第二侧壁的厚度。

11、在一些实施例中，所述第二侧壁形成有至少一个空腔。

12、在一些实施例中，所述空腔为多个，多个所述空腔分别位于所述凹槽的两侧。

13、根据本实用新型第二方面实施例的光伏组件，包括上述实施例中任一项所述的边框。

14、本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

技术特征：

1.一种边框，其特征在于，包括：

2.根据权利要求1所述的边框，其特征在于，所述凹槽包括：

3.根据权利要求2所述的边框，其特征在于，所述第一凹槽和所述第二凹槽凹入的方向相反。

4.根据权利要求1所述的边框，其特征在于，所述容纳槽具有开口，所述第一侧壁和所述第二侧壁分别位于所述开口的沿第一方向的两侧；

5.根据权利要求4所述的边框，其特征在于，进一步包括：

6.根据权利要求5所述的边框，其特征在于，所述加强筋与所述安装部的夹角为α，所述α满足：30°≤α≤60°。

7.根据权利要求4所述的边框，其特征在于，所述安装部的厚度小于所述第二侧壁的厚度。

8.根据权利要求1-7中任一项所述的边框，其特征在于，所述第二侧壁形成有至少一个空腔。

9.根据权利要求8所述的边框，其特征在于，所述空腔为多个，多个所述空腔分别位于所述凹槽的两侧。

10.一种光伏组件，其特征在于，包括根据权利要求1-9中任一项所述的边框。

技术总结
本技术公开了一种边框和光伏组件，边框包括：本体。本体上形成有容纳槽，容纳槽的彼此相对的两个侧壁分别为第一侧壁和第二侧壁。第一侧壁和第二侧壁沿第一方向相对，第一侧壁和第二侧壁上分别形成有至少一个凹槽，凹槽的深度为H，H满足：5mm≤H≤10mm。由此，通过在容纳槽的第一侧壁和第二侧壁上分别形成凹槽，能够避免安装光伏电池片过程中硅胶的溢出，且通过限定凹槽的深度，以使凹槽在不破坏边框的结构强度的前提下保证凹槽内填充的硅胶的量，以增加填充的硅胶的厚度，提高硅胶所能承受的应力，以使硅胶在受力后不易脱胶，使光伏组件的抵抗应力变形的能力得到进一步加强。

技术研发人员：孙明体,尉元杰
受保护的技术使用者：苏州阿特斯阳光电力科技有限公司
技术研发日：20231017
技术公布日：2024/6/2
