一种降噪耳机用调控组件的制作方法

本发明涉及降噪耳机，具体为一种降噪耳机用调控组件。

背景技术：

1、降噪耳机是指利用某种方法达到降低噪音的一种耳机，降噪耳机有两种分别为主动降噪耳机和被动降噪耳机，主动降噪功能就是通过降噪系统产生与外界噪音相等的反相声波，将噪音中和，从而实现降噪的效果，被动式降噪耳机主要通过包围耳朵形成封闭空间，或者采用硅胶耳塞等隔音材料来阻挡外界噪声，降噪耳机对于耳机架的调控通常是在耳机架内在添加一组使其进行延长。

2、在对现有的降噪耳机用调控组件进行使用时，其降噪耳机的作用是指利用某种方法达到降低噪音的一种耳机，降噪耳机对于机架的调控通常是在耳机架内在添加一组使其进行延长，此方式在其进行延长后，易造成不易复位或拉伸力度过大导致两组耳机架脱离的问题。

技术实现思路

1、本发明的目的在于提供一种降噪耳机用调控组件，以解决上述背景技术中提出的在其进行延长后，易造成不易复位或拉伸力度过大导致两组耳机架脱离的问题的问题。

2、为实现上述目的，本发明提供如下技术方案，一种降噪耳机用调控组件，包括：

3、耳机本体，包括头顶垫，所述头顶垫内部插设有支撑架，所述支撑架一侧内部插设有滑钮，所述滑钮一端连接有延长板，所述延长板一端连接有耳罩；

4、延长板顶端连接有调控结构，包括第一固定桩，所述第一固定桩内部一侧铰接连接有第一铰接片，所述第一铰接片一端铰接连接有第二固定桩，所述第二固定桩内部一侧铰接连接有第二铰接片，所述第二铰接片一端内部铰接连接有铰接杆，所述铰接杆一侧连接有连接弹簧，所述铰接杆外壁套接有限位板，所述第二固定桩一端连接有连接板。

5、优选的，所述支撑架内部开设有滑槽，所述延长板一端插设于支撑架开设的滑槽内部，所述连接板一端连接于支撑架内壁一侧。

6、优选的，所述第一铰接片设置为两组且两组间设置为铰接连接，所述第二铰接片设置为两组且两组间设置为铰接连接。

7、优选的，所述第一铰接片和第二铰接片两端分别插设于第一固定桩和第二固定桩内部并与第一固定桩和第二固定桩铰接连接，所述限位板一侧开设有通槽，所述铰接杆与限位板之间设置为滑动连接，所述铰接杆设置为两组且两组间通过连接弹簧进行连接。

8、优选的，所述延长板底端铰接连接有调节机构，所述调节机构包括有铰接板，所述铰接板一端连接有轴承座，所述轴承座一端活动连接有齿轮，所述铰接板一侧内部插设有限位杆，所述限位杆一侧连接有弹簧杆。

9、优选的，所述铰接板铰接连接于延长板底端两侧，所述耳罩背部两侧开设有齿槽，所述铰接板一端插设于耳罩开设的齿槽内部连接于轴承座，所述齿轮啮合于耳罩开设的齿槽内部且一端活动连接有轴承座。

10、优选的，所述耳罩背部两侧开设有活动槽，所述限位杆一端滑动连接于耳罩开设的活动槽内部。

11、优选的，所述弹簧杆一端连接于耳罩开设的活动槽内壁一侧，所述铰接板一侧开设有限位槽，所述限位杆一端插设于铰接板开设的限位槽内部。

12、与现有技术相比，本发明的有益效果是：

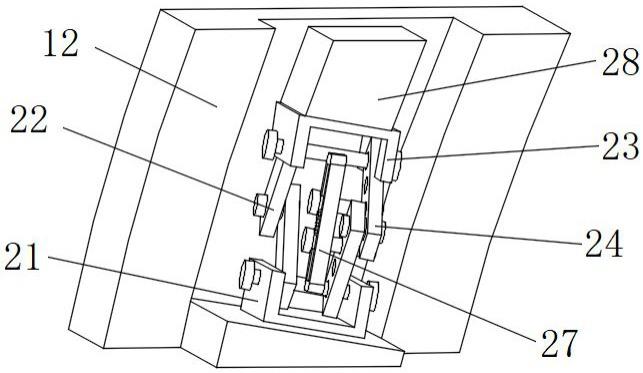

13、1、通过将延长板向下拉动使第一固定桩带动其内部铰接连接的第一铰接片和第二铰接片进行角度调节，从而使第一铰接片的两组和第二铰接片的两组角度保持垂直，且第二铰接片的角度在调节为垂直状态时，铰接杆于限位板内部滑动，并使连接弹簧进行拉伸，在两组铰接杆抵合于限位板开设的通槽内壁两侧时，完成第二铰接片的垂直支撑，且连接板一端连接诶于支撑架内壁一侧对第二固定桩进行支撑，从而使第一铰接片和第二铰接片支撑延长板进行调控作用，并使延长板和支撑架之间进行稳定连接作用，在需要将延长板回收时将其向支撑架内部按压，使第一铰接片和第二铰接片的角度出现变化，从而使连接弹簧自身的弹性带动铰接杆进行复位，从而使铰接杆一端铰接连接的第二铰接片带动第一铰接片同时进行复位，实现对延长板的自动复位作用，避免在延长后造成不易复位，拉伸力度过大导致两组耳机架脱离的问题。

14、 2、通过移动限位杆使其一端于耳罩开设的活动槽内部滑动并挤压弹簧杆进行收缩，而后将耳罩向上移动时其开设的齿槽内啮合的齿轮于轴承座一端进行转动，通过轴承座对齿轮进行连接的同时不影响其自转效果，在齿槽内壁底端抵合于齿轮一侧时，将限位杆松开使弹簧杆支撑限位杆进行复位，使限位杆一端插设于铰接板开设的限位槽内部，对耳罩进行限位作用，从而实现对耳罩的调节作用，在其不需要使用时将其向支撑架内侧收缩调节，并对其收缩完成后进行限位，从而减少支撑架和耳罩之间的距离，使其节省占用空间。

技术特征：

1.一种降噪耳机用调控组件，其特征在于，包括：

2.根据权利要求1所述的一种降噪耳机用调控组件，其特征在于：所述支撑架（12）内部开设有滑槽，所述延长板（14）一端插设于支撑架（12）开设的滑槽内部，所述连接板（28）一端连接于支撑架（12）内壁一侧。

3.根据权利要求1所述的一种降噪耳机用调控组件，其特征在于：所述第一铰接片（22）设置为两组且两组间设置为铰接连接，所述第二铰接片（24）设置为两组且两组间设置为铰接连接。

4.根据权利要求1所述的一种降噪耳机用调控组件，其特征在于：所述第一铰接片（22）和第二铰接片（24）两端分别插设于第一固定桩（21）和第二固定桩（23）内部并与第一固定桩（21）和第二固定桩（23）铰接连接，所述限位板（27）一侧开设有通槽，所述铰接杆（25）与限位板（27）之间设置为滑动连接，所述铰接杆（25）设置为两组且两组间通过连接弹簧（26）进行连接。

5.根据权利要求1所述的一种降噪耳机用调控组件，其特征在于：所述延长板（14）底端铰接连接有调节机构（3），所述调节机构（3）包括有铰接板（31），所述铰接板（31）一端连接有轴承座（32），所述轴承座（32）一端活动连接有齿轮（33），所述铰接板（31）一侧内部插设有限位杆（34），所述限位杆（34）一侧连接有弹簧杆（35）。

6.根据权利要求5所述的一种降噪耳机用调控组件，其特征在于：所述铰接板（31）铰接连接于延长板（14）底端两侧，所述耳罩（15）背部两侧开设有齿槽，所述铰接板（31）一端插设于耳罩（15）开设的齿槽内部连接于轴承座（32），所述齿轮（33）啮合于耳罩（15）开设的齿槽内部且一端活动连接有轴承座（32）。

7.根据权利要求5所述的一种降噪耳机用调控组件，其特征在于：所述耳罩（15）背部两侧开设有活动槽，所述限位杆（34）一端滑动连接于耳罩（15）开设的活动槽内部。

8.根据权利要求5所述的一种降噪耳机用调控组件，其特征在于：所述弹簧杆（35）一端连接于耳罩（15）开设的活动槽内壁一侧，所述铰接板（31）一侧开设有限位槽，所述限位杆（34）一端插设于铰接板（31）开设的限位槽内部。

技术总结
本发明涉及降噪耳机技术领域，具体为一种降噪耳机用调控组件，包括：耳机本体，包括头顶垫，所述头顶垫内部插设有支撑架，所述支撑架一侧内部插设有滑钮，所述滑钮一端连接有延长板，所述延长板一端连接有耳罩；延长板顶端连接有调控结构，包括第一固定桩，所述第一固定桩内部一侧铰接连接有第一铰接片。本发明经将延长板向下拉动使第一固定桩带动其内部铰接连接的第一铰接片和第二铰接片进行角度调节，从而使第一铰接片的两组和第二铰接片的两组角度保持垂直，从而使第一铰接片和第二铰接片支撑延长板进行调控作用，避免在延长后造成不易复位，拉伸力度过大导致两组耳机架脱离的问题。
