一种设备控制终端的制作方法

本技术涉及井下设备，具体涉及一种设备控制终端。

背景技术：

1、井内设备控制终端是安装在下水道井内，用于对井内相关数据实现采集的设备，其工作过程为，首先采集井下的监测数据，然后工作人员通过按钮式开关开启蓝牙功能，从而蓝牙会将所采集的数据上传至服务端，然而该方式存在以下两个问题，第一，当蓝牙等用于无线通信的元件无需进行采集数据传输时，一直处于开启状态，增加了内置电池的耗电；第二，当前城市雨水井内环境恶劣，取电困难，大多光线昏暗，温度变化大，且十分潮湿，对于井内设备的控制终端的防水性能要求十分高，而按钮式开关会存在按钮进水，导致电路损坏等情况，水流也可能通过按钮处的细缝渗透至终端内部，导致终端损坏。

技术实现思路

1、本实用新型针对现有技术中的缺点，提供了一种设备控制终端，解决了现有井内设备控制终端的无线通信元件在无需进行数据传输时，存在增加内置电池耗电的情况的问题。

2、为了解决上述技术问题，本实用新型通过下述技术方案得以解决：

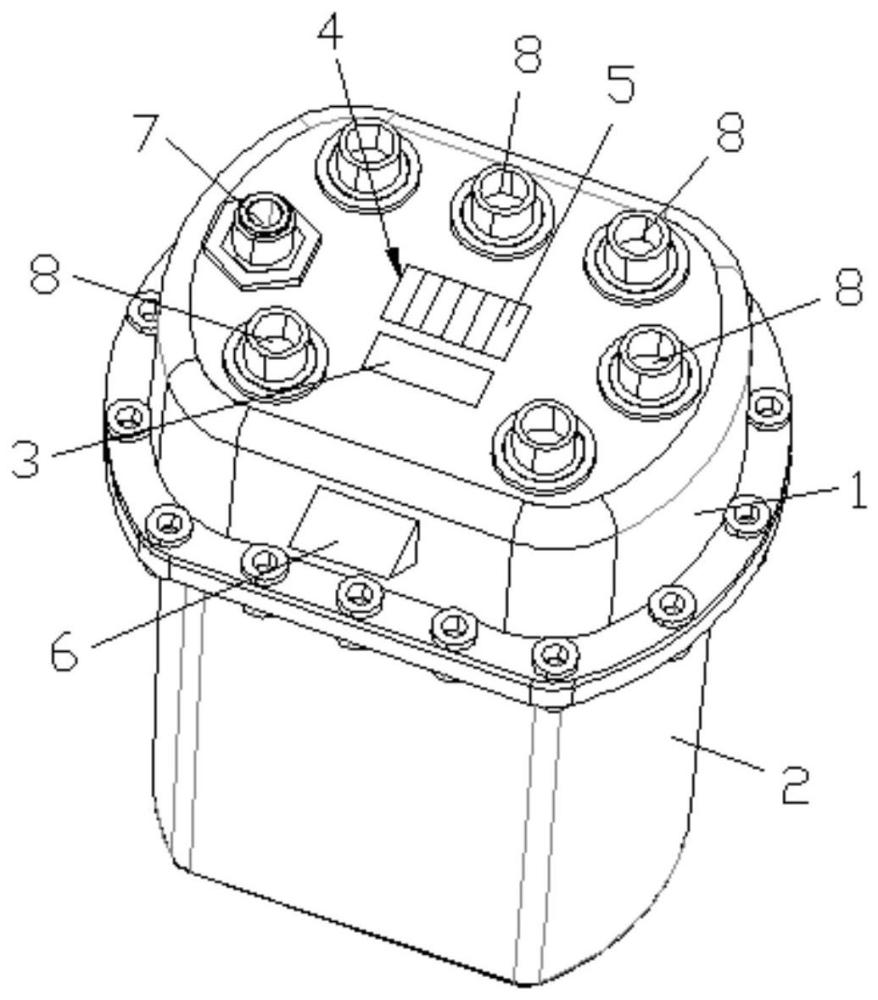

3、一种设备控制终端，包括第一壳体和第二壳体，所述第一壳体与第二壳体相适配安装，所述第一壳体上设置有光电转换组件、无接触式开关组件、无线传输组件和数据采集组件，所述光电转换组件提供无线传输组件开启的电能，所述第二壳体内设置有电源组件，所述电源组件提供数据采集组件工作的电能。

4、可选的，所述无接触式开关组件包括两组以上的光敏开关，且两组以上的所述光敏开关的面板并排拼接设置于第一壳体的外表面上。

5、可选的，所述光电转换组件包括太阳能光伏板，且所述太阳能光伏板的接触面嵌入设置在第一壳体的外表面上。

6、可选的，所述第一壳体的侧壁或上表面上还设置有显示组件。

7、可选的，所述无线传输组件包括蓝牙、wifi、4g或5g通信芯片中的任意一种。

8、可选的，所述数据采集组件包括温度传感器、湿度传感器、水位传感器、水流量传感器中的任意一种或多种。

9、可选的，所述第一壳体与第二壳体的安装接触面为密封连接。

10、可选的，所述显示组件设置于第一壳体的侧壁上时，所述显示组件的显示面相对于第一壳体的侧壁倾斜设置。

11、采用本实用新型提供的技术方案，与现有技术相比，具有如下有益效果：

12、通过电源组件为数据采集采集组件供电，光电转换组件单独为无线传输组件供电的双电源供电的形式，从而防止在无需上报数据时，无线传输组件待机耗电，增加内置的电源组件的电能损耗；

13、另一方面，还通过设置无接触式开关组件替换传统的按钮式开关，从而防止了在井下潮湿的特定环境场景下，需要做到设备密封性的要求，避免了水气进入的问题。

技术特征：

1.一种设备控制终端，其特征在于，包括第一壳体和第二壳体，所述第一壳体与第二壳体相适配安装，所述第一壳体上设置有光电转换组件、无接触式开关组件、无线传输组件和数据采集组件，所述光电转换组件提供无线传输组件开启的电能，所述第二壳体内设置有电源组件，所述电源组件提供数据采集组件工作的电能。

2.根据权利要求1所述的一种设备控制终端，其特征在于，所述无接触式开关组件包括两组以上的光敏开关，且两组以上的所述光敏开关的面板并排拼接设置于第一壳体的外表面上。

3.根据权利要求1所述的一种设备控制终端，其特征在于，所述光电转换组件包括太阳能光伏板，且所述太阳能光伏板的接触面嵌入设置在第一壳体的外表面上。

4.根据权利要求1所述的一种设备控制终端，其特征在于，所述第一壳体的侧壁或上表面上还设置有显示组件。

5.根据权利要求1所述的一种设备控制终端，其特征在于，所述无线传输组件包括蓝牙、wifi、4g或5g通信芯片中的任意一种。

6.根据权利要求1所述的一种设备控制终端，其特征在于，所述数据采集组件包括温度传感器、湿度传感器、水位传感器、水流量传感器中的任意一种或多种。

7.根据权利要求1所述的一种设备控制终端，其特征在于，所述第一壳体与第二壳体的安装接触面为密封连接。

8.根据权利要求4所述的一种设备控制终端，其特征在于，所述显示组件设置于第一壳体的侧壁上时，所述显示组件的显示面相对于第一壳体的侧壁倾斜设置。

技术总结
本技术涉及井下设备技术领域中的一种设备控制终端，包括第一壳体和第二壳体，第一壳体与第二壳体相适配安装，第一壳体上设置有光电转换组件、无接触式开关组件、无线传输组件和数据采集组件，光电转换组件提供无线传输组件开启的电能，第二壳体内设置有电源组件，电源组件提供数据采集组件工作的电能，解决了现有井内设备控制终端的无线通信元件在无需进行数据传输时，存在增加内置电池耗电的情况的问题。

技术研发人员：汪永明,林志峰,吴元圣
受保护的技术使用者：杭州蚁联传感科技有限公司
技术研发日：20240122
技术公布日：2024/9/9
