一种捕鼠器的制作方法

本发明涉及捕鼠领域，特别涉及一种捕鼠器。

背景技术：

田鼠，一般生活在田间，以农作物为食，其肉较鲜美，为餐桌上不可多得的美食，人们一般通过老鼠夹或老鼠笼捕捉老鼠，但是两者均只能捕捉一个老鼠，因此效率较低，近年来也出现了可连续捕鼠的捕鼠器，但是，人们对老鼠分类售卖时，因老鼠牙齿锋利，行动迅速，在捕鼠器内难以捉取进行称重区分，有时，还可能被老鼠药伤的状况发生。

公开于该背景技术部分的信息仅仅旨在增加对本发明的总体背景的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域一般技术人员所公知的现有技术。

技术实现要素：

本发明的目的在于提供一种捕鼠器，从而克服在捕鼠器内难以捉取进行称重区分的缺点。

为实现上述目的，本发明提供了一种捕鼠器，包括：

捕鼠箱，其内设有隔板以将该捕鼠箱分为上下层，所述捕鼠箱的上层端面设有凹陷的捕鼠槽，所述捕鼠槽放有诱鼠料，所述捕鼠槽的下端设有称重传感器，其中，所述捕鼠槽的侧壁设有若干导向门，上层所述捕鼠箱设有若干个捕鼠通道，每个所述捕鼠通道对应一个所述导向门，且所述捕鼠通道设有捕鼠门，所述捕鼠门的下端设有重量传感器；

第一驱动装置，其用于驱动所述导向门打开或关闭；

第二驱动装置，其用于驱动所述捕鼠门打开或关闭；

诱饵，多个该诱饵分别悬挂于一个所述捕鼠门的上方；

捕鼠桶，多个该捕鼠桶分别放置于一个所述捕鼠门的下方；以及

控制器，其分别与所述称重传感器、第一驱动装置、第二驱动装置及重量传感器连接，用于根据所述称重传感器获取的重量控制一个所述捕鼠通道的导向门打开，根据所述重量传感器获取的重量控制所述捕鼠门打开。

优选地，上述技术方案中，还包括挡雨板，该挡雨板设于所述捕鼠槽的上方。

优选地，上述技术方案中，还包括太阳能电池板和蓄电池，该太阳能电池板设于所述挡雨板的上方，该太阳能电池板与所述蓄电池连接，所述蓄电池与所述控制器连接。

优选地，上述技术方案中，还包括用于装载诱鼠料的饲料箱，该饲料箱设于所述捕鼠槽的上方，该饲料箱的出料口对应所述捕鼠槽并设有电磁阀，所述电磁阀与所述控制器连接。

优选地，上述技术方案中，所述第一驱动装置和第二驱动装置为电机。

优选地，上述技术方案中，所述捕鼠箱的一侧设有爬坡。

与现有技术相比，本发明具有如下有益效果：

本发明设有多个捕鼠通道，通过称重分配通道进行捕捉，克服了现有从捕鼠内进行分类称重较难的缺点。

附图说明

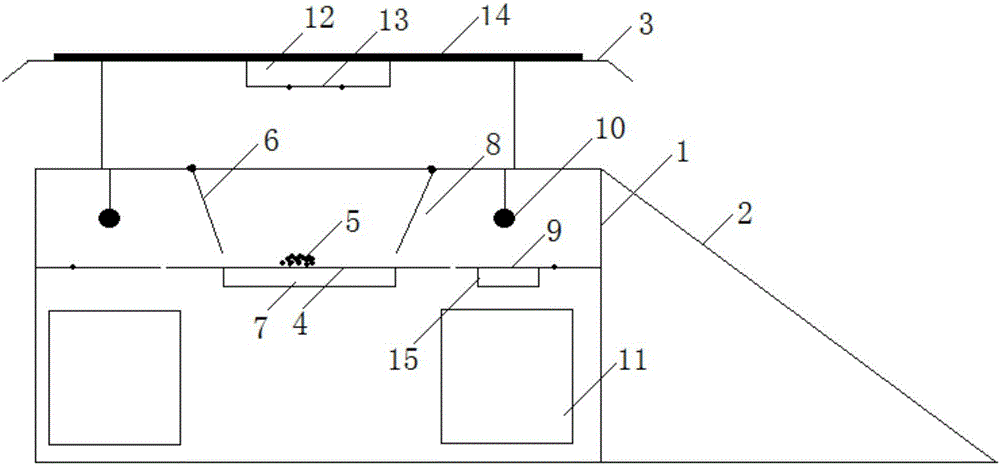

图1是根据本发明捕鼠器的主视图。

图2是根据本发明捕鼠器的俯视图。

主要附图标记说明：

1-捕鼠箱，2-爬坡，3-挡雨板，4-捕鼠槽，5-诱鼠料，6-导向门，7-称重传感器，8-捕鼠通道，9-捕鼠门，10-诱饵，11-捕鼠桶，12-饲料箱，13-电磁阀，14-太阳能电池板，15-重量传感器。

具体实施方式

下面结合附图，对本发明的具体实施方式进行详细描述，但应当理解本发明的保护范围并不受具体实施方式的限制。

除非另有其它明确表示，否则在整个说明书和权利要求书中，术语“包括”或其变换如“包含”或“包括有”等等将被理解为包括所陈述的元件或组成部分，而并未排除其它元件或其它组成部分。

图1至图2显示了根据本发明优选实施方式的捕鼠器的结构示意图。

如图1和图2所示，捕鼠器包括：捕鼠箱1，称重传感器7，导向门6，捕鼠通道8，捕鼠门9，重量传感器15，第一驱动装置，第二驱动装置，诱饵10，捕鼠桶11，控制器，挡雨板3，太阳能电池板14，蓄电池和饲料箱12；捕鼠箱1的一侧设有爬坡2，捕鼠箱1内设有隔板以将该捕鼠箱1分为上下层，捕鼠箱1的上层端面设有凹陷的捕鼠槽4，捕鼠槽4放有诱鼠料5，捕鼠槽4的下端设有称重传感器7，其中，捕鼠槽4的侧壁设有若干导向门6，上层捕鼠箱1设有若干个捕鼠通道8，每个捕鼠通道8对应一个导向门6，且捕鼠通道8设有捕鼠门9，捕鼠门9的下端设有重量传感器15；第一驱动装置用于驱动导向门6打开或关闭；第二驱动装置用于驱动捕鼠门9打开或关闭，第一驱动装置和第二驱动装置优选为电机；挡雨板3设于捕鼠槽4的上方，用于装载诱鼠料5的饲料箱12设于捕鼠槽4的上方的挡雨板3上，该饲料箱12的出料口对应捕鼠槽4并设有电磁阀13，多个诱饵10分别悬挂于一个捕鼠门9的上方；多个该捕鼠桶11分别放置于一个捕鼠门9的下方；控制器分别与称重传感器7、第一驱动装置、第二驱动装置、重量传感器15及电磁阀13连接，用于根据称重传感器7获取的重量控制一个捕鼠通道8的导向门6打开，根据重量传感器15获取的重量控制捕鼠门9打开，之后根据称重传感器7获取捕鼠槽4的重量打开电磁阀13对捕鼠槽4的诱鼠料5进行补充，达到一定值时关闭电磁阀。

进一步的，太阳能电池板14设于挡雨板3的上方，太阳能电池板14与蓄电池连接，蓄电池与控制器连接为该捕鼠器进行供电。

使用时，放置在田间老鼠出没较多的地方，老鼠通过爬坡2到达捕鼠槽4处，当老鼠在啃食捕鼠槽4内的诱鼠剂5时，称重传感器7获取老鼠的重量，打开对应捕鼠通道8的导向门6，老鼠进入捕鼠通道8继续啃食诱饵10，此时重量传感器15感应到重量，由控制器控制捕鼠门9打开，老鼠掉入捕鼠桶11内，之后相关的门关闭，控制器根据称重传感器7的重量变化打开电磁阀13对捕鼠槽4补充诱鼠料5，以此循环。

本发明设有多个捕鼠通道，通过称重分配通道进行捕捉，克服了现有从捕鼠内进行分类称重较难的缺点。

前述对本发明的具体示例性实施方案的描述是为了说明和例证的目的。这些描述并非想将本发明限定为所公开的精确形式，并且很显然，根据上述教导，可以进行很多改变和变化。对示例性实施例进行选择和描述的目的在于解释本发明的特定原理及其实际应用，从而使得本领域的技术人员能够实现并利用本发明的各种不同的示例性实施方案以及各种不同的选择和改变。本发明的范围意在由权利要求书及其等同形式所限定。
