一种便于使用的鱼线盒的制作方法

本实用新型涉及钓鱼工具领域，具体地说涉及一种便于使用的鱼线盒。

背景技术：

随着人们生活水平的不断提高，人们会经常去参加一些娱乐性的活动，例如：钓鱼。而钓鱼最常用到的就是钓鱼工具，良好的钓鱼工具会给人们带来极大的便利性，尤其是作为钓鱼工具之一的鱼线盒。

现有技术中的鱼线盒包括盒体、线盘，线盘可转动的设于盒体内，鱼线缠绕于线盘上，当需要鱼线时将鱼线拉出后即可使用。

然而上述鱼线盒虽然起到了保护鱼线的作用，一定程度上给使用者带来了便利，但是还是存在极大的不足，比如：鱼线从鱼线盒拉出的长度只能靠人为的估计，这就造成要么鱼线过短，要么鱼线过长，造成鱼线不能使用或者是浪费的情况。

另外，现有技术中的鱼线盒在使用时，鱼线从鱼线盒拉出后需要额外借用剪刀剪断或者直接牙齿咬断，这也为使用者造成极大的困扰。

技术实现要素：

本实用新型要解决的技术问题是提供一种便于使用的鱼线盒，以克服现有技术中的鱼线盒存在鱼线从鱼线盒拉出的长度只能靠人为的估计，造成鱼线不能使用或者是浪费的缺陷。

为解决上述技术问题，本实用新型的便于使用的鱼线盒包括上盒体、下盒体、设有缠绕有鱼线的可替换鱼线盘、鱼线盘固定柱、压鱼线轮、鱼线长度计数装置；所述鱼线长度计数装置包括设有齿轮箱、具有大齿和小齿的传动齿轮、传动轴、计数齿轮支架、计数齿轮支架 主轴、设有偏心轮的计数盘、计数盘主轴、计数齿轮、计数主轴、计数齿轮支架弹簧片、齿轮出线轴、带齿轮的单向轴承外套、单向轴承，设有计数齿轮支架推板、归零推板和出线齿条的齿轮箱盖板；所述齿轮箱内设有所述计数齿轮支架主轴、计数盘主轴，所述计数齿轮支架设于所述计数齿轮支架主轴上，所述计数主轴设于所述计数齿轮支架上，所述计数齿轮支架弹簧片的底端固定于所述下盒体上，顶端抵接于所述计数齿轮支架上，所述计数齿轮设于所述计数主轴上，所述传动轴设于所述齿轮箱上，所述传动轴上设于所述传动齿轮，所述计数盘、齿轮出线轴依次设于所述计数盘主轴上，所述单向轴承设于所述齿轮出线轴上，所述单向轴承外套设于单向轴承上，所述齿轮箱盖板通过脚部设置的弹簧设置于所述下盒体上，所述出线齿条与所述传动齿轮的小齿啮合，所述传动齿轮的大齿与所述带齿轮的单向轴承外套啮合，所述齿轮出线轴的第一齿轮用于传动所述计数齿轮，所述计数齿轮用于传动所述计数盘，所述计数齿轮支架推板用于推离所述计数齿轮支架，所述归零推板用于推动所述偏心轮；所述鱼线盘固定柱可转动的设于所述下盒体的定位柱上，所述可替换鱼线盘与所述鱼线盘固定柱连接，所述压鱼线轮固定于所述上盒体上，所述压鱼线轮的滚轮将待拉出的鱼线按压于所述齿轮出线轴的轴体上。

其中，所述便于使用的鱼线盒还包括一个设有切线刀片的按钮，所述按钮设于所述齿轮箱盖板上，所述切线刀片位于所述齿轮箱的第一鱼线出口中。

其中，所述计数盘一侧设有啮合口和柱块，所述齿轮箱盖板还设有归零推板A、归零推板B、归零推板C。

其中，所述鱼线长度计数装置还包括一设有偏心轮A以及啮合口A和柱块A的计数盘A、具有第一齿A、第二齿A的计数齿轮A，所述计数盘A设于所述计数盘主轴上，所述计数齿轮A设于所述计数主轴上，所述啮合口用于传动所述第一齿A的长齿A，所述柱块 用于传动所述第一齿A的短齿A，所述计数齿轮A的第二齿A用于传动所述计数盘A，所述归零推板A用于推动所述偏心轮A。

其中，所述鱼线长度计数装置还包括一设有偏心轮B以及啮合口B和柱块B的计数盘B、具有第一齿B、第二齿B的计数齿轮B，所述计数盘B设于所述计数盘主轴上，所述计数齿轮B设于所述计数主轴上，所述啮合口A用于传动所述第一齿B的长齿B，所述柱块A用于传动所述第一齿B的短齿B，所述计数齿轮B的第二齿B用于传动所述计数盘B，所述归零推板B用于推动所述偏心轮B。

其中，所述鱼线长度计数装置还包括一设有偏心轮C的计数盘C、具有第一齿C、第二齿C的计数齿轮C，所述计数盘C设于所述计数盘主轴上，所述计数齿轮C设于所述计数主轴上，所述啮合口B用于传动所述第一齿C的长齿C，所述柱块B用于传动所述第一齿C的短齿C，所述计数齿轮C的第二齿C用于传动所述计数盘C，所述归零推板C用于推动所述偏心轮C。

其中，所述线盘固定柱顶端设有旋钮，所述旋钮伸出于所述上盒体外。

其中，所述便于使用的鱼线盒还包括一个出线支架，所述出线支架设于所述齿轮箱的第二鱼线出口位置。

其中，所述下盒体上环绕所述定位柱设有一个供线盘固定柱轴承安装的轴承腔口，所述线盘固定柱轴承套设于所述鱼线盘固定柱的底端上。

其中，所述上盒体与所述下盒体通过轴销进行铰接连接。

与现有技术相比，本实用新型的有益效果是通过在鱼线盒上设置鱼线长度计数装置，可以准确的计算出鱼线的拉出长度，防止了拉出的鱼线太短造成不能使用的情况发生，也防止了鱼线拉出过长造成的浪费情况。

另外本实用新型还通过设置切线刀片，在鱼线拉出一定长度之后 可直接对鱼线进行剪断，无需额外借助外力。

附图说明

图1是本实用新型便于使用的鱼线盒的第一立体结构示意图；

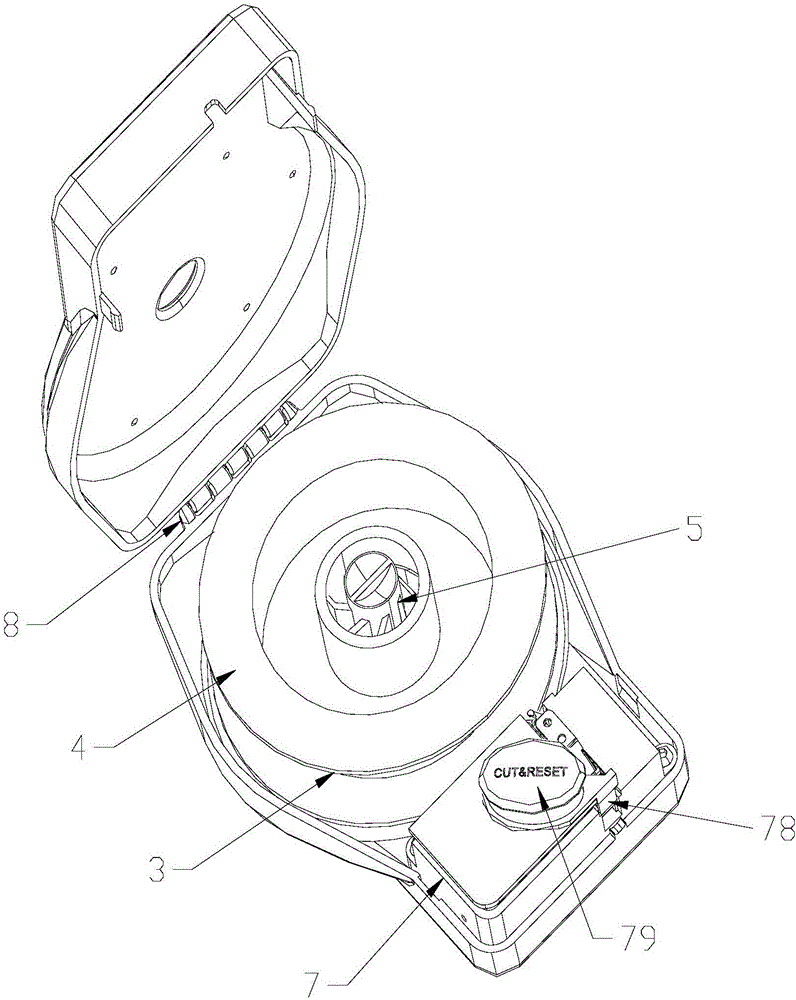

图2是本实用新型便于使用的鱼线盒的打开状态结构示意图；

图3是本实用新型便于使用的鱼线盒的第一分解结构示意图；

图4是本实用新型便于使用的鱼线盒的第二分解结构示意图；

图5是本实用新型便于使用的鱼线盒的第三分解结构示意图；

图6是本实用新型便于使用的鱼线盒的第四分解结构示意图；

图7是鱼线长度计数装置的第一立体结构示意图；

图8是鱼线长度计数装置的第二立体结构示意图；

图9是鱼线长度计数装置的第一分解结构示意图；

图10是鱼线长度计数装置的第二分解结构示意图；

图11是鱼线长度计数装置的部分结构示意图；

图12是鱼线长度计数装置的归零状态部分结构示意图；

图13是归零推板推动偏心轮的状态结构示意图。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

本实用新型的便于使用的鱼线盒如图1、2、3、4、5、6、7、8、9、10、11、12、13所示，包括上盒体1、下盒体2、设有缠绕有鱼线3的可替换鱼线盘4、鱼线盘固定柱5、压鱼线轮6、鱼线长度计数装置7；所述上盒体与所述下盒体通过轴销8进行铰接连接，这样便于使用者打开盒体。所述鱼线长度计数装置包括设有第一鱼线出口9和第二鱼线出口10的齿轮箱11、具有大齿12和小齿13的传动齿轮14、传动轴15、计数齿轮支架16、计数齿轮支架主轴17、设有偏心轮18的计数盘19、计数盘主轴20、计数齿轮21、计数主轴22、 计数齿轮支架弹簧片23、齿轮出线轴24、带齿轮的单向轴承外套25、单向轴承26，设有第三鱼线出口27、计数齿轮支架推板28、归零推板29和出线齿条30的齿轮箱盖板31；所述齿轮箱内设有所述计数齿轮支架主轴、计数盘主轴，所述计数齿轮支架设于所述计数齿轮支架主轴上，所述计数主轴设于所述计数齿轮支架上，所述计数齿轮支架弹簧片的底端32熔接固定于所述下盒体2上，顶端33抵接于所述计数齿轮支架16上，所述计数齿轮设于所述计数主轴上，所述传动轴设于所述齿轮箱上，所述传动轴上设于所述传动齿轮，所述计数盘、齿轮出线轴依次设于所述计数盘主轴上，所述单向轴承设于所述齿轮出线轴上，所述单向轴承外套设于单向轴承上，所述齿轮箱盖板通过脚部(对角设置有两个脚部100、34，该脚部位于齿轮箱内，但不与齿轮箱接触)设置的弹簧35、36设置于所述下盒体上，即类似于齿轮箱盖板悬空设置于齿轮箱上面，齿轮箱盖板可向下按压，松开按压力即会被弹簧弹起。所述出线齿条与所述传动齿轮的小齿啮合，所述传动齿轮的大齿与所述带齿轮的单向轴承外套啮合。出线齿条的移动便传动传动齿轮的小齿，传动齿轮的大齿便传动带齿轮的单向轴承转动(出线齿条向下运动时，单向轴承不转动，出线齿条向上运动时，单向轴承才转动)，带齿轮的单向轴承最后传动齿轮出线轴，由于压鱼线轮的滚轮39将待拉出的鱼线按压于所述齿轮出线轴的轴体40上，因此出线齿条向上运动时，最终因为齿轮出线轴的转动会将鱼线向第一鱼线出口推出一部分，便于使用者的下次找到鱼线头拉取。所述齿轮出线轴的第一齿轮41用于传动所述计数齿轮，所述计数齿轮用于传动所述计数盘，当使用者在拉取鱼线时，由于压鱼线轮的滚轮将待拉出的鱼线按压于所述齿轮出线轴的轴体上，因此拉取鱼线时会带动齿轮出线轴转动，齿轮出线轴的第一齿轮传动计数齿轮，计数齿轮传动所述计数盘(计数盘外圆体上环形设有0-9位阿拉伯数字)，即可计数。所述计数齿轮支架推板用于推离所述计数齿轮支架，从而 使得计数齿轮与第一齿轮、计数盘之间相互不再啮合(当归零推板未推离计数齿轮支架时，计数齿轮支架弹簧片将计数齿轮支架复位，此时，计数齿轮与第一齿轮、计数盘之间相互啮合)，同时又由于归零推板推动所述偏心轮，从而使得计数盘处于归0状态。所述鱼线盘固定柱可转动的设于所述下盒体的定位柱42上，所述可替换鱼线盘与所述鱼线盘固定柱连接，所述压鱼线轮固定于所述上盒体上，所述压鱼线轮的滚轮将待拉出的鱼线按压于所述齿轮出线轴的轴体上。所述便于使用的鱼线盒还包括一个出线支架43，所述出线支架设于所述第二鱼线出口位置。

所述计数盘一侧设有啮合口44和柱块45。所述齿轮箱盖板还设有归零推板A46、归零推板B 47、归零推板C 48。所述鱼线长度计数装置还包括一设有偏心轮A 49以及啮合口A50和柱块A 51的计数盘A 52、具有第一齿A 53、第二齿A 54的计数齿轮A 55，所述计数盘A设于所述计数盘主轴上，所述计数齿轮A设于所述计数主轴上，所述啮合口用于传动所述第一齿A的长齿A 56，所述柱块用于传动所述第一齿A的短齿A 57，所述计数齿轮A的第二齿A用于传动所述计数盘A，所述归零推板A用于推动所述偏心轮A。由于归零推板A推动所述偏心轮A，从而使得计数盘A处于归0状态。所述鱼线长度计数装置还包括一设有偏心轮B 58以及啮合口B 59和柱块B 60的计数盘B 61、具有第一齿B 62、第二齿B 63的计数齿轮B 64，所述计数盘B设于所述计数盘主轴上，所述计数齿轮B设于所述计数主轴上，所述啮合口A用于传动所述第一齿B的长齿B 65，所述柱块A用于传动所述第一齿B的短齿B 66，所述计数齿轮B的第二齿B用于传动所述计数盘B，所述归零推板B用于推动所述偏心轮B。由于归零推板B推动所述偏心轮B，从而使得计数盘B处于归0状态。所述鱼线长度计数装置还包括一设有偏心轮C 67的计数盘C 68、具有第一齿C 69、第二齿C 70的计数齿轮C 71，所述计数盘C设于 所述计数盘主轴上，所述计数齿轮C设于所述计数主轴上，所述啮合口B用于传动所述第一齿C的长齿C 72，所述柱块B用于传动所述第一齿C的短齿C 73，所述计数齿轮C的第二齿C用于传动所述计数盘C，所述归零推板C用于推动所述偏心轮C。由于归零推板C推动所述偏心轮C，从而使得计数盘C处于归0状态。所述下盒体上设有四个可视读数窗口74、75、76、77。该四个可视读数窗口分别对应计数盘、计数盘A、计数盘B、计数盘C，四个可视读数窗口上依次设有mm、cm、dm、m。mm、cm、dm、m又分别对应计数盘、计数盘A、计数盘B、计数盘C。

所述便于使用的鱼线盒还包括一个设有切线刀片78的按钮79，所述按钮设于所述齿轮箱盖板上，所述切线刀片位于所述第一鱼线出口中。在鱼线拉出一定长度之后只要按下按钮，鱼线就被直接剪断。

所述下盒体上环绕所述定位柱设有一个供线盘固定柱轴承安装的轴承腔口80，所述线盘固定柱轴承套设于所述鱼线盘固定柱的底端上，这样便于使用者旋转线盘固定柱。所述线盘固定柱顶端设有旋钮81，所述旋钮伸出于所述上盒体外，当鱼线在可替换鱼线盘上处于松弛状态时，使用者可以手动拧动旋钮对鱼线进行张紧。

本实用新型使用时，打开上盒体，将缠绕有鱼线的可替换鱼线盘安装于鱼线盘固定柱上，鱼线依次穿过出线支架、第二鱼线出口、第三鱼线出口、滚轮和轴体之间、第一鱼线出口，最终到达上盒体和下盒体的出线口82上，盖上上盒体。当鱼线在可替换鱼线盘上处于松弛状态时，使用者可以手动拧动旋钮对鱼线进行张紧。当使用者拉取鱼线时，由于鱼线位于滚轮和轴体之间，因此在拉取鱼线是，齿轮出线轴会进行转动，齿轮出线轴的第一齿轮又传动所述计数齿轮，计数齿轮传动计数盘(0-9mm)。计数盘转完一圈后，柱块传动第一齿A的短齿A，随后啮合口传动第一齿A的长齿A，同时第二齿A传动计数盘A，计数盘A(0-9cm)便转动一格(+1cm)。计数盘A转完 一圈后，柱块A传动第一齿B的短齿B，随后啮合口A传动第一齿B的长齿B，同时第二齿B传动计数盘B，计数盘B(0-9dm)便转动一格(+1dm)。计数盘B转完一圈后，柱块B传动第一齿C的短齿C，随后啮合口B传动第一齿C的长齿C，同时第二齿C传动计数盘C，计数盘C(0-9m)便转动一格(+1m)。这样即可准确的计算出鱼线的拉取长度。当鱼线拉取到适合的长度时，按压按钮，此时，切线刀片向第一鱼线出口切下，鱼线就被直接剪断，同时齿轮箱盖板也受压向下运动，出线齿条也向下运动时，但是不会带动单向轴承转动，同时计数齿轮支架推板推离计数齿轮支架，从而使得计数齿轮与第一齿轮、计数盘之间相互不再啮合；计数齿轮A与计数盘A之间相互不再啮合；计数齿轮B与计数盘B之间相互不再啮合；计数齿轮C与计数盘C之间相互不再啮合(当归零推板未推离计数齿轮支架时，计数齿轮支架弹簧片将计数齿轮支架复位，此时，计数齿轮与第一齿轮、计数盘之间相互啮合；计数齿轮A与计数盘A之间相互啮合；计数齿轮B与计数盘B之间相互啮合；计数齿轮C与计数盘C之间相互啮合)，同时又由于归零推板、归零推板A、归零推板B、归零推板C分别推动所述偏心轮、偏心轮A、偏心轮B、偏心轮C，从而使得计数盘、计数盘A、计数盘B、计数盘C处于归0状态。当使用者松开按钮后，齿轮箱盖板受弹簧的弹力向上运动，出线齿条也随之向上运动，并传动传动齿轮的小齿，传动齿轮的大齿便传动带齿轮的单向轴承转动，带齿轮的单向轴承最后传动齿轮出线轴，由于压鱼线轮的滚轮将待拉出的鱼线按压于所述齿轮出线轴的轴体上，因此出线齿条向上运动时，最终因为齿轮出线轴的转动会将鱼线向第一鱼线出口推出一部分，便于使用者的下次找到鱼线头拉取。

本实用新型通过在鱼线盒上设置鱼线长度计数装置和切线刀片，可以准确的计算出鱼线的拉出长度，在鱼线拉出一定长度之后只要按下按钮，鱼线就被直接剪断，鱼线长度计数装置上的计数器也同时归 零，松开按钮之后鱼线会被自动拉出一定长度垂在鱼线盒外部，方便下次的拉取使用。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
