一种方便提携装载的钓鱼袋的制作方法

本实用新型涉及文具领域，具体涉及一种方便提携装载的钓鱼袋。

背景技术：

钓鱼是我们喜欢的运动和娱乐活动，为了保存垂钓的鱼类和装载，我们会用到鱼篓、水箱、钓鱼袋等盛放工具。

技术实现要素：

本实用新型的目的是提供一种方便提携装载的钓鱼袋。

本实用新型是通过下述技术方案实现的：一种方便提携装载的钓鱼袋，包括袋体和设置在袋体开口两侧的提手，其中所述袋体开口处设置有提手设置槽，提手设置槽设置有连接扣装置，所述连接扣装置中央设置有横向提手，横向提手两侧设置上提手扣槽体，上提手扣槽体呈Z字形阶梯状，第二阶梯矮于第一阶梯，所述上提手扣槽体上还设置上提手锁，所述上提手锁包括重扣和锁扣，锁扣的底部与袋体结合，锁扣与连接扣装置结合；

所述锁扣与连接扣装置之间形成上提手根部插槽，手根部插槽内插入提手，所述提手包括左提手、右提手，呈“∩”字符形状，中央设置提手把，两端设置插接头，所述两只提手把中任一一只设置扣把，所述插接头呈T字形状，包括主体头和设置在主体头两侧的扣头，所述主体头还还设置有向内侧卷起的挡头；

所述提手的两端设置的插接头插入上提手根部插槽中，提手和袋体连接为一体。

作为优选所述袋体上还设置前置物袋，所述前置物袋上端设置有前置物袋扣。

作为优选所述袋体的袋口上还设置袋口封壳，袋口封壳至少设置有进气进水口。

作为优选所述提手把两侧设置有厚度宽于提手的加强部。

作为优选所述连接扣装置后端设置有穿扣，穿扣穿入袋体内壁，扣合在袋体内壁中，所述锁扣背面也设置有穿扣，同样穿入袋体内壁，扣合在袋体内壁中。

所述袋体的袋口还设置有支撑边。

本实用新型与背景技术相比，具有的有益的效果是：设计了特殊的提手和将提手设置在袋体上的连接扣装置，连接扣装置又包括提手锁，提手锁和连接扣装置不是现有设计一体的或者是设置在连接扣装置上方的上提手扣槽体内的，而是单独的，在设置在连接扣装置上，这样的分体连接，能分担开提起的力量，将原来只向上1个方向的力分散为向上和左、右3个方向的力，提高了本产品可以承受的力度。

附图说明

图1 为本实用新型的结构图。

图2 爆炸结构图。

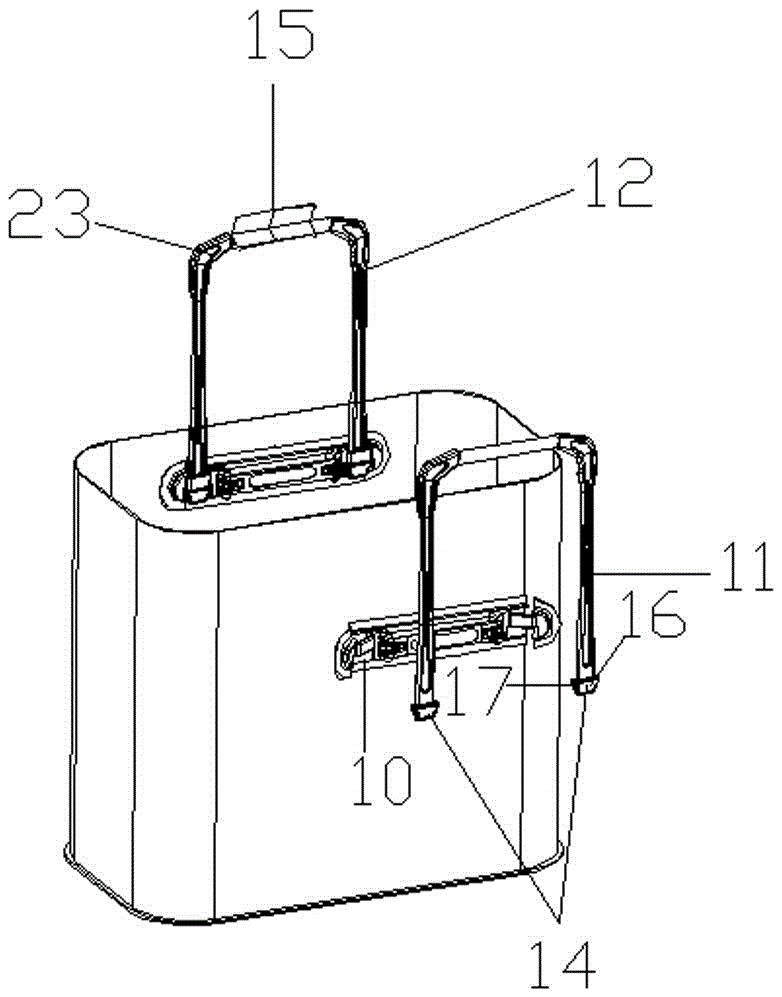

图3 插接头结构图。

图4 爆炸俯视结构图。

具体实施方式

下面通过实施例，结合附图，对本实用新型的技术方案作进一步具体的说明：

如图1-2所示，一种方便提携装载的钓鱼袋，包括袋体（1）和设置在袋体开口两侧的提手（2），其中所述袋体开口处设置有提手设置槽（3），提手设置槽设置有连接扣装置（4），所述连接扣装置中央设置有横向提手（5），横向提手两侧设置上提手扣槽体（6），上提手扣槽体呈Z字形阶梯状，第二阶梯矮于第一阶梯，所述上提手扣槽体上还设置上提手锁（7），所述上提手锁包括重扣（8）和锁扣（9），锁扣的底部与袋体结合，锁扣与连接扣装置结合；

所述锁扣与连接扣装置之间形成上提手根部插槽（10），手根部插槽内插入提手，所述提手包括左提手（11）、右提手（12），呈“∩”字符形状，中央设置提手把（13），两端设置插接头（14），所述两只提手把中任一一只设置扣把（15），所述插接头呈T字形状，包括主体头（16）和设置在主体头两侧的扣头（17），所述主体头还还设置有向内侧卷起的挡头（18）；

所述提手的两端设置的插接头插入上提手根部插槽中，提手和袋体连接为一体。

作为优选所述袋体上还设置前置物袋（19），所述前置物袋上端设置有前置物袋扣（20）。

作为优选所述袋体的袋口上还设置袋口封壳（21），袋口封壳至少设置有进气进水口（22）。

作为优选所述提手把两侧设置有厚度宽于提手的加强部（23）。

作为优选所述连接扣装置后端设置有穿扣，穿扣穿入袋体内壁，扣合在袋体内壁中，所述锁扣背面也设置有穿扣，同样穿入袋体内壁，扣合在袋体内壁中。

作为优选所述袋体的袋口还设置有支撑边（24）。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
