一种携带方便的滚轮支架的制作方法

本实用新型涉及钓具领域，具体是一种携带方便的滚轮支架。

背景技术：

当今社会，生活与工作的节奏太快，随之压力也大，人们在空闲的时候会选择出去钓鱼，山清水秀的水库钓鱼人越来越多,越来越多的人均通过钓鱼来休闲减压，而钓鱼地点经常变动，因此，需要一种携带方便的滚轮支架。

技术实现要素：

本实用新型目的是提供一种携带方便的滚轮支架，操作简单，携带方便，稳定性强的特点。使用的时候，4条腿可以展开来使用。不用的时候，可以收拢。

为了解决上述技术问题，本实用新型采用的技术方案是：

一种携带方便的滚轮支架，包括滚筒支架、支撑脚、扳扣组件和连杆，滚筒支架包括左边支撑座、右边支撑座、安装杆和滑杆，安装杆连接左边支撑座和右边支撑座，左边支撑座下端设有两个支撑脚安装座，右边支撑座下端设有两个支撑脚安装座，左边支撑座和右边支撑座中间处均设有滑杆连接座，滑杆两端安装在滑杆连接座内，左边支撑座设有连接支撑脚的左连接孔,右边支撑座设有连接支撑脚的右连接孔，支撑脚包括支撑脚本体和设置在支撑脚本体末端的连接块，连接块一端安装在支撑脚安装座内，连接块的一端通过连杆连接在扳扣组件上，扳扣组件滑动连接在滑杆上，扳扣组件通过扳扣固定在滑杆上。

进一步的，左连接孔的高度比右连接孔低，支撑脚本体为伸缩结构。

优选的，支撑脚安装座的底部为平面。

优选的，支撑脚本体底部为尖端。

本实用新型的有益效果是：

本实用新型按下扳扣组件中的扳扣时，那么就可以固定支撑脚，操作简单，稳定性强，左连接孔的高度比右连接孔低，支撑脚可以收缩；支撑脚安装座的底部为平面，支撑脚收缩后，可以放在地上使用。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

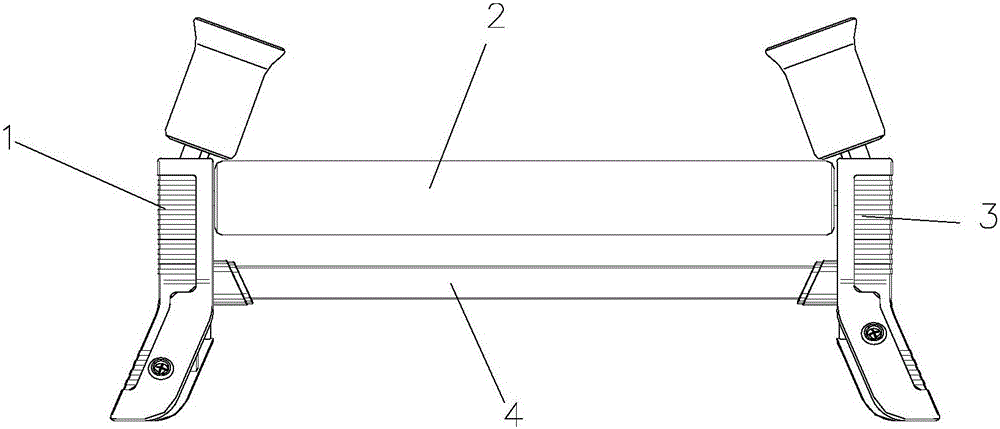

图1为本实用新型结构示意图。

图2为本实用新型滚筒支架示意图。

图3为本实用新型支撑脚示意图。

图4为本实用新型左边支撑座示意图。

图5为本实用新型左边支撑座另一示意图。

图6为本实用新型右边支撑座示意图。

图7为本实用新型右边支撑座另一示意图。

图8为本实用新型扳扣组件示意图。

图9为本实用新型收缩后示意图。

具体实施方式

以下结合附图对本实用新型的实施例进行详细说明，但是本实用新型可以由权利要求限定和覆盖的多种不同方式实施。

如图所示，本实用新型公开一种携带方便的滚轮支架，包括滚筒支架、支撑脚7、扳扣组件5和连杆6，滚筒支架包括左边支撑座1、右边支撑座3、安装杆2和滑杆4，安装杆2连接左边支撑座1和右边支撑座3，左边支撑座1下端设有两个支撑脚安装座11，右边支撑座3下端设有两个支撑脚安装座31，左边支撑座1和右边支撑座3中间处均设有滑杆连接座12，滑杆4两端安装在滑 杆连接座12内，左边支撑座1设有连接支撑脚7的左连接孔111,右边支撑座3设有连接支撑脚7的右连接孔311，支撑脚7包括支撑脚本体72和设置在支撑脚本体72末端的连接块71，连接块71一端安装在支撑脚安装座内，连接块71的一端通过连杆6连接在扳扣组件5上，扳扣组件5滑动连接在滑杆4上，扳扣组件5通过扳扣5固定在滑杆4上。

在本实施例中，左连接孔111的高度比右连接孔311低，支撑脚本体72为伸缩结构，在收缩时，不会产生干涉情况，快速实现收缩，减少占地面积，方便携带。

在本实施例中，支撑脚安装座的底部为平面，具体为左边支撑座1的底面为平面，右边支撑座3的底面为平面，折叠收缩后也可以放在地上使用。

在本实施例中，支撑脚本体72底部为尖端73，适应于钓鱼的各种环境。

以上所述的本实用新型实施方式，并不构成对本实用新型保护范围的限定,任何在本实用新型的精神和原则之内所作的修改、等同替换和改进等，均应包含在本实用新型的权利要求保护范围之内。
