植物栽种箱改良构造的制作方法

文档序号:12493576阅读:309来源:国知局
植物栽种箱改良构造的制作方法与工艺

本实用新型提供一种栽种箱的技术领域,尤指其技术上提供一种植物栽种箱改良构造,其以塑胶加工一体成型,使之形成一轻薄、强度佳、堆叠不占空间节省运输成本及环保、可重覆使用箱体者。



背景技术:

按,习知的栽种箱体,大都是以木板钉制而成,因为木板钉制仍有缝隙产生而有漏水的可能,所以习知栽种箱体在栽种植物盛水或营养液之前,通常需要在栽种箱体内铺设塑料布,确保不致产生漏水情形,而后再倒入水或营养液进行栽种植物的作业。

惟,上述习知的栽种箱体因以木板钉制,所以重量会比较重,且木板材料需要砍树木获取,因此会有环保问题,而塑料布本身易损坏,通常用过就丢弃,都是不环保的做法,而且其重量重堆叠占空间,运输上也较会产生不便等问题,实有改进的必要。

是以,针对上述习知结构所存在的问题点,如何开发一种更具理想实用性的创新结构,实消费者所殷切企盼,亦相关业者须努力研发突破的目标及方向。

有鉴于此,设计人本于多年从事相关产品的制造开发与设计经验,针对上述的目标,详加设计与审慎评估后,终得一确具实用性的本实用新型。



技术实现要素:

本实用新型的主要目的在于提供一种植物栽种箱改良构造,其以塑胶加工一体成型使的形成一轻薄、强度佳、堆叠不占空间节省运输成本及环保、可重覆使用箱体,并以其凹凸U型槽条形状或凹槽凸块形状的补强,使其兼具轻薄及强硬度佳的特性,而易于操作使用者。

为达上述目的,本实用新型的解决方案是:

一种植物栽种箱改良构造,包括:

一箱底部,前述箱底部内面设有多个由小至大渐次排列的U型凸条及对应的倒U型凸条,箱底部外面则为多个由小至大渐次排列的U型凹槽及对应的倒U型凹槽;

四个侧面,前述四个侧面由箱底部四周往上延伸形成,每个侧面均排设间隔的长方凹槽接长方凸块的形状,并使长方凹槽与长方凸块于侧面的内面与外面形成相反的形态;

一平台面,前述平台面由四个侧面上方往外扩张形成,以其平台面恰可以承载栽种盘;

一框形周缘,前述框形周缘凸设于平台面周边以强化周边的强度,而植物栽种箱整体包括箱底部、四个侧面、平台面及框形周缘以塑胶加工一体成型,借此达到重量轻、强度佳、堆叠不占空间节省运输成本及可重覆使用及环保又耐用的功效者。

进一步,前述框形周缘外侧面环绕凸设有一以上的补强凸条,以使其框形周缘的周边强度更佳者。

进一步,前述塑胶加工一体成型可为塑胶射出加工一体成型。

进一步,前述塑胶加工一体成型可为塑胶真空成型加工一体成型。

本实用新型的植物栽种箱改良构造,其以塑胶加工一体成型使的形成一轻薄、强度佳、堆叠不占空间节省运输成本及环保、可重覆使用箱体,并以其凹凸U型槽条形状或凹槽凸块形状的补强,使其兼具轻薄及强硬度佳的特性,而易于操作使用,符合较佳的产业利用性者。

有关本实用新型所采用的技术、手段及其功效,兹举一较佳实施例并配合图式详细说明于后,相信本实用新型上述的目的、构造及特征,当可由之得一深入而具体的了解。

附图说明

图1为本实用新型其一实施例的俯视方向立体示意图;

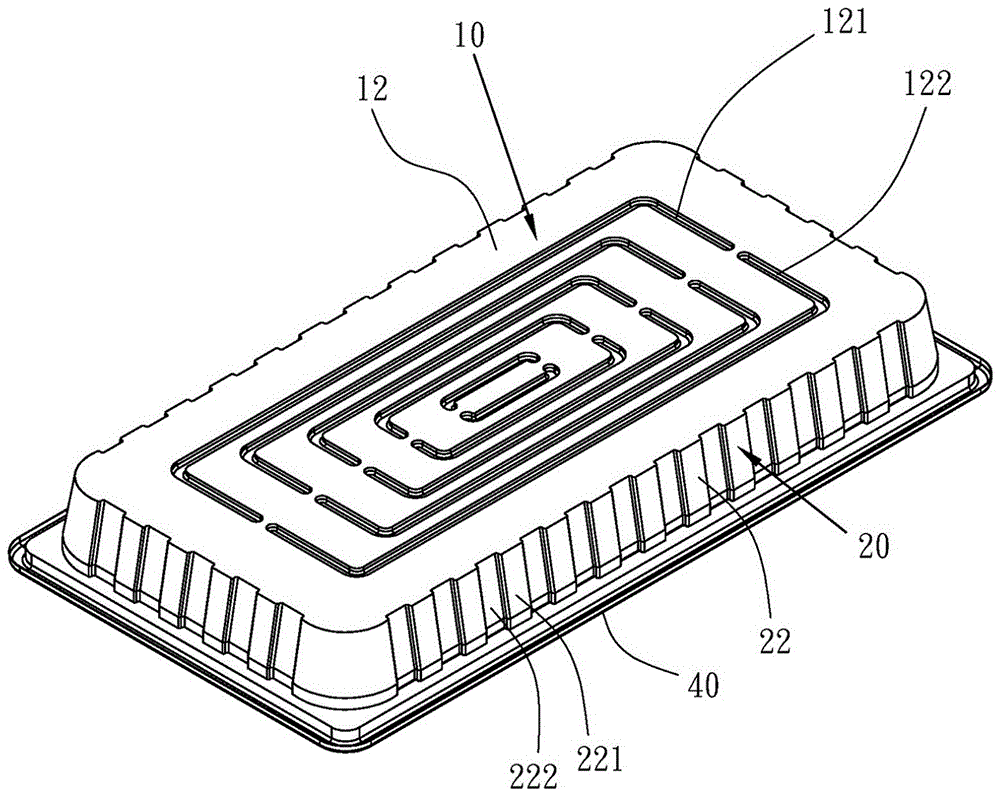

图2为本实用新型其一实施例的仰视方向立体示意图;

图3为本实用新型其一实施例的俯视平面示意图;

图4为本实用新型其一实施例的侧视平面示意图;

图5为图4中A部分放大示意图;

图6为本实用新型进行栽种的实施状态立体示意图。

【符号说明】

10 箱底部 11 内面

111 U型凸条 112 倒U型凸条

12 外面 121 U型凹槽

122 倒U型凹槽 20 侧面

21 内面 211 长方凹槽

212 长方凸块 22 外面

221 长方凸块 222 长方凹槽

30 平台面 40 框形周缘

41 补强凸条 50 栽种盘

A A部分。

具体实施方式

本实用新型提供一种植物栽种箱改良构造的设计者。

为使贵审查委员对本实用新型的目的、特征及功效能够有更进一步的了解与认识,兹配合实施方式及图式详述如后:

参阅图1至图6所示,本实用新型提供一种植物栽种箱改良构造,包含有:

一箱底部10,前述箱底部10内面11设有多个由小至大渐次排列的U型凸条111及对应的倒U型凸条112,箱底部10外面12则为多个由小至大渐次排列的U型凹槽121及对应的倒U型凹槽122;

四个侧面20,前述四个侧面20由箱底部10四周往上延伸形成,每个侧面20均排设间隔的长方凹槽211、222接长方凸块212、221的形状,并使长方凹槽与长方凸块于侧面的内面21与外面22形成相反的形态;

一平台面30,前述平台面30由四个侧面20上方往外扩张形成,以其平台面30恰可以承载栽种盘50;

一框形周缘40,前述框形周缘40凸设于平台面30周边以强化周边的强度,而整体包括箱底部10、四个侧面20、平台面30及框形周缘40以塑胶加工一体成型,借此达到重量轻、强度佳、堆叠不占空间节省运输成本及可重覆使用及环保又耐用的功效者。

参阅图4、图5所示,所述的植物栽种箱改良构造,其中前述框形周缘40外侧面环绕凸设有一以上的补强凸条41,以使其框形周缘40的周边强度更佳者。

由其上述可知,本实用新型的植物栽种箱改良构造,确为业界首见而符合新型专利的新颖性要件者,而其全面性的创新设计,符合新型专利的进步性要件,而其以塑胶加工一体成型使的形成一轻薄、强度佳、堆叠不占空间节省运输成本及环保、可重覆使用箱体,并以其凹凸U型槽条形状或凹槽凸块形状的补强,使其兼具轻薄及强硬度佳的特性,而易于操作使用,符合较佳的产业利用性者。

所述的植物栽种箱改良构造,其中前述塑胶加工一体成型可为塑胶射出加工一体成型。

所述的植物栽种箱改良构造,其中前述塑胶加工一体成型可为塑胶真空成型加工一体成型。

前文针对本实用新型的较佳实施例为本实用新型的技术特征进行具体的说明;惟,熟悉此项技术的人士当可在不脱离本实用新型的精神与原则下对本实用新型进行变更与修改,而该等变更与修改,皆应涵盖于如下申请专利范围所界定的范畴中。
