一种全自动水肥一体机的制作方法

本实用新型涉及自动化技术领域，具体为一种全自动水肥一体机。

背景技术：

灌溉施肥是指将含有肥料的溶液，通过施肥装置注入到滴灌系统中，随着滴灌水一起对农作物进行施肥的一种先进施肥方式，它的优点是施肥均匀，定位准确、简便。灌溉施肥系统可以稳定而高精度的控制灌溉水量、施肥量、施肥时间和肥液灌溉浓度等参数，从而提高水肥的利用率，有效地减轻施肥对土壤和环境的污染。

市场上公知的水溶性肥料，是一种可以完全溶于水的多元复合肥料，它能迅速地溶解于水中，较之传统化肥更容易被农作物吸收，而且其吸收利用率相对较高，更为关键的是它可以应用于喷滴灌等设施农业，实现水肥一体化，达到省水省肥省人工的效能。

水溶性肥料的施用方法十分简便，它可以随着灌溉系统，包括喷灌、滴灌等方式进行灌溉时施肥，既节约了水，又节约了肥料，而且还节约了劳动力，这在劳动力成本日益高涨的今天使用水溶性肥料的效益是显而易见的。但是目前，水溶肥没有规范的的施肥设施，有的设施占地面积过大，有的设施无法过滤掉水溶肥中的不溶物，造成滴灌管路堵塞。

针对上述技术问题，现有技术中提供对应的技术方案，例如专利号为200920021910.2、名称为一种与滴灌配套的施肥罐的中国专利提供的技术方案：该施肥罐包括罐体、过滤筒、搅拌器、管道，所述罐体为圆筒形，所述过滤筒套在罐体内，所述罐体与过滤筒之间为水肥混合区，所述罐体底部内侧设有一带叶轮的搅拌器，所述进水管的一端与水肥混合区相通，其进水管开口对着搅拌器上的叶轮，所述进水管的另一端与主管相联，

由于搅拌器在水流的冲击力的作用下旋转，进而再利用旋转的搅拌器搅拌位于罐体与过滤筒之间的水肥混合物，进而使得罐体内的肥料浓度始终保持一定的浓度，防止了因不同时段进入到滴灌网的肥水浓度不同，影响作物的生长。

然而，上述施肥罐存在以下问题：当罐体内装满水后，进水管喷出的水受到罐体与过滤筒之间的水及肥料的影响，冲击力减弱，使得罐体内的水肥混合物的混合效果降低，以及还会出现肥料浓度前后浓度不同的问题；同时，由于受滴灌系统的额定供水压力的限制，无法通过提高管道供水压力来提高水的冲击力的方式来改变上述技术问题。

目前应用在我国农业灌溉一线的注肥器主要来自西方发达国家，它们性能良好，但是价格昂贵，，国内生产的注肥器则尺寸庞大，安装占用空间过大，不利于在温室大棚内等有限的空间内安装和使用。

技术实现要素：

本实用新型的目的在于提供一种装置本体的上班部分设有粉碎层，有的肥料呈颗粒状，放入水中需要很长的时间才能完全融化，在喷洒过程中甚至还会出现堵塞喷口的情况，通过粉碎层中的研磨板进行粉碎性研磨后进入搅拌层，将肥料与水进行充分的混合均匀的全自动水肥一体机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种全自动水肥一体机，包括装置本体、主控电路，所述装置本体的上方设有漏斗，所述漏斗的下方设有粉碎层，所述漏斗的下边缘与粉碎层通过焊接连接在一起，所述粉碎层的下方设有搅拌层，所述搅拌层的一侧设有外接水管，搅拌层的另外一侧设有电路箱，所述外接水管通过焊接固定在搅拌层上，电路箱通过固定扣固定在搅拌层的外侧，所述搅拌层的下方设有压缩气缸，所述压缩气缸的两侧设有关节活动连接件，关节活动连接件上设有伸缩喷嘴，伸缩喷嘴与关节活动连接件为一体结构，所述压缩气缸的底部设有多方向滚轮，多方向滚轮通过固定螺丝固定在压缩气缸的底部。

优选的，所述粉碎层的内部设有研磨板，所述研磨板上设有粉碎刀口，所述研磨板的上方设有粉碎刀口，粉碎刀口的中点固定在研磨板的中间。

优选的，所述主控电路上设有变压器，所述变压器的一端设有电源模块，所述电源模块的一端设有主控电路，所述主控电路的一端设有控制模块，所述电源模块、主控电路、控制模块相互串联。

优选的，所述控制模块的一端设有水压控制模块，所述水压控制模块的一侧设有动作控制模块，所述动作控制模块的一侧设有电动驱动模块，所述电动驱动模块的一侧设有肥料阀门控制器，所述水压控制模块、动作控制模块、电机驱动模块、肥料阀门控制器相互并联。

优选的，所述关节活动连接件的摆动角度范围为30°-120°。

优选的，所述伸缩喷嘴的射程为0m-15m。

与现有技术相比，本实用新型的有益效果是：

(1)在装置本体的上班部分设有粉碎层，有的肥料呈颗粒状，放入水中需要很长的时间才能完全融化，在喷洒过程中甚至还会出现堵塞喷口的情况，通过粉碎层中的研磨板进行粉碎性研磨后进入搅拌层，将肥料与水进行充分的混合均匀。

(2)压缩气缸的两侧的设有关节活动连接件，通过关节活动连接件来摆动伸缩喷嘴，通过摆动伸缩喷嘴的角度可以改变喷射肥料的范围。

附图说明

图1为本实用新型的结构示意图；

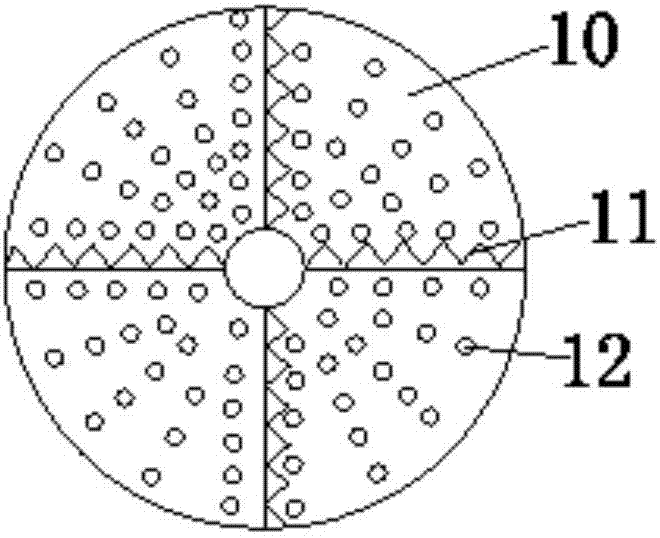

图2为本实用新型粉碎层结构示意图；

图3为本实用新型主控电路示意图。

图中：1、漏斗；2、粉碎层；3、电路箱；4、搅拌层；5、伸缩喷嘴；6、压缩气缸；7、外接水管；8、关节活动连接件；9、多方向滚轮；10、研磨板；11、粉碎刀口；12、研磨圆孔；13、变压器；14、电源模块；15、主控电路；16、控制模块；17、水压控制模块；18、动作控制模块；19、电机驱动模块；20、肥料阀门控制器；21、装置本体。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，图2，本实用新型提供一种技术方案：一种全自动水肥一体机，包括装置本体21、主控电路15，装置本体21的上方设有漏斗1，漏斗1的下方设有粉碎层2，漏斗1的下边缘与粉碎层2通过焊接连接在一起，有的肥料呈颗粒状，放入水中需要很长的时间才能完全融化，在喷洒过程中甚至还会出现堵塞喷口的情况，通过粉碎层2中的研磨板10进行粉碎性研磨后进入搅拌层4，将肥料与水进行充分的混合均匀。粉碎层2的下方设有搅拌层4，搅拌层4的一侧设有外接水管7，搅拌层4的另外一侧设有电路箱3，外接水管7通过焊接固定在搅拌层4上，电路箱3通过固定扣固定在搅拌层4的外侧，搅拌层4的下方设有压缩气缸6，压缩气缸6的两侧设有关节活动连接件8，通过关节活动连接件8来摆动伸缩喷嘴5，通过摆动伸缩喷嘴5的角度可以改变喷射肥料的范围，关节活动连接件8的摆动角度范围为30°-120°，关节活动连接8件上设有伸缩喷嘴5，伸缩喷嘴5的射程为0m-15m，伸缩喷嘴5与关节活动连接件8为一体结构，压缩气缸6的底部设有多方向滚轮9，多方向滚轮9通过固定螺丝固定在压缩气缸6的底部。

粉碎层2的内部设有研磨板10，研磨板10上设有粉碎刀口11，研磨板10的上方设有粉碎刀口11，粉碎刀口11的中点固定在研磨板10的中间。

请参阅图3，主控电路15上设有变压器13，在变压器13的一端设有电源模块14，在电源模块14的一端设有主控电路15，主控电路15的一端设有控制模块16，在电源模块14、主控电路15、控制模块16相互串联。

控制模块16的一端设有水压控制模块17，水压控制模块17的一侧设有动作控制模块18，动作控制模块18的一侧设有电动驱动模块19，电动驱动模块19的一侧设有肥料阀门控制器20，水压控制模块17、动作控制模块18、电机驱动模块19、肥料阀门控制器20相互并联。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
