一种墙体草坪装饰板的制作方法

本实用新型涉及绿化装置领域，尤其是一种墙体草坪装饰板。

背景技术：

随着经济的发展，城市化进程的加快，越来越多的绿地面积被开垦出来建设楼房、工厂及其他商业用途，城市中的人均绿化面积急速下降，不仅破坏人类原本生活的舒适环境，使大自然中净化空气、吸收粉尘及释放氧气等能力降低，同时也促发了全球气候变暖、热岛效应现象的发生，极大危害人类和其他物种的赖以生存场所。

因此，人们通过在居住小区内设置花园、路边种植树木或在办公场所、家里种植绿色植物等多种方式增加绿化率，近年来，更兴起一种悬挂在墙体的绿化装置，不仅利于城市绿化，缓解紧张情绪，也能在炎热天气也能为建筑降温，节省空调用电。但现今公布的墙体绿化装置，不仅结构复杂，安装困难，并且需要定时对绿化装置内的植物进行灌溉，既需要增添人力进行维护，也需要大量的水资源。

技术实现要素：

本实用新型克服了现有技术中的缺点，提供一种墙体草坪装饰板，结构简单，安装方便，并且设计出抽取方便的物料盘放置凝胶和种子，投料及清理方便，维护方便，美观性好。

为了解决上述技术问题，本实用新型是通过以下技术方案实现的：

一种墙体草坪装饰板，由底至外依次设置有钢板层、防水层和种植层，所述钢板层、防水层和种植层通过螺栓连接；所述种植层包括盒体、设置在盒体内用于放置凝胶和种子的物料盘，所述盒体内固接有定位条，所述物料盘与定位条滑动连接，所述物料盘底部设置有第一透水孔；所述盒体顶端固接有接水器，所述接水器底部设置有第二透水孔、中部设置有用于放置海绵的腔体、顶部设置有固定板，所述固定板与腔体卡接。

进一步地，还包括设置在所述盒体底端的出水管。

进一步地，还包括设置在所述物料盘两侧与盒体两侧的定位孔。

进一步地，还包括与所述定位孔配套使用的销钉。

进一步地，所述钢板层上设置有与墙体固定用的螺栓孔。

进一步地，所述钢板层顶端设置有弧位。

进一步地，所述弧位上设置有导水槽。

进一步地，所述第二透水孔直径大于所述第一透水孔。

与现有技术相比，本实用新型的有益效果是：

(1)对墙体保护性好：本实用新型由底至外设置有钢板层和防水层，结构坚固，并且有效阻隔水分和植物对墙体的侵害，不破坏墙体的内部结构，保护性能好；(2)节约水资源：在物料盘中放置凝胶，接水器会接取雨水给保水性好的凝胶吸收，不需增添人员额外用水灌溉，节约维护成本；(3)安装方便：本实用新型结构简单，先将钢板层与墙体固定后，依次使用螺栓即可将防水层和种植层固定，步骤简单，无需复杂安装工具。

附图说明

附图用来提供对本实用新型的进一步理解，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制，在附图中：

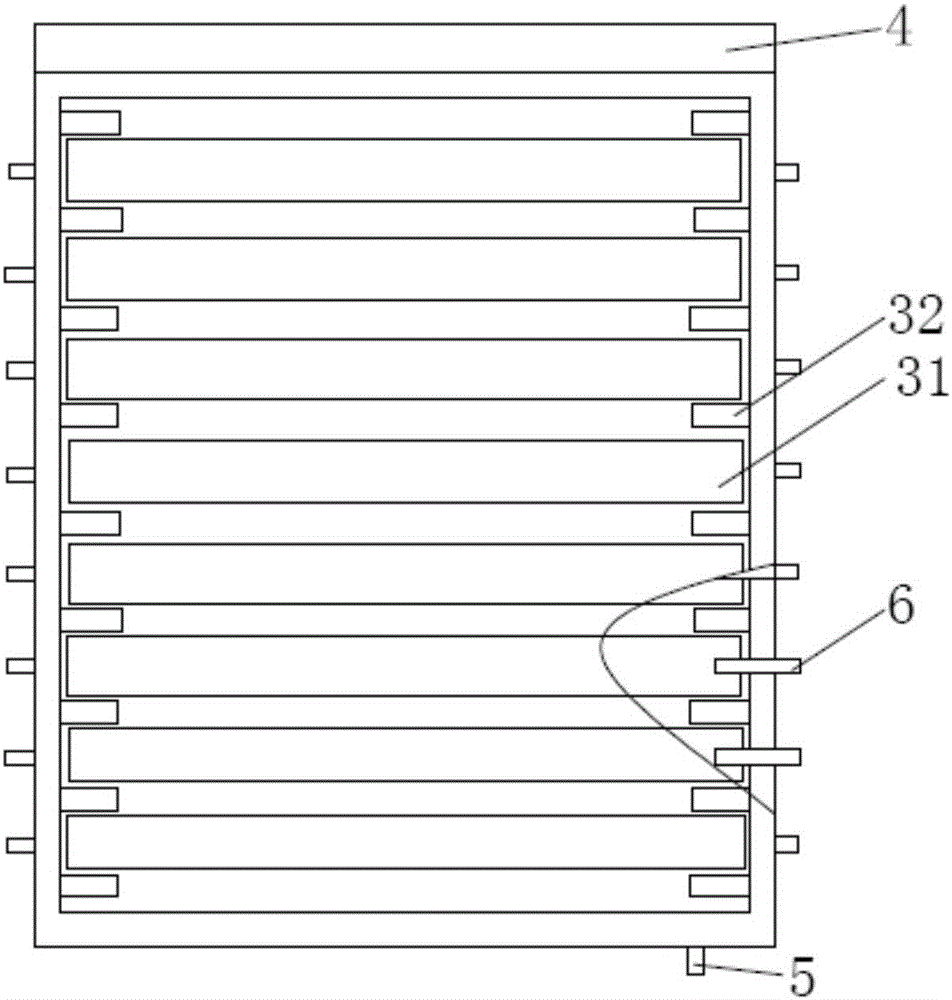

图1是本实用新型所述一种墙体草坪装饰板的正视图；

图2是本实用新型所述一种墙体草坪装饰板的侧视图；

图3是钢板层正视图；

图4是钢板层侧视图；

图5是接水器的结构示意图。

图中，1—钢板层；11—螺栓孔；12—弧位；121—导水槽；2—防水层；3—种植层；31—物料盘；311—第一透水孔；32—定位条；4—接水器；41—第二透水孔；42—腔体；43—固定板；5—出水管；6—销钉。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

如图1和图2所示，一种墙体草坪装饰板，由底至外依次设置有钢板层1、防水层2和种植层3，钢板层1、防水层2和种植层3通过螺栓连接；种植层3包括盒体、设置在盒体内用于放置凝胶和种子的物料盘31，在物料盘31中放入凝胶，凝胶吸水后能膨胀，并且具有很好的保水能力，减少水分的蒸发，源源不断地给种子水分，使种子发芽、长草；盒体内固接有定位条32，物料盘31与定位条32滑动连接，使物料盘31既容易抽取，也能固定，在物料盘31底部设置有第一透水孔311，能使上层物料盘31中的水分流至下一层，在盒体底端还设置有出水管5，使多余的水分排出，避免累积在盒体内发臭或腐蚀；在物料盘31两侧与盒体两侧均设置有定位孔，使用与定位孔配套的销钉6，即可将物料盘31与盒体进行固定，不会滑出或掉落，当需要把物料盘31取出来换料或清理时，直接将销钉6拔出即可。

本实用新型墙体草坪装饰板不需人工用水灌溉，是靠接取雨水对草坪装饰板内的草补充水分，在物料盘31中放入凝胶，由于凝胶具有一定的锁水作用，并且草的用水量不多，因此，凝胶中的水分能支撑到下一轮的降雨，再继续补充水分；在盒体顶端固接有接水器4，如图3所示，接水器4底部设置有第二透水孔41、中部设置有用于放置海绵的腔体42、顶部设置有固定板43，第二透水孔41会将雨水流落至物料盘31中，并通过物料盘31中的第一透水孔311层层流落，在腔体42中放入海绵，海绵能将混夹在雨水中的尘土或其他杂质进行隔离，避免尘土或其他杂质流入到墙体草坪装饰板的内部，保护内部清洁，固定板43两头卡接在与腔体42两端，用于固定海绵不被吹走，雨水会从固定板43的两侧进入到海绵，再进入到墙体草坪装饰板的内部。

如图4和图5，在钢板层1上设置有与墙体固定用的螺栓孔11，钢板层1顶端设置有弧位12，弧位12上设置有导水槽121，由于钢板层1是和墙体紧贴，弧位12和导水槽121能令沿墙体滑落的雨水卸去，不会积藏水在墙体草坪装饰板的顶端。

第二透水孔41直径大于第一透水孔311，使接水器4中的雨水能以较快速度流入到物料盘31中。

最后应说明的是：以上仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，但是凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
