一种苗期收卸膜机的扶苗结构的制作方法

本发明涉及农业机械技术领域，尤其是一种苗期收卸膜机的扶苗结构。

背景技术：

地膜看上去薄薄一层，但作用相当大。不仅能够提高地温、保水、保土、保肥提高肥效，而且还有灭草、防病虫、防旱抗涝、抑盐保苗、改进近地面光热条件，近年来以其增温、保墒、抑制杂草生长、增加作物产量等显著特点，

地膜覆盖技术的推广，也有力地促进了化工、轻工、农机制造、农资供销、交通运输等相关产业的发展。由地膜覆盖技术发展到大棚蔬菜，使人们在寒冷的季节也能吃到新鲜的蔬菜，改善和提高了人们的生活水平。由于地膜种植在田地内覆盖大量的塑料薄膜，作物收获后残留在土壤中，难以降解，对土壤造成了污染和损害。随着地膜覆盖栽培技术推广年限的延长，由于不重视残膜回收，导致大量残膜留在土壤中，影响土壤耕性，破坏土壤结构，逐步影响烟草等作物的正常生长，影响土壤的可持续利用与发展，对农业产生环境产生不利影响。对此必需采取有效措施综合治理，防止地膜污染危害。并且地膜应用范围广、面积大，实行人工揭膜与清除残膜，劳动强度大，费工时且回收率低，捡拾不净,应用机械回收地膜己经成为必然趋势。对此发明了一种苗期割膜、耙膜、卷膜一体回收机，主要完成割膜、卷膜、收膜作业。其工作性能的好坏直接影响到收膜的质量。因此，研制一种高效的苗期地膜回收机具显得十分重要。

技术实现要素：

本发明所要解决的技术问题是：提供一种苗期收卸膜机的扶苗结构，在对地膜进行切割时，能对苗木进行护理，以克服现有技术的不足。

本发明是这样实现的：

一种苗期收卸膜机的扶苗结构，包括扶苗部件，该扶苗部件包括至少2块横截面为“∪”形结构的支撑板，给支撑板平行放置且彼此固定，在支撑板的内空中设置一排转辊，转辊两侧的滚轴插入支撑板两侧的挡板内且可实现转辊自由转动，在扶苗部件一侧设置套筒且该套筒与苗期收卸膜机机架上的固定轴连接实现扶苗部件可绕着苗期收卸膜机机架转动，在扶苗部件另一侧底部设置割膜刀。

前述的一种苗期收卸膜机的扶苗结构中，在支撑板底侧均匀布置通孔，通过设置通孔，可将堆积在支撑板水分或泥渣进行快速泄露，避免水分或泥渣对苗木的叶片进行破坏，尤其是烟叶。

前述的一种苗期收卸膜机的扶苗结构中，所述割膜刀通过螺栓与扶苗部件固定，通过螺栓可调整割膜刀的角度，实现对不同地质的地膜进行切割。

前述的一种苗期收卸膜机的扶苗结构中，在套筒侧的扶苗部件顶部设置U字形连接部件，在U字形连接部件上端面设置通孔，导向杆一端插入通孔，另一端与机架固定连接，压缩弹簧套在导向杆上，该压缩弹簧位于机架和U字形连接部件上端端面之间且彼此预紧，通过设置预紧弹簧，实现扶苗部件处于预紧状态，且能实现割膜刀根据垄的高低不同或软硬不同进行割膜，减少对割膜刀的破坏，同时在割膜刀和预紧弹簧作用，使得扶苗部件能保证苗木与切割刀在安全高度内。

由于采用了上述技术方案，与现有技术相比，本发明通过在支撑板上设置转辊，实现在切割地膜过程中苗木上的叶片通过转辊与机架及割膜刀分离，避免在割膜过程中造成也苗木叶片的破坏，同时扶苗部件位置可时时调整，使得可根据苗木的实际高度进行调整，最大化保证苗木叶片，本发明结构简单，制作方便，实用性强。

附图说明

附图1是本发明的示意图；

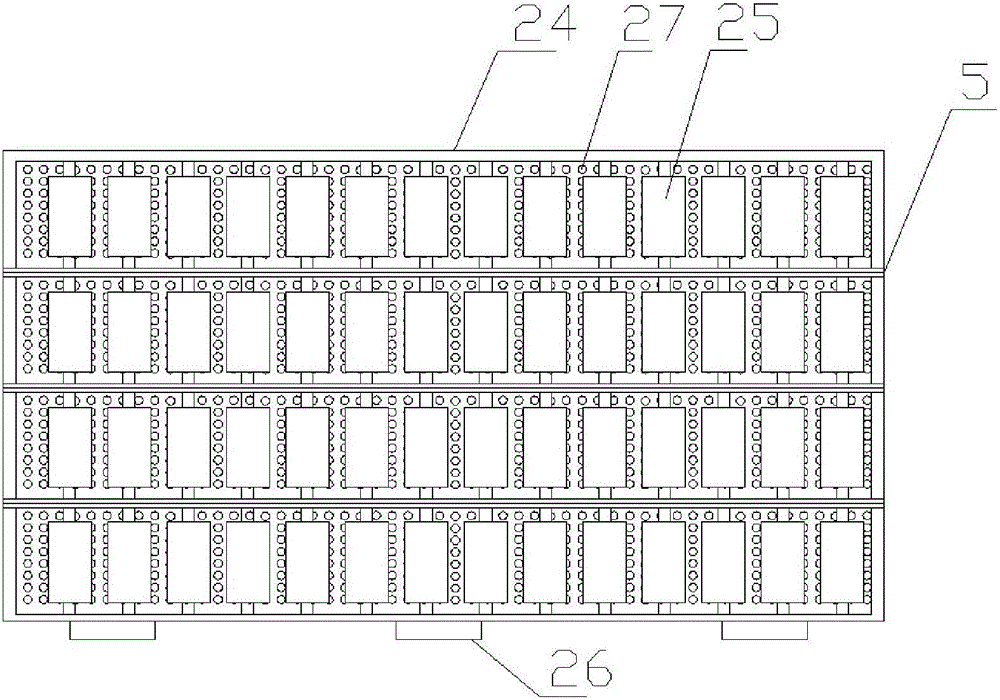

附图2是本发明扶苗部件的平面示意图；

附图3是本发明应用示意图；

附图4是附图3的左视图；

附图5是附图3的俯视图。

具体实施方式

本发明的实施例：一种苗期收卸膜机的扶苗结构，如附图所示，包括扶苗部件5，该扶苗部件5包括至少2块横截面为“∪”形结构的支撑板24，给支撑板24平行放置且彼此固定，在支撑板24的内空中设置一排转辊25，转辊25两侧的滚轴插入支撑板24两侧的挡板内且可实现转辊25自由转动，在扶苗部件5一侧设置套筒26且该套筒26与苗期收卸膜机机架上的固定轴连接实现扶苗部件5可绕着苗期收卸膜机机架转动，在扶苗部件5另一侧底部设置割膜刀19。

其中在支撑板24底侧均匀布置通孔27，该割膜刀19通过螺栓28与扶苗部件5固定，通过螺栓28可调整割膜刀19的角度，在套筒26侧的扶苗部件5顶部设置U字形连接部件29，在U字形连接部件29上端面设置通孔30，导向杆31一端插入通孔30，另一端与机架固定连接，压缩弹簧32套在导向杆31上，该压缩弹簧32位于机架和U字形连接部件5上端端面之间且彼此预紧。

本实施例应用于一种苗期双边收膜、卸膜一体机，如附图所示，包括机架3，在机架3底部后端设置车轮组件1，在机架3底部前端对称设置橡胶万向轮2，在机架3尾部一侧设置收膜箱14，在机架3内侧一边设置扶苗部件5，在扶苗部件5正下方设置地膜铲4且该地膜铲4与机架固定连接，在地膜铲4与收膜箱14之间设置传输结构，该传输结构包括位于地膜铲4尾部的从动滚筒10和位于收膜箱14进口处的主动滚筒7，带齿式传送带6套在动滚筒10和主动滚筒7并配合，在机架3顶部设置发动机8，设在发动机8一侧的变速系统9通过动力皮带11与发动机8连接，变速系统9作为动力输出源驱动车轮组件1和主动滚筒7。

其中在机架3前端端头设置差速转向器20，在差速转向器20两侧分别设置转动轴21且该转动轴21另一端通过轴承固定在机架3上，在转动轴21端头上设置一侧设置链轮一22和链轮二23，在机架3前面中部设置行走链轮16，链条一12和链条三17将两侧对应的链轮一22、行走链轮16和车轮组件1连接配合，链轮二23和对应主动滚筒7通过链条二13连接起来，实现通过车轮组件1两侧的速度差实现转速，同时对应侧的带齿式传送带6收集地膜的速度与行走速度保持对应，该扶苗部件5内侧通过铰链与机架3连接，扶苗部件5外侧设置与扶苗部件5垂直的割膜刀。

具体使用时

工作时，主要由割膜刀从陇中间割开，在由地膜铲把膜趴到陇沟，通过发动机传动轴由皮带带动变数器输出经过皮带轮带动卷膜传送带，进行卷膜-收膜操作，本发明所述苗期割膜、收膜、卸膜一体回收机便于在地膜回收后完成卸膜工作，方便、快捷，为连续卷膜带来便利，缩短了再次卷膜的辅助工时，大大提高了工作效率。。

上述方案的描述是为便于该技术领域的普通技术人员能理解和使用的发明，熟悉本领域技术的人员显然可以容易地对实施方案做出各种修改，因此，本发明不限于上述实方案，本领域技术人员根据本发明的方法，不脱离本发明范畴所做出的改进和修改都应该在本发明的保护范围之内。
