一种催眠驱蚊灯的制作方法

本发明涉及一种灯具，尤其涉及一种催眠驱蚊灯。

背景技术：

现有的灯具通常只具备照明的作用，有些人睡觉的时候习惯插一个小夜灯，而夏天的时候有蚊子，现在有了驱蚊液能够插在插座上杀死蚊子，当时不具备照明功能，夜晚睡觉的时候听一些促进睡眠的音乐能够提高人民的睡眠质量，治疗失眠，但是现有的灯具不具备这些的功能。

技术实现要素：

为解决上述技术问题，本发明的目的是提供一种能够方便夜晚照明，具有驱蚊作用，提高睡眠质量的催眠驱蚊灯。

本发明提出的一种催眠驱蚊灯，包括壳体，所述壳体的底部中间设有供驱蚊液瓶旋入的螺纹孔，所述壳体中竖直固定有加热杆，所述加热杆位于所述螺纹孔中并向下伸出所述壳体，所述壳体的上端中间开设有透气孔，所述透气孔与所述螺纹孔连通，所述壳体的正面设有凹槽，所述凹槽中固定有led灯管，所述凹槽上设有透明盖，所述透明盖固定在所述壳体上并封盖住所述led灯管，所述壳体中设有音乐播放器，所述壳体的正面设有扬声孔，所述壳体的背面设有电源插头，所述加热杆、led灯管和音乐播放器均与所述电源插头电性连接。

作为本发明的进一步改进，所述壳体的正面设有音量调节旋钮，所述调节旋钮能够控制所述音乐播放器的打开和关闭。

作为本发明的进一步改进，所述壳体的正面还设有控制led灯管打开和关闭的开关。

作为本发明的进一步改进，所述壳体呈“凸”字型。

作为本发明的进一步改进，所述led灯管位于所述扬声孔的正上方。

作为本发明的进一步改进，所述音量调节旋钮与所述扬声孔并排间隔设置。

作为本发明的进一步改进，所述开关与所述led灯管并排间隔设置。

作为本发明的进一步改进，所述音乐播放器中存储有促进睡眠的音乐。

借由上述方案，本发明至少具有以下优点：通过在壳体上安装驱蚊液瓶，利用加热杆给驱蚊液瓶中的驱蚊液加热，使其蒸发成气体从透气孔中排出，从而起到驱蚊的作用，通过led灯管能够达到照明的效果，通过音乐播放器能够播放音乐，提高睡眠质量。

上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。

附图说明

图1为本发明催眠驱蚊灯的结构示意图；

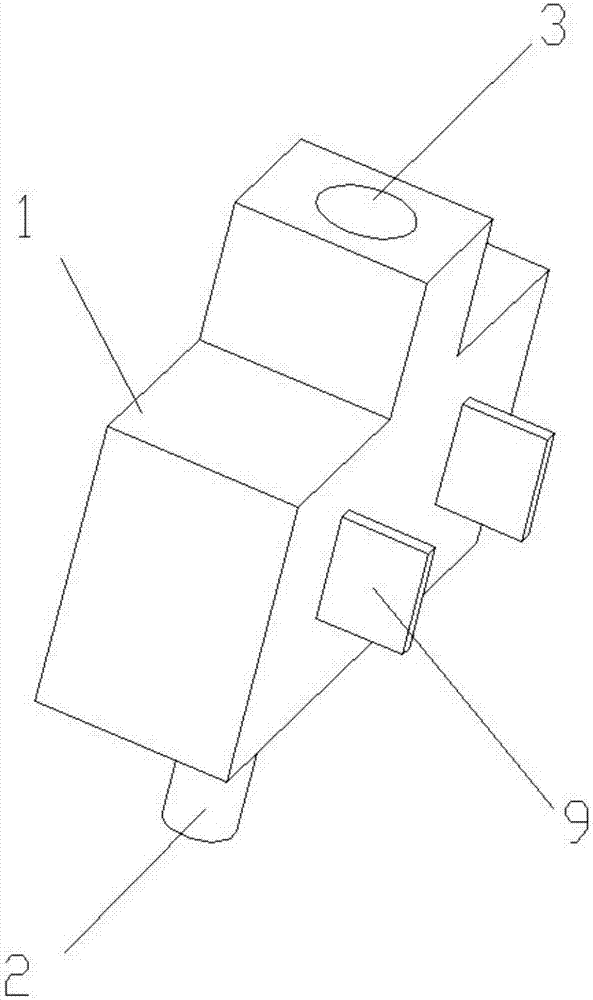

图2为本发明催眠驱蚊灯的立体图。

具体实施方式

下面结合附图和实施例，对本发明的具体实施方式作进一步详细描述。以下实施例用于说明本发明，但不用来限制本发明的范围。

实施例：一种催眠驱蚊灯，包括壳体1，所述壳体的底部中间设有供驱蚊液瓶旋入的螺纹孔12，所述壳体中竖直固定有加热杆2，所述加热杆位于所述螺纹孔中并向下伸出所述壳体，所述壳体的上端中间开设有透气孔3，所述透气孔与所述螺纹孔连通，所述壳体的正面设有凹槽4，所述凹槽中固定有led灯管5，所述凹槽上设有透明盖6，所述透明盖固定在所述壳体上并封盖住所述led灯管，所述壳体中设有音乐播放器7，所述壳体的正面设有扬声孔8，所述壳体的背面设有电源插头9，所述加热杆、led灯管和音乐播放器均与所述电源插头电性连接。

所述壳体的正面设有音量调节旋钮10，所述调节旋钮能够控制所述音乐播放器的打开和关闭。

所述壳体的正面还设有控制led灯管打开和关闭的开关11。

所述壳体呈“凸”字型。

所述led灯管位于所述扬声孔的正上方。

所述音量调节旋钮与所述扬声孔并排间隔设置。

所述开关与所述led灯管并排间隔设置。

所述音乐播放器中存储有促进睡眠的音乐。

通过在壳体上安装驱蚊液瓶，利用加热杆给驱蚊液瓶中的驱蚊液加热，使其蒸发成气体从透气孔中排出，从而起到驱蚊的作用，通过led灯管能够达到照明的效果，通过音乐播放器能够播放音乐，提高睡眠质量，通过关开控制led灯管打开和关闭，通过调节旋钮能够控制所述音乐播放器的打开和关闭，同时能够调节音量大小。

以上所述仅是本发明的优选实施方式，并不用于限制本发明，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为本发明的保护范围。

技术特征：

技术总结
本发明公开了一种催眠驱蚊灯，包括壳体，所述壳体的底部中间设有供驱蚊液瓶旋入的螺纹孔，所述壳体中竖直固定有加热杆，所述加热杆位于所述螺纹孔中并向下伸出所述壳体，所述壳体的上端中间开设有透气孔，所述透气孔与所述螺纹孔连通，所述壳体的正面设有凹槽，所述凹槽中固定有LED灯管，所述凹槽上设有透明盖，所述透明盖固定在所述壳体上并封盖住所述LED灯管，所述壳体中设有音乐播放器，所述壳体的正面设有扬声孔，所述壳体的背面设有电源插头，所述加热杆、LED灯管和音乐播放器均与所述电源插头电性连接，该催眠驱蚊灯能够方便夜晚照明，具有驱蚊作用，提高睡眠质量。

技术研发人员：朱勇
受保护的技术使用者：江苏东方创意文化产业有限公司
技术研发日：2017.05.24
技术公布日：2017.09.15
