种植棚的制作方法

本发明涉及农业技术领域，具体是一种种植棚。

背景技术：

随着人们生活水平越来越高，人们越来越愿意购买自然健康的蔬果，为了满足社会大众对于各个季节蔬果的需求，能够在各种季节都能吃到新鲜的蔬果，而大棚则是解决非当季蔬果无法在当季生长问题的途径之一。但是普通的大棚只是简单的在土地上搭设半圆形大棚，蔬果生长在土地上，而大棚上方空间却未被利用。空间利用率比较低。而且，使用地面土壤进行种植，导致水的利用率比较低，土壤中含有细菌，不利于植物的生长。

而植物需要满足光照，一旦大棚叠加则无法满足植物的光照，但不叠加又造成了大棚上方的空间资源的浪费，技术创新是农业现代化必然需求。

技术实现要素：

本发明提出一种种植棚，解决了现有技术中种植棚的或者空间利用率低或者无法满足植物光照需求的问题。

本发明的技术方案是这样实现的：

一种种植棚，包括棚架和覆盖在所述棚架上的透光层；

所述棚架包括朝阳一侧的前立柱和背阳一侧的后立柱，所述前立柱和后立柱上方架设有顶架；

所述棚架内侧设置有若干组种植架，若干所述种植架排成一列，沿所述前立柱侧设置；若干所述种植架与所述后立柱之间形成过道；

所述种植架包括与所述前立柱相对设置的支撑柱，所述支撑柱与前立柱之间设置有若干层固定板，所述固定板上设有圆形的容置槽，所述容置槽内容置有圆形的种植槽；

所述种植槽的外侧设置有环绕所述种植槽一周的从动齿；所述固定板靠近所述前立柱的一侧设置有穿通孔，每组种植架的若干固定板的穿通孔在竖直方向上形成一条直线，并在其中穿设有一转动轴；所述转动轴的下方连接驱动电机；

所述转动轴上设置有若干齿轮，所述齿轮与所述从动齿啮合；

所述固定板的下方设置有固定斜镜，所述固定斜镜的镜面朝下；所述固定斜镜靠近所述前立柱的一端低于靠近所述支撑柱的一端；

所述后立柱上设有转动镜，所述转动镜的上端铰接在所述后立柱上；所述转动镜的后面下端设置有高度不同的卡头；所述后立柱的下端铰接有支撑杆，所述支撑杆用于支撑在所述卡头的下方；

所述棚架的端部对应所述过道处设置有棚门。

进一步地，所述透光层为塑料层或玻璃层。

进一步地，所述容置槽内设置有环形的凹槽，所述凹槽内容置有若干滚珠，所述种植槽设于所述滚珠上。

进一步地，所述棚架的外侧设置有休息间，所述休息间与所述棚门连通。

进一步地，相邻两个所述种植架之间形成分支过道，所述分支过道与所述过道连接。

本发明的有益效果为：

本发明结构简单，设计合理；种植槽层叠设置，可以提高空间利用率，种植更多的植物；种植槽可以在驱动电机和转动轴的驱动下在容置槽内转动，使得种植槽内的植物可以均匀的获得朝阳侧的光照，提高光照均匀性；设置转动镜和固定斜镜，转动镜将射入的阳光反射至固定斜镜上再反射至种植槽上，提高背阳侧植物的光照强度；分支过道和过道便于人员行走，进行观察和养护；本发明可以提高空间利用率，同时又可以提高光照强度，满足植物生长需求，提高产量。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本发明一个实施例的外部结构示意图；

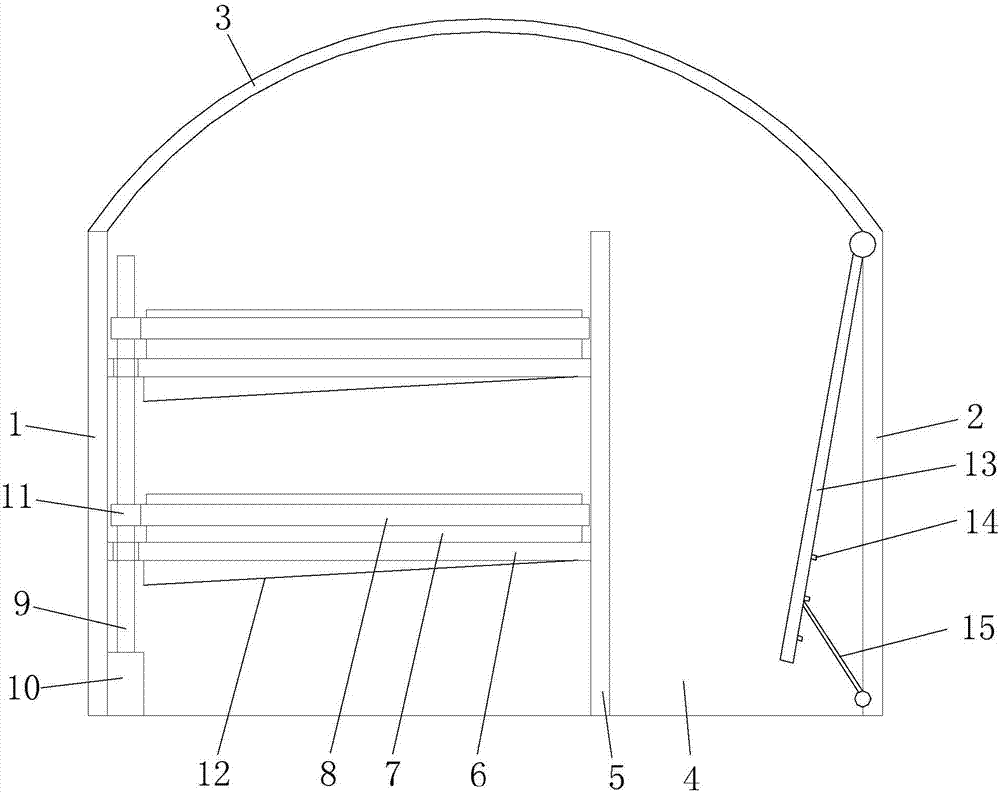

图2是本发明一个实施例的内部结构示意图。

其中：

1、前立柱；2、后立柱；3、顶架；4、过道；5、支撑柱；6、固定板；7、种植槽；8、从动齿；9、转动轴；10、驱动电机；11、齿轮；12、固定斜镜；13、转动镜；14、卡头；15、支撑杆；16、棚门；17、休息间；18、透光层。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1-2所示，本实施例中的种植棚，包括棚架和覆盖在所述棚架上的透光层18；本实施例中，所述透光层18为塑料层，也可以采用玻璃层等其他材质。

所述棚架包括朝阳一侧的前立柱1和背阳一侧的后立柱2，所述前立柱1和后立柱2上方架设有顶架3。

所述棚架内侧设置有若干组种植架，若干所述种植架排成一列，沿所述前立柱1侧设置，即种植架靠近朝阳侧；若干所述种植架与所述后立柱2之间形成过道4，方便人员行走。

所述种植架包括与所述前立柱1相对设置的支撑柱5，所述支撑柱5与前立柱1之间设置有若干层固定板6，固定板6固定在支撑柱5与前立柱1上，可以焊接固定。所述固定板6上设有圆形的容置槽，容置槽由固定板6的上表面向下凹陷；所述容置槽内容置有圆形的种植槽7，种植槽7的外径可以稍小于容置槽的内径，使得种植槽7可以容置于容置槽内且可以转动。

所述种植槽7的外侧设置有环绕所述种植槽7一周的从动齿8，本实施例中从动齿8位于种植槽7的上半部分，使得下方的容置槽不会影响从动齿8；所述固定板6靠近所述前立柱1的一侧设置有穿通孔，每组种植架的若干固定板6的穿通孔在竖直方向上形成一条直线，并在其中穿设有一转动轴9，即该转动轴9穿过该组种植架中的每一个固定板6；所述转动轴9的下方连接驱动电机10；所述转动轴9上设置有若干齿轮11，所述齿轮11与所述从动齿8啮合；则当驱动电机10转动时，可以带动转动轴9和齿轮11转动，从而带动种植槽7在容置槽内转动。本实施例中，所述容置槽内设置有环形的凹槽，所述凹槽内容置有若干滚珠，所述种植槽7设于所述滚珠上，这样可以减小转动摩擦力，使得种植槽7转动更加顺畅。

所述固定板6的下方设置有固定斜镜12，所述固定斜镜12的镜面朝下；所述固定斜镜12靠近所述前立柱1的一端低于靠近所述支撑柱5的一端；所述后立柱2上设有转动镜13，所述转动镜13的上端铰接在所述后立柱2上；所述转动镜13的后面下端设置有高度不同的卡头14；所述后立柱2的下端铰接有支撑杆15，所述支撑杆15用于支撑在所述卡头14的下方；则可以通过调整支撑杆15与不同高度的卡头14的卡接来实现转动镜13的倾斜角度的调整，根据太阳高度角的变化来调整转动镜13的倾斜角度，使得射入的光可以由转动镜13反射至固定斜镜12再反射至种植槽7上，为植物提供光照。

所述棚架的端部对应所述过道4处设置有棚门16，相邻两个所述种植架之间形成分支过道，所述分支过道与所述过道4连接，方便人员进出，进行观察和养护。

本实施例中，所述棚架的外侧设置有休息间17，所述休息间17与所述棚门16连通。由于种植棚内温度较高，人员可以到休息间17进行休息和其他作业。

本实施例使用时，根据需要种植的植物的种类在种植槽7内盛装相应的土壤和肥料，便可以进行种植。在种植过程中，可以通过驱动电机10带动转动轴9转动，齿轮11随之转动，与之啮合的从动齿8带动种植槽7在容置槽内转动，则种植槽7内不同位置的植物都可以经过靠近前立柱1侧，接受更多的光照，使得种植槽7内的植物获得光照更加均匀，生长速率统一。设置转动镜13和固定斜镜12，转动镜13朝向朝阳侧，转动镜13将射入的阳光反射至固定斜镜12上再反射至种植槽7上，提高背阳侧植物的光照强度。分支过道和过道4便于人员行走，进行观察和养护；本发明可以提高空间利用率，同时又可以提高光照强度，满足植物生长需求，提高产量。
