一种锥盘式撒肥机的制作方法

本实用新型涉及一种锥盘式撒肥机，属于农业机械领域。

背景技术：

多施用化学肥料不仅造成了水体持续污染，增加了农业产品中有毒物质的残留，导致地表水富营养化、地下水和蔬菜中硝态氮含量超标等问题，还造成土壤酸化板结，有机质减少，养分结构失调，物理性状变差，部分地块有害金属和有害病菌超标，导致肥力下降，土壤性状恶化，同时也给农业可持续发展带来很大危害。

目前我国农作物亩均化肥用量21.9公斤，远高于世界平均水平的每亩8公斤，是美国的2.6倍，欧盟的2.5倍。由于肥料施用量的大幅增加和利用效率的下降，不仅会造成经济上的巨大损失，而且引起严重的环境污染，形成恶性循环。

有机肥营养元素齐全能够改良土壤，提高产品品质，改善作物根际微生物群，提高植物的抗病虫能力，得到大力推广。但有机肥亩均撒施量较大，目前主要靠人工撒肥，工作强度大，环境恶劣，效率低下，严重阻碍了有机肥行业的发展，目前国内有一些企业和科研单位对有机肥撒施装备进行研究，但是形成产品推向市场的并不多，市场上的撒肥机功能单一只能针对一种肥料进行撒施，且撒肥粗狂，不可精确控制撒肥量，造成肥料过量撒施，不能按需施肥，满足不了市场需求，也满足不了多种性状肥料的按需撒施。为妥善解决撒肥装置撒肥过程中均匀施撒不同性状肥料的问题，本实用新型提供一种锥盘式撒肥机。

技术实现要素：

本实用新型所要解决的技术问题是，克服现有技术的缺点，提供一种可定量撒施多种性状肥料的锥盘式撒肥机，不仅能撒有机肥，还可以精量撒施化学肥料。

为了解决以上技术问题，本实用新型提供一种锥盘式撒肥机，包括固设有肥料箱的机架，所述机架底部还设有可以挂接拖拉机的牵引梁；还包括与肥料箱水平布置的锥盘撒肥机构，所述锥盘撒肥机构包括下挡肥板，所述下挡肥板的后侧竖直向上延伸形成后挡肥板，所述下挡肥板上对称设有两组锥形撒肥盘。

本实用新型进一步限定的技术方案是：

进一步的，所述锥形撒肥盘包括一空心的锥形本体，所述锥形本体的上端为入肥口，下端为出肥口，所述入肥口内安装有渐开线形叶片。

进一步的，所述锥形撒肥盘与后挡板之间设有后导流板。

进一步的，所述两组锥形撒肥盘之间还设有V型导流板，所述下挡肥板的底面上安装有锥齿轮传动箱。

进一步的，所述后导流板为与锥形撒肥盘入肥口的外圆相适配的弧形板。

进一步的，所述V型导流板包括两块与锥形撒肥盘入肥口的外圆相适配的弧形面板。

本实用新型的有益效果是：提供的一种锥盘式撒肥机，通过锥形撒肥盘，可有效施撒不同性状的肥料，降低劳动强度，提高劳动效率。

附图说明

图1为本实用新型一个实施例的结构示意图。

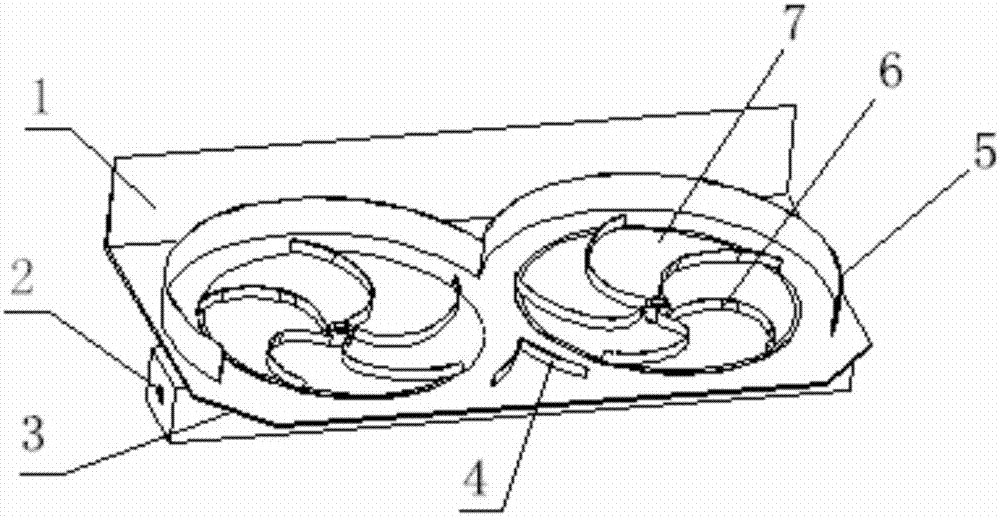

图2为本实用新型锥盘撒肥机构的结构示意图。

具体实施方式

实施例1

本实施例提供的一种锥盘式撒肥机，包括固设有肥料箱的机架，机架底部还设有可以挂接拖拉机的牵引梁12；还包括与肥料箱水平布置的锥盘撒肥机构9，锥盘撒肥机构包括下挡肥板3，下挡肥板的后侧竖直向上延伸形成后挡肥板1，下挡肥板上对称设有两组锥形撒肥盘7。锥形撒肥盘包括一空心的锥形本体，锥形本体的上端为入肥口，下端为出肥口，入肥口内安装有渐开线形叶片6。锥形撒肥盘与后挡板之间设有后导流板5。两组锥形撒肥盘之间还设有V型导流板4，下挡肥板的底面上安装有锥齿轮传动箱2。后导流板为与锥形撒肥盘入肥口的外圆相适配的弧形板。V型导流板包括两块与锥形撒肥盘入肥口的外圆相适配的弧形面板。撒肥机还设置有棘轮调速机构11，肥料箱端部设置有防护网8，肥料箱内部设置有防漏网10。

使用时，左侧锥形撒肥盘顺时针转动，而右侧锥形撒肥盘则逆时针转动，该锥盘锥度为150°，这样可使肥料程上抛运动可增加幅宽，而撒肥叶片设计成渐开线形状不仅可以增加撒肥的幅宽，同时还能够增加撒肥均匀度，可撒施多种性状肥料。

除上述实施例外，本实用新型还可以有其他实施方式。凡采用等同替换或等效变换形成的技术方案，均落在本实用新型要求的保护范围。
