一种节能型农业灌溉装置的制作方法

文档序号:12911040阅读:225来源:国知局
一种节能型农业灌溉装置的制作方法

本实用新型涉及一种节能型农业灌溉装置,属于农业灌溉技术领域。



背景技术:

目前,农业灌溉,主要是指对农业耕作区进行的灌溉作业;农业灌溉方式一般可分为为传统的地面灌溉、普通喷灌以及微灌;农业(包括日益活跃的园艺行业)作为国家的经济命脉和用水大户,长期以来,由于思想意识、资金和技术等方面的原因,一直沿用传统落后的大水漫灌;但随着水资源短缺与需水量逐年增加之间的矛盾日益加剧,大水漫灌正逐渐被注重精确灌水的现代节水灌溉模式所取代。但是,现有的农业灌溉装置存在的节能效果差,灌溉效率低,操控不灵活,智能化程度低,费时费力,功能不够完善,且实用效果差的问题。



技术实现要素:

本实用新型提出一种节能型农业灌溉装置,解决现有技术中等缺点。

为了解决上述技术问题,本实用新型提供了如下的技术方案:

本实用新型一种节能型农业灌溉装置,一种节能型农业灌溉装置,包括地平面、节能控水阀、节能供电装置、控制箱、水泵、抽水管、连接管、喷头,旋转轴承、连接端子、机箱、伸缩管、升降传感器和灌溉管,所述地平面左侧的上端通过机箱连接有控制箱,所述控制箱的右侧与节能供电装置电性连接,所述节能供电装置底部的右侧通过电性连接有水泵,且所述水泵固定连接在机箱内部,所述水泵右侧的下端与抽水管连接,所述水泵的上端通过连接管与灌溉管的左端固定连接,所述灌溉管的下部通过伸缩管连接固定,且伸缩管的内部连接设置有升降传感器,所述灌溉管的表面固定连接有连接端子,且连接端子上设置有节能控水阀,所述连接端子的上部通过旋转轴承固定连接喷头。

作为本实用新型的一种优选技术方案,所述节能供电装置包括太阳能板、逆变器和蓄电池,所述太阳能板的下端通过逆变器与蓄电池电性连接。

作为本实用新型的一种优选技术方案,所述控制箱的内部固定设置有触控屏,所述触控屏的上部固定连接有蓝牙模块,所述触控屏的右上角连接设置有指示灯,所述触控屏的内部连接电路板,所述电路板的下部连接控制器与数据处理器,且数据处理器连接设置在控制器的右侧。

作为本实用新型的一种优选技术方案,所述节能控水阀内置有控水传感器。

作为本实用新型的一种优选技术方案,所述喷头的上端连接设置有土壤湿度探头,且土壤湿度探头的上端连接设置有温度传感器,所述喷头的外部通过电性连接有照明灯带,所述照明灯带具体采用外部套有PE塑料管的LED灯带。

作为本实用新型的一种优选技术方案,所述旋转轴承的内部安装有驱动齿轮。

本实用新型所达到的有益效果是:达到最佳节能控水效果,提高灌溉效率,操控方便灵活,加强了智能化程度,省时省力,且功能完善,实用效果强,在太阳能板、逆变器和蓄电池的配合作用下,进行供电带动水泵抽水,达到了节能供电效果,利用电路板、控制器与数据处理器的配合设置,触控屏控制灵活,通过设置的蓝牙模块,可以利用手机连接操控,提高了智能化程度,通过水泵、抽水管与连接管的配合下,进行对灌溉管通水,利用连接端子与旋转轴承的作用下,通过旋转轴承与驱动齿轮的配合设置,喷头可达到旋转式喷水灌溉,提高灌溉效率,同时通过土壤湿度探头与温度传感器的传感作用下,利用节能控水阀内置的控水传感器,进行自动感应控制喷水的大小,达到了智能节水效果,通过照明灯带的设置,方便夜间灌溉,且照明灯带81为防水设计,利用伸缩管内置的升降传感器的作用下,可通过触控屏进行操控升降,同时,连接管可进行加长,使得提高了适用性,方便灵活,使得完善功能多样性,达到最佳节能灌溉效果。

附图说明

附图用来提供对本实用新型的进一步理解,并且构成说明书的一部分,与本实用新型的实施例一起用于解释本实用新型,并不构成对本实用新型的限制。在附图中:

图1为本实用新型的主要结构示意图;

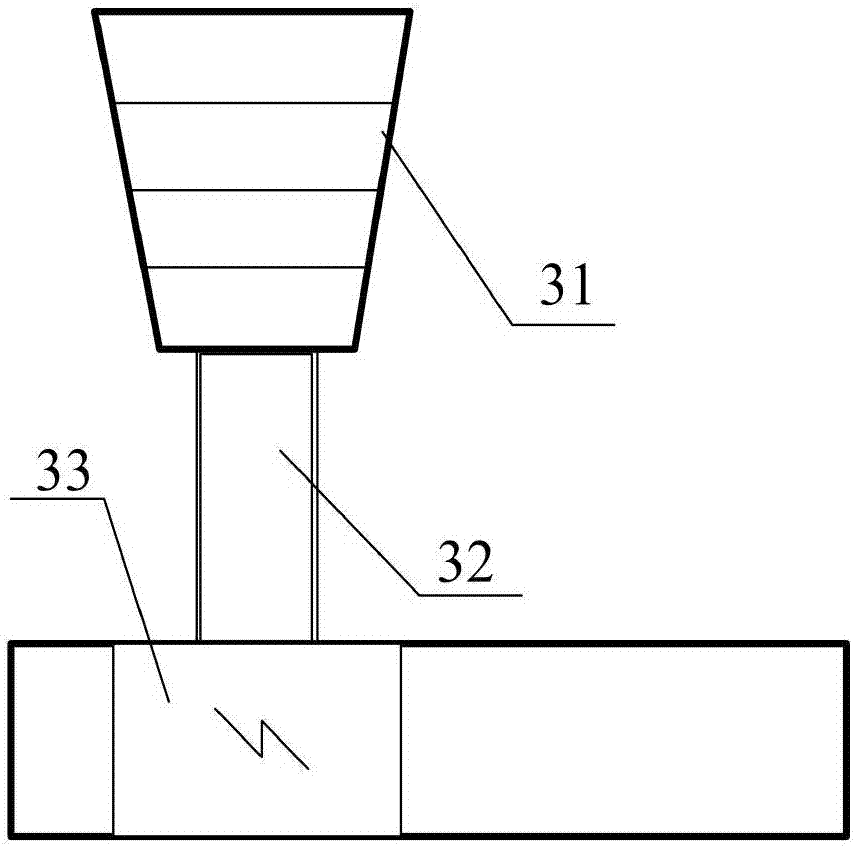

图2为本实用新型节能供电装置的结构示意图;

图3为本实用新型控制箱的结构示意图。

图中:1、地平面;2、节能控水阀;21、控水传感器;3、节能供电装置;31、太阳能板;32、逆变器;33、蓄电池;4、控制箱;41、触控屏;42、电路板;43、控制器;44、数据处理器;45、蓝牙模块;46、指示灯;5、水泵;6、抽水管;7、连接管;8、喷头;81、照明灯带;82、土壤湿度探头;83、温度传感器;9、旋转轴承;91、驱动齿轮;10、连接端子;11、机箱;12、伸缩管;13、升降传感器;14、灌溉管。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明,应当理解,此处所描述的优选实施例仅用于说明和解释本实用新型,并不用于限定本实用新型。

实施例1

请参阅图1至图3,本实用新型提供的一种实施例:一种节能型农业灌溉装置,包括地平面1、节能控水阀2、节能供电装置3、控制箱4、水泵5、抽水管6、连接管7、喷头8,旋转轴承9、连接端子10、机箱11、伸缩管12、升降传感器13和灌溉管14,地平面1左侧的上端通过机箱11连接有控制箱4,控制箱4的右侧与节能供电装置3电性连接,节能供电装置3底部的右侧通过电性连接有水泵5,且水泵5固定连接在机箱11内部,水泵5右侧的下端与抽水管6连接,水泵5的上端通过连接管7与灌溉管14的左端固定连接,灌溉管14的下部通过伸缩管12连接固定,且伸缩管12的内部连接设置有升降传感器13,灌溉管14的表面固定连接有连接端子10,且连接端子10上设置有节能控水阀2,连接端子10的上部通过旋转轴承9固定连接喷头8,节能供电装置3包括太阳能板31、逆变器32和蓄电池33,太阳能板31的下端通过逆变器32与蓄电池33电性连接,控制箱4的内部固定设置有触控屏41,触控屏41的上部固定连接有蓝牙模块45,触控屏41的右上角连接设置有指示灯46,触控屏41的内部连接电路板42,电路板42的下部连接控制器43与数据处理器44,且数据处理器44连接设置在控制器43的右侧,节能控水阀2内置有控水传感器21,喷头8的上端连接设置有土壤湿度探头82,且土壤湿度探头82的上端连接设置有温度传感器83,喷头8的外部通过电性连接有照明灯带81,照明灯带81具体采用外部套有PE塑料管的LED灯带,旋转轴承9的内部安装有驱动齿轮91。

工作原理:在太阳能板31、逆变器32和蓄电池33的配合作用下,进行供电带动水泵5抽水,达到了节能供电效果,利用电路板42、控制器43与数据处理器44的配合设置,触控屏41控制灵活,通过设置的蓝牙模块45,可以利用手机连接操控,提高了智能化程度,通过水泵5、抽水管6与连接管7的配合下,进行对灌溉管通水,利用连接端子10与旋转轴承9的作用下,通过旋转轴承9与驱动齿轮91的配合设置,喷头8可达到旋转式喷水灌溉,提高灌溉效率,同时通过土壤湿度探头82与温度传感器83的传感作用下,利用节能控水阀2内置的控水传感器21,进行自动感应控制喷水的大小,达到了智能节水效果,通过照明灯带81的设置,方便夜间灌溉,且照明灯带81为防水设计,利用伸缩管12内置的升降传感器13的作用下,可通过触控屏41进行操控升降,同时,连接管7可进行加长,使得提高了适用性,方便灵活,使得完善功能多样性,达到最佳节能灌溉效果。
