一种卡尺环割器的制作方法

本发明涉及农业设备领域，更具体的说是涉及一种卡尺环割器。

背景技术：

环割是指环绕植株的枝干，剥去一定宽度树皮的作法。是促进花芽分化和提高果实品质的种植措施，环割树皮(韧皮部)，因为根系吸收的水分和矿物质沿导管正常上运，经过一段时间，环割上部枝条正常生长，但由于有机物质下运受阻，在切口上端积累许多有机物质，所以形成膨大的愈伤组织或瘤状物。如果时间久了，根系长期得不到有机营养，就会饿死。″树怕剥皮″就是这个道理。如果环割不宽，过一段时间，愈伤组织可以使上下树皮连接起来，恢复物质运输能力。

现有技术中采用的环割器，包括刀片和操作手柄，在现实操作中，其操作过程不能很好的控制环切深度和宽度，需要熟练的操作工才能进行果树环割工作，不能广泛推广。

技术实现要素：

针对现有技术存在的不足，本发明的目的在于提供一种适用范围宽的卡尺环割器，并能稳定的控制切割深度和宽度。

为实现上述目的，本发明提供了如下技术方案：一种卡尺环割器，包括手柄、固定架、活动架、刀头组件，所述固定架固定在手柄的一端，该固定架包括向手柄下方弯曲的曲颈部，所述活动架滑动设置在手柄上，该活动架向手柄侧向延伸有弯曲状的支架，该支架与固定架形成一个卡住树干的钳口，所述活动支架与手柄之间设置有锁定组件，该锁定组件用于锁定活动支架位于手柄的高度，

所述活动架端部在钳口侧设置有第一滚轮，所述固定架端部在钳口侧设置有第二滚轮，所述固定架在曲颈部的内侧设置有刀头组件，

所述刀头组件包括刀座、刀片、定位轮和第一弹簧件，所述刀座滑动设置在曲颈部上，该刀座通过第一弹簧件保持向树干方向具有一个形变压力，所述定位轮设置在刀座朝向树干一端，所述刀座朝向树干一端设置有安装轴，所述定位轮活动套设安装轴与刀座转动连接，所述刀片的数量为两个，两个刀片分别平行设置在定位轮的上方和下方，所述刀片包括背向刀座向定位轮方向伸出的切割部。

作为本发明的进一步改进，所述曲颈部设置第一安装座，该第一安装座设置有贯穿曲颈部的安装孔，所述刀座部分伸入安装孔与第一安装座滑动设置，第一弹簧件设置在刀座和第一安装座之间，所述第一安装座背向刀座的一端铰接设置有手柄，该手柄包括有与刀座相互抵触的凸轮部，所述凸轮部偏心铰接在第一安装座上。

作为本发明的进一步改进，所述第一安装座内壁设置有滑道，所述刀座设置滑块，所述滑块与滑道滑动连接。

作为本发明的进一步改进，所述刀座在定位轮上下方均设置滑槽，所述刀片与滑槽滑动设置，所述刀片设置有用于伸缩调节刀片的调节组件，该调节组件包括伸缩杆、第三弹簧件以及卡板，所述伸缩杆一端连接刀片，一端连接卡板，所述伸缩杆套接第三弹簧件，所述第三弹簧件一端与刀片相互抵触，另外一端与卡板相互抵触，所述刀座对应滑槽背向定位轮侧设置有由若干个锯齿排列的限位齿条，所述限位齿条的数量为两个，两个限位齿条对称设置中间形成一个容纳卡板的调节通道，所述卡板两侧设置有与限位齿条啮合的锯齿，所述第三弹簧件保持卡板与限位齿条啮合。

作为本发明的进一步改进，所述卡板上设置推块，该推块与卡板固定连接，所述推块背向刀片一端面设置有防滑凸纹。

作为本发明的进一步改进，所述锁定组件包括齿条、卡块、第二弹簧件和按钮，所述齿条固定设置在手柄一侧面，所述卡块设置有若干个沿手柄长度方向上排列的限位齿，所述第二弹簧件用于保持限位齿与齿条相互啮合限位，所述活动架套设手柄，该活动架背向齿条一侧设置有安装槽，所述按钮在安装槽可伸缩设置，所述卡块向安装槽一侧延伸有若干个连杆，所述连杆另一端固定连接按钮，所述第二弹簧件设置在按钮与手柄侧壁之间。

其有益效果为：在使用时，两个滚轮与刀头组件形成包围树干的三个支撑点，滚轮与树干抵触，对刀头组件的刀片能够起到引导作用，上下分布的刀片沿树干表面进行环割，刀头组件通过弹性件与固定架弹性连接，能适应树干表面轻微的不规则表面，保证刀片切割深度保持在一个稳定的数值内，本发明通过将环割器设置为卡尺状，下端的活动架通过锁定组件进行滑动调节，来适应不同树径的果树，在安装上更加简便，本申请提供的环割器整体上操作方便，并且切割快速，使得环割保证稳定的深度和宽度。

附图说明

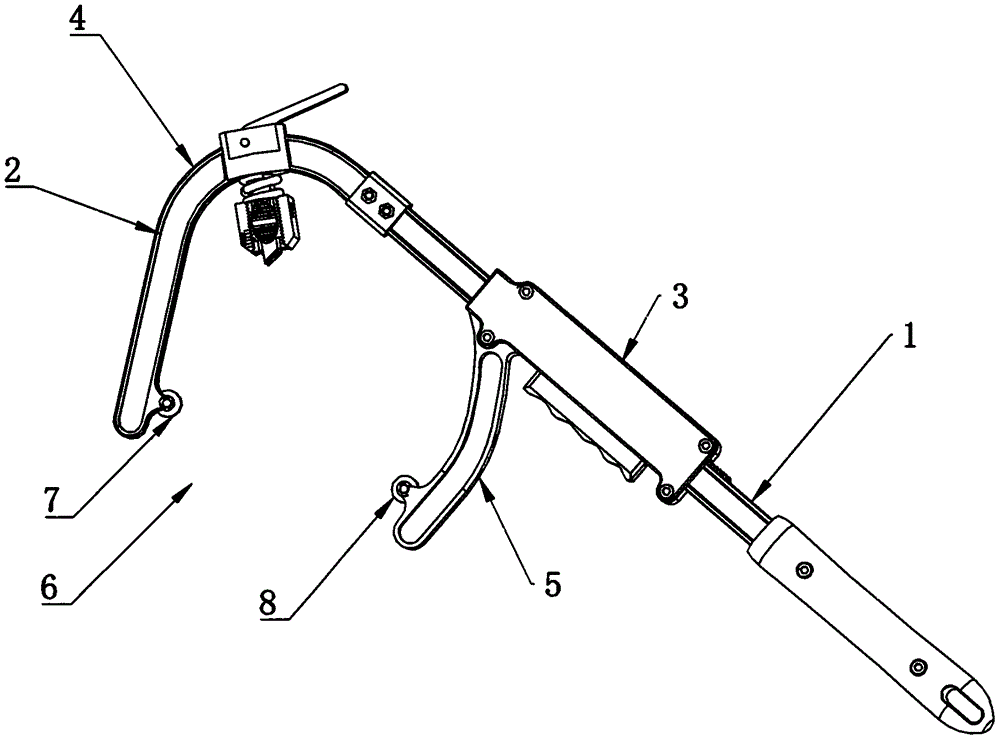

图1为本发明结构示意图；

图2为本发明使用状态图；

图3为本发明剖视图；

图4为图3a处的局部放大图；

图5刀头组件的结构示意图；

图6为刀头组件的剖视图。

1、手柄；2、固定架；3、活动架；4、曲颈部；5、支架；6、钳口；7、第一滚轮；8、第二滚轮；a1、锁定组件；a2、齿条；a3、卡块；a4、第二弹簧件；a5、按钮；a6、限位齿；a7、安装槽；a8、连杆；b1、刀头组件；b2、刀座；b3、刀片；b4、定位轮；b5、第一弹簧件；b6、安装轴；b7、第一安装座；b8、安装孔；b9、手把；b10、凸轮部；b21、滑道；b22、滑块；b23、滑槽；b24、伸缩杆；b25、第三弹簧件；b26、卡板；b27、限位齿条；b28、推块。

具体实施方式

下面将结合附图所给出的实施例对本发明做进一步的详述。

参照图1-6所示，一种卡尺环割器，包括手柄1、固定架2、活动架3、刀头组件b1，所述固定架2固定在手柄1的一端，该固定架2包括向手柄1下方弯曲的曲颈部4，所述活动架3滑动设置在手柄1上，该活动架3向手柄1侧向延伸有弯曲状的支架5，该支架5与固定架2形成一个卡住树干的钳口6，所述活动支架5与手柄1之间设置有锁定组件a1，该锁定组件a1用于锁定活动支架5位于手柄1的高度，锁定组件a1可以为现有技术中的插销结构、啮合卡接结构或者紧固螺母结构，来固定活动架3的位置，

所述活动架3端部在钳口6侧设置有第一滚轮7，所述固定架2端部在钳口6侧设置有第二滚轮8，所述固定架2在曲颈部4的内侧设置有刀头组件b1，滚轮与树干接触面优选设置有防滑层，

所述刀头组件b1包括刀座b2、刀片b3、定位轮b4和第一弹簧件b5，所述刀座b2滑动设置在曲颈部5上，其滑动方向向容纳腔中心延伸方向上，该刀座b2通过第一弹簧件b5保持向树干方向具有一个形变压力，在使用时保持刀片b3始终与树干抵触切割，所述定位轮b4设置在刀座b2朝向树干一端，所述刀座b2朝向树干一端设置有安装轴b6，所述定位轮b4活动套设安装轴b6与刀座b2转动连接，定位轮b4与两个滚轮形成一个三角定位点与树干保持抵触，所述刀片b3的数量为两个，两个刀片b3分别平行设置在定位轮b4的上方和下方，所述刀片b3包括背向刀座b2向定位轮b4方向伸出的切割部，刀片b3伸出定位轮b4的长度为预设的切割长度。

在使用时，两个滚轮与定位轮b4形成包围树干的三个支撑点，滚轮与树干抵触，对刀头组件b1的刀片b3能够起到引导作用，通过推动驱动件绕树干一圈，上下分布的刀头沿树干表面进行环割，刀头组件b1通过弹性件与支架5弹性连接，能适应树干表面轻微的不规则表面，保证并且刀片b3切割深度保持在一个稳定的数值内。

作为改进的一种具体实施方式，所述曲颈部5设置第一安装座b7，该第一安装座b7设置有贯穿曲颈部5的安装孔b8，所述刀座b2与第一安装座b7滑动设置，第一弹簧件b5设置在刀座b2和第一安装座b7之间，第一安装座b7和刀座b2均设置有凸台，第一弹簧件b5抵触在两个凸台之间，所述第一安装座b7背向刀座b2的一端铰接设置有手柄1，该手柄1包括有与刀座b2相互抵触的凸轮部b10，所述凸轮部b10偏心铰接在第一安装座b7上，在使用时，通过旋动手柄1，使得凸轮部b10的突出侧与刀座b2相互抵触，推动刀座b2向树干方向移动伸入树皮中，通过设置手柄1来调节刀座b2的位置，方便支架5安装。

作为改进的一种具体实施方式，所述第一安装座b7内壁设置有滑道b21，所述刀座b2设置滑块b22，所述滑块b22与滑道b21滑动连接，优选的刀座b2与第一安装座b7的连接部呈柱状，通过设置滑道b21和滑块b22，使得刀座b2滑动顺畅，并且限定刀片b3的方向，保证刀座b2不会发生转动。

作为改进的一种具体实施方式，所述刀座b2在定位轮b4上下方均设置滑槽b23，所述刀片b3与滑槽b23滑动设置，所述刀片b3设置有用于伸缩调节刀片b3的调节组件，该调节组件包括伸缩杆b24、第三弹簧件b25以及卡板b26，所述伸缩杆b24一端连接刀片b3，一端连接卡板b26，所述伸缩杆b24套接第三弹簧件b25，所述第三弹簧件b25一端与刀片b3相互抵触，另外一端与卡板b26相互抵触，所述刀座b2对应滑槽b23背向定位轮b4侧设置有由若干个锯齿排列的限位齿条a2，所述限位齿条a2的数量为两个，两个限位齿条a2对称设置中间形成一个容纳卡板b26的调节通道，所述卡板b26两侧设置有与限位齿条a2啮合的锯齿，所述第三弹簧件b25保持卡板b26与限位齿条a2啮合。

在使用时，通过下压卡板b26，将卡板b26与限位齿条a2解除啮合，推动卡板b26前后移动，来带动刀片b3前后移动，通过将刀座b2的刀片b3设置为可伸缩调节，来适应不同树龄的树皮环割需求，能够切割不同的深度。

作为改进的一种具体实施方式，所述卡板b26上设置推块b28，该推块b28与卡板b26固定连接，所述推块b28背向刀片b3一端面设置有防滑凸纹，推块b28提供了一个施力点，在前后推动卡板b26时增加施力点的摩擦力。

作为改进的一种具体实施方式，所述锁定组件a1包括齿条a2、卡块a3、第二弹簧件a4和按钮a5，所述齿条a2固定设置在手柄1一侧面，所述卡块a3设置有若干个沿手柄1长度方向上排列的限位齿a6，所述第二弹簧件a4用于保持限位齿a6与齿条a2相互啮合限位，所述活动架3套设手柄1，该活动架3背向齿条a2一侧设置有安装槽a7，所述按钮a5在安装槽a7可伸缩设置，所述卡块a3向安装槽a7一侧延伸有若干个连杆a8，所述连杆a8另一端固定连接按钮a5，所述第二弹簧件a4设置在按钮a5与手柄1侧壁之间，在需要解除卡块a3与齿条a2之间的啮合限制时，按压按钮a5，推动卡块a3背向齿条a2移动，通过上下移动活动架3来调整钳口6的大小，适应不同树径的树干，另外优选的，将按钮a5设置在手柄1靠近支架5一侧，方便施力调整。

以上所述仅是本发明的优选实施方式，本发明的保护范围并不仅局限于上述实施例，凡属于本发明思路下的技术方案均属于本发明的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理前提下的若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。
