一种动物饮水器的制作方法

文档序号:20457858发布日期:2020-04-21 16:58阅读:598来源:国知局
一种动物饮水器的制作方法

本实用新型属于牲畜用具领域,尤其涉及一种动物饮水器。



背景技术:

动物在人工喂养时,其喂养者往往要花费较大的精力去照顾动物,尤其是在喝水的问题上。在人工喂养时,动物的喝水问题尤为突出,一般的饭食喂养通常可以定时定量,但喂食饮水时,时常会出现动物饮用后水位跟不上、或者水位过高,导致动物不解渴,或水浪费的情况。

传统动物饮水器无法控制水流量,造成大量的水资源浪费,多余的水与粪便混合后难以处理,给养殖场带来很大的环保压力,如果处理不达标又会污染环境,而水槽加水容易污染变质,不利于动物健康。

如何减少动物饮用水的溢漏、饮用残水造成的二次污染,以及避免水位跟不上动物的需要造成动物不解渴或破坏饮水器具,是需要考虑的问题。



技术实现要素:

为了解决以上技术问题,本实用新型提供一种动物饮水器,结构简单,易操作,成本低,合理自动控制水位,使动物饮水量合理合适,减少水污染。

解决以上技术问题的本实用新型中的一种动物饮水器,包括容器,其特征在于:设有外管,外管位于容器内;外管内从上向下依次设有水管、盖帽、弹簧、出水嘴、阀芯、连杆、浮块ⅰ和防滑杆,还设有止回卡片、浮块ⅱ、防滑垫和转轴,所述出水嘴中为中空,阀芯设有阀帽和阀杆,阀帽和阀杆连接成一体;所述盖帽通过弹簧与阀芯连接,盖帽部份伸入水管内,与水管内壁不完全贴合;阀杆端穿过出水嘴,阀帽留在出水嘴孔内,弹簧一端伸入出水嘴中,顶住阀帽;阀杆端与连杆连接,连杆通过浮块ⅰ与防滑杆一端连接,防滑杆另一端位于止回卡片和防滑垫之间;所述浮块ⅱ设在止回卡片上,转轴位于止回卡片下方,中部与止回卡片固定成一体,两端分别与外管侧面连接;所述防滑垫设于靠近防滑杆端部的外管内壁上,与止回卡片一起将防滑杆卡住;所述出水嘴与阀帽连接之间设有垫圈,起密封作用。

本实用新型中设制上下两个浮块,控制最高水位和最低水位,又能使水位器循环加水。上下两个浮块控制最高低水位和最低水位,使高低水位循环加水。

盖帽部份伸入水管内,与水管内壁不完全贴合,水依然可以流出到出水嘴角内。阀杆被左或右拉动时,盖帽与水管端口松开;弹簧向上回缩时,盖帽又伸入水管端口。盖帽一方面顶住弹簧,一方面伸入水管与水管内避进行摩擦,起到支点的作用,也可以限制水管的水流速度和大小。

盖帽顶住弹簧,弹簧顶住阀芯,阀芯变位为出水,回位则停止出水。水从阀芯和垫圈的间隙流出,进入容器中。

容器最高水位为浮块ⅰ底面位置,最底水位为浮块ⅱ底面位置。当水多于最高水位时,浮块ⅰ上升,阀杆回位,弹簧张开,顶住阀帽,垫圈与出水嘴密封,水管停止向容器内加水。当水位底于最低水位时,浮块ⅱ下落,卡片松开,连杆等因为自然重力向下移动,拉动阀杆,阀杆向右偏离,弹簧回缩,松开对阀帽的顶力,垫圈与出水嘴出现空隙,水管向容器内加水。

所述外管一侧与容器一侧面固定连接。

所述外管一侧与容器一侧面固定连接一侧与容器一侧面通过固定螺丝固定连接。

所述浮块ⅱ设在止回卡片靠近外管侧壁端部上。

防滑垫与止回卡片一起将防滑杆卡住,卡住方式是活动式,即可紧可松。

所述止回卡片倾斜设置,靠近外管侧壁一端低,靠近防滑杆一端高。转轴对止回卡片上下移动起支点的作用。

止回卡片倾斜设制,当防滑杆下落时,防滑垫与止回卡片卡紧防滑杆,此时止回卡片倾斜度比较小。当浮块ⅱ向下移动,止回卡片倾斜度变大,与防滑垫的卡力变小,防滑可向下落。当防滑杆向上升时,防滑杆不受防滑垫与止回卡片的卡力,可移动。

所述阀杆端部上设有阀孔,使阀杆和连杆连接方式为挂勾方式。

所述阀杆为直线型或弯曲l型。

所述阀杆为直线型时,阀杆端部右边的外管壁上设有一个支撑点,支撑点阀孔有一定距离,连杆为线,一端固定在阀孔,一端与浮块ⅱ连接固定。

所述支撑点与阀杆端连线和支撑点与浮块ⅱ连线角度≥90℃。

浮块ⅱ等部件因为自重往下落时,牵动连杆对阀杆一个向右的外力,使阀帽与垫圈与出水嘴有空隙,水流出。或浮块ⅱ等部件向上移动,不再给阀杆向右的外力,阀杆回位,阀帽与垫圈与出水嘴密闭,不在出水。

所述阀杆为弯曲l型,容易向右上或向左下小弧度摆动,阀芯变位,从而促使垫圈与出水嘴分离,有空隙,水流出。

所述外管底端口与容器底面有距离。

所述防滑杆底端、转轴底面与外管底端平行或不超出外管底端。

本实用新型控制水位,使动物饮水量合理合适,结构简单,易操作,成本低;不浪费水资源,同时动物也能饮到充足的水。

附图说明

下面结合附图及具体实施方式对本实用新型做更进一步详细说明:

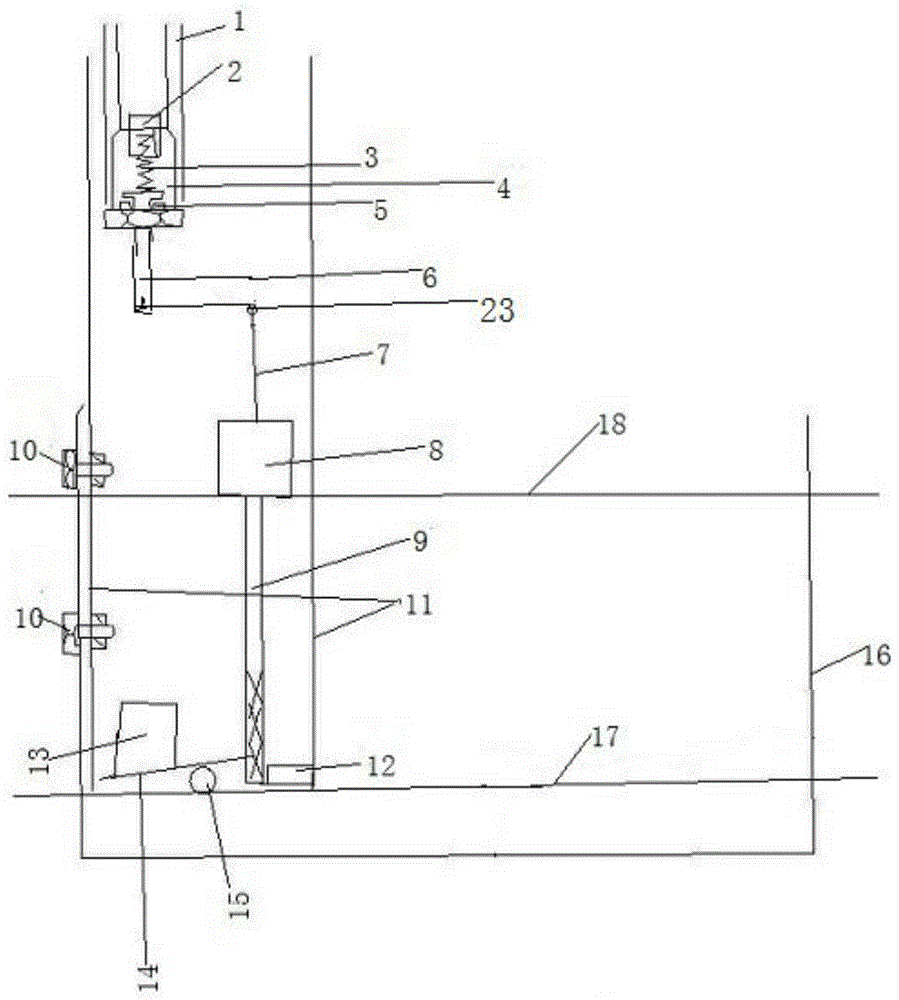

图1为本实用新型中饮水器的结构示意图

图2和图3为本实用新型中饮水器的局部结构放大示意图

图4和图5为本实用新型中出水嘴和弹簧结合的局部结构放大示意图

图6为本实用新型实施例3中饮水器的结构示意图

其中,图中标识具体为:

1.水管,2.环形盖帽,3.弹簧,4.出水嘴,5.垫圈,6.阀杆,7.连杆,8.浮块ⅰ,9.防滑杆,10.固定螺丝,11.外管,12.防滑垫,13.浮块ⅱ,14.止回卡片,15.转轴,16.容器,17.最低水位,18.最高水位,19.阀芯,20.阀孔,21.阀帽,22.出水嘴孔,23.支撑点

具体实施方式

下面结合具体实施方式对本实用新型进行进一步说明:

实施例1

一种动物饮水器,设有容器和外管,外管位于容器内;设有外管,外管位于容器内;外管内从上向下依次设有水管、盖帽、弹簧、出水嘴、阀芯、连杆、浮块ⅰ和防滑杆,还设有止回卡片、浮块ⅱ、防滑垫和转轴,所述出水嘴中为中空,阀芯设有阀帽和阀杆,阀帽和阀杆连接成一体;所述盖帽通过弹簧与阀芯连接,盖帽部份伸入水管内,与水管内壁不完全贴合;阀杆端穿过出水嘴,阀帽留在出水嘴孔内,弹簧一端伸入出水嘴中,顶住阀帽;阀杆端与连杆连接,连杆通过浮块ⅰ与防滑杆一端连接,防滑杆另一端位于止回卡片和防滑垫之间;所述浮块ⅱ设在止回卡片上,转轴位于止回卡片下方,中部与止回卡片固定成一体,两端分别与外管侧面连接;所述防滑垫设于靠近防滑杆端部的外管内壁上,与止回卡片一起将防滑杆卡住;所述出水嘴与阀帽连接之间设有垫圈,起密封作用。

外管底端口与容器底面有距离,防滑杆底端、转轴底面与外管底端平行或不超出外管底端。设制上下两个浮块,控制最高水位和最低水位,又能使水位器循环加水。上下两个浮块控制最高低水位和最低水位,使高低水位循环加水。

阀杆为直线型时,阀杆端部右边的外管壁上设有一个支撑点,支撑点阀孔有一定距离,连杆为线,一端固定在阀孔,一端与浮块ⅱ连接固定。浮块ⅱ等部件因为自重往下落时,牵动连杆对阀杆一个向右的外力,使阀帽与垫圈与出水嘴有空隙,水流出。或浮块ⅱ等部件向上移动,不再给阀杆向右的外力,阀杆回位,阀帽与垫圈与出水嘴密闭,不在出水。

支撑点与阀杆端连线和支撑点与浮块ⅱ连线成钝角。

水从阀芯和垫圈的间隙流出,进入容器中。阀芯复位,回位弹簧张力,出水间隙被封闭,水停止流出。垫圈起密封的作用,密封性好,不漏水。垫圈为胶垫圈,任意性强,密封性好,要水时立即出水,不要时立即封严,不漏水和渗水,方便卫生。

实施例2

一种动物饮水器,设有容器和外管,外管一侧与容器一侧面固定螺丝固定连接;设有外管,外管位于容器内;外管内从上向下依次设有水管、盖帽、弹簧、出水嘴、阀芯、连杆、浮块ⅰ和防滑杆,还设有止回卡片、浮块ⅱ、防滑垫和转轴,所述出水嘴中为中空,阀芯设有阀帽和阀杆,阀帽和阀杆连接成一体;所述盖帽通过弹簧与阀芯连接,盖帽部份伸入水管内,与水管内壁不完全贴合;阀杆端穿过出水嘴,阀帽留在出水嘴孔内,弹簧一端伸入出水嘴中,顶住阀帽;阀杆端与连杆连接,连杆通过浮块ⅰ与防滑杆一端连接,防滑杆另一端位于止回卡片和防滑垫之间;所述浮块ⅱ设在止回卡片上,转轴位于止回卡片下方,中部与止回卡片固定成一体,两端分别与外管侧面连接;所述防滑垫设于靠近防滑杆端部的外管内壁上,与止回卡片一起将防滑杆卡住;所述出水嘴与阀帽连接之间设有垫圈,起密封作用。

浮块ⅱ设在止回卡片靠近外管侧壁端部上,止回卡片倾斜设置,靠近外管侧壁一端低,靠近防滑杆一端高。阀杆和连杆连接方式为挂勾方式,外管底端口与容器底面有距离;防滑杆底端、转轴底面与外管底端平行或不超出外管底端。

阀杆为直线型,阀杆端部右边的外管壁上设有一个支撑点,支撑点阀孔有一定距离,连杆为线,一端固定在阀孔,一端与浮块ⅱ连接固定。支撑点与阀杆端连线和支撑点与浮块ⅱ连线成直角。

浮块ⅱ等部件因为自重往下落时,牵动连杆对阀杆一个向右的外力,使阀帽与垫圈与出水嘴有空隙,水流出。或浮块ⅱ等部件向上移动,不再给阀杆向右的外力,阀杆回位,阀帽与垫圈与出水嘴密闭,不在出水。

实施例3

一种动物饮水器,设有容器和外管,外管一侧与容器一侧面固定螺丝固定连接;外管位于容器内;外管内从上向下依次设有水管、盖帽、弹簧、出水嘴、阀芯、连杆、浮块ⅰ和防滑杆,还设有止回卡片、浮块ⅱ、防滑垫和转轴,所述出水嘴中为中空,阀芯设有阀帽和阀杆,阀帽和阀杆连接成一体,阀杆为弯曲l型;所述盖帽通过弹簧与阀芯连接,阀杆端穿过出水嘴,阀帽留在出水嘴孔内,弹簧一端伸入出水嘴中,顶住阀帽;阀杆端与连杆连接,连杆通过浮块ⅰ与防滑杆一端连接,防滑杆另一端位于止回卡片和防滑垫之间;所述浮块ⅱ设在止回卡片上,转轴位于止回卡片下方,中部与止回卡片固定成一体,两端分别与外管侧面连接;所述防滑垫设于靠近防滑杆端部的外管内壁上,与止回卡片一起将防滑杆卡住;浮块ⅱ设在止回卡片靠近外管侧壁端部上,止回卡片倾斜设置,靠近外管侧壁一端低,靠近防滑杆一端高。阀杆和连杆连接方式为挂勾方式,外管底端口与容器底面有距离;防滑杆底端、转轴底面与外管底端平行或不超出外管底端。

所述阀杆为弯曲l型,容易向右上或向左下小弧度摆动,阀芯变位,从而促使垫圈与出水嘴分离,有空隙,水流出。

本实用新型在实际使用过程中,当容器内水位下降,水位未低于浮块ⅱ时,防滑杆被止回卡片和防滑垫夹住无法下落,此时垫圈、阀帽与出水嘴密闭,没有向容器内加水。当水位消耗至最低水位时,浮块ⅱ下落,卡片松开,防滑杆及浮块ⅰ在自身重力作用下向下掉,给到一个外力使连杆带动水嘴阀杆变位,从而阀帽部份离开出水嘴内壁,阀帽、垫圈与出水嘴之间有空隙,弹簧回缩,盖帽以水管端口为支点,水从空隙流出,水加至容器内最高水位。由于止回卡片向上倾斜,连杆依然可以向上运动,阀杆回位,弹簧向下张力,垫圈、阀帽与出水嘴密闭,加水停止。

以上显示和描述了本实用新型的基本原理和主要特征以及本实用新型的优点,上述实施例和说明书所描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都将落入要求保护的本实用新型范围内。本实用新型要求保护的范围由所附的权利要求书及其等效物界定。
