一种园林施工用树木移植装置的制作方法

本实用新型涉及园林工程技术领域，具体涉及一种园林施工用树木移植装置。

背景技术：

园林工程的概念有广义和狭义之分。从广义上讲，它是综合的景观建设工程，是自项目起始至设计、施工及后期养护的全过程。从狭义上理解，园林工程是指以工程手段和艺术方法，通过对园林各个设计要素的现场施工而使目标园地成为特定优美景观区域的过程，也就是在特定范围内，通过人工手段（艺术的或技艺的）将园林的多个设计要素（也称施工要素）进行工程处理，以使园地达到一定的审美要求和艺术氛围，这一工程实施的过程就是园林工程。

目前，园林施工用树木移植装置，在对树木幼苗进行移动的过程中不便于进行固定，容易导致晃动造成树木幼苗损伤，而且比较费时费力，同时树木幼苗的下料比较麻烦。

技术实现要素：

本实用新型的目的在于提供一种园林施工用树木移植装置，用以解决上述背景技术中提到的园林施工用树木移植装置，在对树木幼苗进行移动的过程中不便于进行固定，容易导致晃动造成树木幼苗损伤，而且比较费时费力，同时树木幼苗的下料比较麻烦等问题。

为实现上述目的，本实用新型提供如下技术方案：一种园林施工用树木移植装置，包括底板，所述底板的底部镶嵌有轴承，所述轴承的内环中安装有橡胶轮安装架，所述橡胶轮安装架的内部安装有橡胶轮，所述底板的顶面一侧焊接有凵型安装板，所述凵型安装板的一侧位于底板的顶面安装有直流电动推杆，所述直流电动推杆的两侧位于底板的表面设置有蓄电池组，所述直流电动推杆的输出端贯穿凵型安装板的外壁安装有挡板，所述挡板的底部一侧外壁通过合页铰接有矩形板，所述矩形板的底部与底板的顶面之间均匀安装有万向滚珠，所述凵型安装板的两侧外壁上对称安装有冂型活动架，所述冂型活动架的端部外壁上开设有插销孔，所述冂型活动架的端部位于凵型安装板的内部均固定有夹紧板，所述夹紧板的外壁上均匀固定有第一弹簧，所述第一弹簧的端部均固定有橡胶板，所述凵型安装板的两侧与夹紧板之间套接有第二弹簧，所述凵型安装板的一侧外壁上铰接有盖板，所述底板的两侧外壁上焊接有推动把手。

优选的，所述直流电动推杆的输出端焊接有矩形连接板，所述矩形连接板通过螺钉安装在挡板的外壁上。

优选的，所述推动把手的端部套接有橡胶套，所述橡胶套的外壁上开设有防滑纹。

优选的，所述底板的顶面开设有与万向滚珠相匹配的滑槽。

优选的，所述橡胶轮至少设置有四组，且四组橡胶轮为两两对称设置。

优选的，所述矩形板至少设置有三组，且三组矩形板之间均通过合页固定连接。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型在对树木幼苗进行移植运输过程中便于对树木进行固定，对幼苗具有很好的保护作用，同时树木幼苗的下料比较简单方便；

2、本实用新型通过加入冂型活动架、夹紧板、第一弹簧、橡胶板和第二弹簧的设置，可以便于对带有泥块的树木进行夹紧固定，这样可以在运输过程中保持稳定，有效的防止晃动，对树木具有很好的保护作用；

3、本实用新型通过加入直流电动推杆、挡板、矩形板和万向滚珠的设置，可以先将冂型活动架拉出通过插销，插入插销孔中对冂型活动架进行固定，这时在通过直流电动推杆推动挡板，使挡板外壁前端的矩形板在万向滚珠的作用下向一侧运动，然后在人工的作用下，矩形板的端部与地面接触，在重力的作用下使树木滑动下来，这样下料比较方便。

附图说明

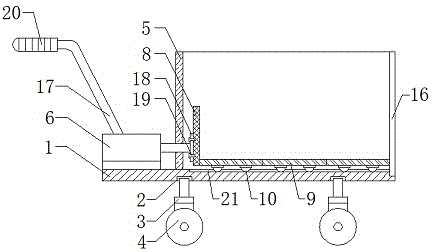

图1为本实用新型的侧视剖面结构示意图；

图2为本实用新型的俯视图；

图3为本实用新型的侧视图；

图4为本实用新型的冂型活动架俯视图。

图中：1、底板；2、轴承；3、橡胶轮安装架；4、橡胶轮；5、凵型安装板；6、直流电动推杆；7、蓄电池组；8、挡板；9、矩形板；10、万向滚珠；11、冂型活动架；12、夹紧板；13、第一弹簧；14、橡胶板；15、第二弹簧；16、盖板；17、推动把手；18、矩形连接板；19、螺钉；20、橡胶套；21、滑槽；22、插销孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-4所示的一种技术方案，一种园林施工用树木移植装置，包括底板1，所述底板1的底部镶嵌有轴承2，所述轴承2的内环中安装有橡胶轮安装架3，所述橡胶轮安装架3的内部安装有橡胶轮4，所述底板1的顶面一侧焊接有凵型安装板5，所述凵型安装板5的一侧位于底板1的顶面安装有直流电动推杆6，所述直流电动推杆6的两侧位于底板1的表面设置有蓄电池组7，直流电动推杆6与蓄电池组7电信连接，方便带动直流电动推杆6进行工作，直流电动推杆6的型号为tg-300b品牌为高博世，所述直流电动推杆6的输出端贯穿凵型安装板5的外壁安装有挡板8，所述挡板8的底部一侧外壁通过合页铰接有矩形板9，所述矩形板9的底部与底板1的顶面之间均匀安装有万向滚珠10，所述凵型安装板5的两侧外壁上对称安装有冂型活动架11，所述冂型活动架11的端部外壁上开设有插销孔22，所述冂型活动架11的端部位于凵型安装板5的内部均固定有夹紧板12，所述夹紧板12的外壁上均匀固定有第一弹簧13，所述第一弹簧13的端部均固定有橡胶板14，所述凵型安装板5的两侧与夹紧板12之间套接有第二弹簧15，所述凵型安装板5的一侧外壁上铰接有盖板16，所述底板1的两侧外壁上焊接有推动把手17。

具体的，所述直流电动推杆6的输出端焊接有矩形连接板18，所述矩形连接板18通过螺钉19安装在挡板8的外壁上，便于进行拆装，使用更加的灵活，方便。

具体的，所述推动把手17的端部套接有橡胶套20，所述橡胶套20的外壁上开设有防滑纹，这样可以增加与手之间的摩擦力，使推动更加的方便。

具体的，所述底板1的顶面开设有与万向滚珠10相匹配的滑槽21。

具体的，所述橡胶轮4至少设置有四组，且四组橡胶轮4为两两对称设置，这样可以便于移动，同时在移动过程中可以更加的稳定。

具体的，所述矩形板9至少设置有三组，且三组矩形板9之间均通过合页固定连接，这样可以将带有泥块的树木放置到矩形板9的表面，然后方便通过直流电动推杆6将放置在矩形板9表面的树木一块一块放下，下料比较方便。

工作原理：使用时，先将带有泥块的树木放置到矩形板9的表面，这时松开位于冂型活动架11端部插销孔22中的插销，在第二弹簧15的弹性作用下，位于冂型活动架11端部的夹紧板12就会通过第一弹簧13和橡胶板14对带有泥块的树木进行固定，这样可以防止在转运的过程中树木之间发生晃动，导致树木损坏，影响存活率，然后通过橡胶轮4将树木转运到合适的位置，这时拉动冂型活动架11通过插接插接到插销孔22中，将冂型活动架11进行固定，这时再通过直流电动推杆6工作，使挡板8向一侧移动，这时位于挡板8外壁上铰接的矩形板9就会在万向滚珠10的作用下向外部移动，然后在重力的作用下使树木从而矩形板9的表面滑动下来，这样可以便于进行下料使用更加的方便。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
