一种播种机上自动回收防虫药的播种装置的制作方法

本实用新型涉及农业设备技术领域，具体为一种播种机上自动回收防虫药的播种装置。

背景技术：

我国是农业大国，但农业生产一直很落后，我国一直致力于实现农业现代化。农业机械化是现代农业最基本、最显著的特点，推进农业现代化必须首先发展农业机械化，这是农业现代化建设的必由之路。农业装备系统通过合理的配置农业机器来降低作业成本，给农民带来了大量的经济利益。播种机是农业生产中关键作业环节，必须在较短的播种农时内，更具农业技术要求，将种子播到田地里去，是作物获得良好的发育生产条件。播种质量的好坏，将直接影响到作物的出苗、苗全和苗壮，因而对产量的影响很大。

但是现在的播种机上使用的播种装置，不能自动在种子上涂抹上防虫药剂，严重影响种子的成活率，并且在播种过程中，容易发生堵塞，还需要停机进行检修，导致工作效率降低。因此我们对此做出改进，提出一种播种机上自动回收防虫药的播种装置。

技术实现要素：

为解决现有技术存在的缺陷，本实用新型提供一种播种机上自动回收防虫药的播种装置。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种播种机上自动回收防虫药的播种装置，包括筒体，所述筒体侧壁一端设有与其固定连接的电机，筒体另一端设有出料口，所述出料口上设有连接软管，所述连接软管一端与筒体固定连接，所述连接软管另一端与弧形管固定连接，所述弧形管内弧面上固定连接有横杆，所述横杆穿过定位竖板与振动器固定连接，所述定位竖板与弧形管之间固定设有弹簧，所述弹簧套在横杆上，所述定位竖板顶面与筒体底面固定连接，所述电机的输出轴水平插入筒体内并且与筒体旋转连接，所述电机的输出轴上水平固定有转轴，所述转轴上固定有与筒体内壁贴合的螺旋叶片，筒体上端靠近电机的位置处固定有与其相通的种子进料管，所述种子进料管的顶部固定有与其相通的料斗，所述筒体上固定套有箱体，所述箱体内位于筒体的上端设置为上半腔体，箱体内位于筒体的下端设置为下半腔体，所述筒体顶端设有开口，所述筒体的底部设有多个均匀排列的通孔，所述箱体内壁顶面固定安装有多个均匀排列并且与开口位置对应的喷头，所述箱体的底部一侧固定安装有与其内部连通的防虫药下料管，所述防虫药下料管上固定有阀门，所述箱体的顶部设有与其固定连接的药箱，所述药箱内壁底面固定安装有药泵，所述药泵通过管路与喷头分别连通，所述药箱的顶面设有防虫药进料管，防虫药进料管上螺纹连接有密封盖，所述药箱的侧端设有观察窗，所述防虫药下料管底端固定连接有循环导管，循环导管上固定安装有循环泵，所述循环导管另一端与药箱固定相通连接。

作为本实用新型的一种优选技术方案，所述料斗的形状为漏斗形。

作为本实用新型的一种优选技术方案，所述通孔内固定安装有过滤网。

作为本实用新型的一种优选技术方案，所述观察窗内固定安装有透明玻璃板，透明玻璃板上固定设有刻度线。

作为本实用新型的一种优选技术方案，所述连接软管采用耐腐蚀型橡胶制成。

本实用新型的有益效果是：该种播种机上自动回收防虫药的播种装置，通过电机带动螺旋叶片转动，这样可以持续不断的输送种子，而且通过药泵将防虫药从喷头可以均匀的喷洒到种子上，种子螺旋叶片输送翻滚的过程中能均匀的涂抹上防虫药，保证了每一颗种子的成活率，并且通过下半腔体方便将多余的防虫药进行收集，然后利用循环泵进行循环使用，避免防虫药的浪费，而且利用振动器的设置，可以使得弧形管产生振动，防止发生堵塞，减少停机的时间，有效的保证了整个装置的工作效率。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

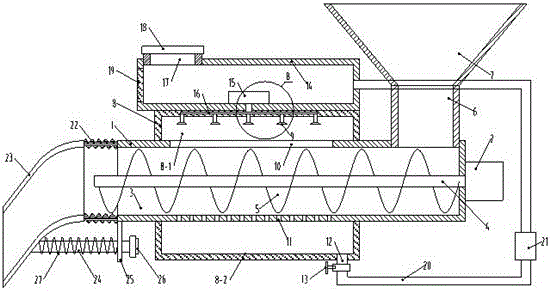

图1是本实用新型一种播种机上自动回收防虫药的播种装置的结构示意图；

图2是本实用新型一种播种机上自动回收防虫药的播种装置的图1中b处局部放大结构示意图。

图中：1、筒体；2、电机；3、出料口；4、转轴；5、螺旋叶片；6、石子进料口；7、料斗；8、箱体；8-1、上半腔体；8-2、下半腔体；9、喷头；10、开口；11、通孔；12、防虫药下料管；13、阀门；14、药箱；15、药泵；16、管路；17、防虫药进料管；18、密封盖；19、观察窗；20、循环导管；21、循环泵；22、连接软管；23、弧形管；24、横杆；25、定位竖板；26、振动器；27、弹簧。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1、图2所示，本实用新型一种播种机上自动回收防虫药的播种装置，包括筒体1，所述筒体1侧壁一端设有与其固定连接的电机2，筒体1另一端设有出料口3，所述出料口3上设有连接软管22，所述连接软管22一端与筒体1固定连接，所述连接软管22另一端与弧形管23固定连接，所述弧形管23内弧面上固定连接有横杆24，所述横杆24穿过定位竖板25与振动器26固定连接，所述定位竖板25与弧形管23之间固定设有弹簧27，所述弹簧27套在横杆24上，所述定位竖板25顶面与筒体1底面固定连接，所述电机2的输出轴水平插入筒体1内并且与筒体1旋转连接，所述电机2的输出轴上水平固定有转轴4，所述转轴4上固定有与筒体1内壁贴合的螺旋叶片5，筒体1上端靠近电机2的位置处固定有与其相通的种子进料管6，所述种子进料管6的顶部固定有与其相通的料斗7，所述筒体1上固定套有箱体8，所述箱体8内位于筒体1的上端设置为上半腔体8-1，箱体8内位于筒体1的下端设置为下半腔体8-2，所述筒体1顶端设有开口10，所述筒体1的底部设有多个均匀排列的通孔11，所述箱体8内壁顶面固定安装有多个均匀排列并且与开口10位置对应的喷头9，所述箱体8的底部一侧固定安装有与其内部连通的防虫药下料管12，所述防虫药下料管12上固定有阀门13，所述箱体8的顶部设有与其固定连接的药箱14，所述药箱14内壁底面固定安装有药泵15，所述药泵15通过管路16与喷头9分别连通，所述药箱14的顶面设有防虫药进料管17，防虫药进料管17上螺纹连接有密封盖18，所述药箱14的侧端设有观察窗19，所述防虫药下料管12底端固定连接有循环导管20，循环导管20上固定安装有循环泵21，所述循环导管20另一端与药箱14固定相通连接。该种播种机上自动回收防虫药的播种装置，通过电机2带动螺旋叶片5转动，这样可以持续不断的输送种子，而且通过药泵15将防虫药从喷头9可以均匀的喷洒到种子上，种子螺旋叶片5输送翻滚的过程中能均匀的涂抹上防虫药，保证了每一颗种子的成活率，并且通过下半腔体8-2方便将多余的防虫药进行收集，然后利用循环泵21进行循环使用，避免防虫药的浪费，而且利用振动器26的设置，可以使得弧形管23产生振动，防止发生堵塞，减少停机的时间，有效的保证了整个装置的工作效率。

其中，所述料斗7的形状为漏斗形，方便种子进入到筒体1内。

其中，所述通孔11内固定安装有过滤网，多余的防虫药可以进行过滤回收再利用。

其中，所述观察窗19内固定安装有透明玻璃板，透明玻璃板上固定设有刻度线，方便观察药箱14内防虫药的量。

其中，所述连接软管22采用耐腐蚀型橡胶制成，保证了弧形管23可以进行摆动。

工作时，

接通电机2和振动器26的外接电源，进行启动电机2和振动器26。然后通过料斗7将种子放入后通过种子进料管6进入到筒体1的一端，这时，电机2工作，带动转轴4转动，从而使得螺旋叶片5转动，这样就可以推动种子螺旋前进，而在输送过程中，通过药箱14上的防虫药进料管17加入防虫药，而因为防虫药进料管17上螺纹连接有密封盖18，所以拧下密封盖18就可以直接向药箱14内加入防虫药，加到合适量后，拧紧密封盖18，而加入到药箱14内防虫药使用药泵15和管路16从喷头9中喷出，喷头9从开口10将防虫药喷洒到螺旋叶片5输送的种子上，种子输送过程中可以进行翻滚并且能有一定的搅拌作用，这样可以保证种子上均匀涂抹防虫药，而多余的防虫药会通过通孔11渗下到下半腔体8-2中收集，通过打开阀门13防虫药从下料管12中流入到循环导管20中，利用循环泵21循环到药箱14内，可以继续使用，减少浪费。

而种子还在继续通过螺旋叶片5进行输送，输送到连接软管22内，然后再经过弧形管23，掉落到田地里，而在这个过程中，振动器26的启动，而因为弧形管23内弧面上固定连接有横杆24，横杆24穿过定位竖板25与振动器26固定连接，定位竖板25与弧形管23之间固定设有弹簧27，弹簧27套在横杆24上，定位竖板25顶面与筒体1底面固定连接，所以利用振动器26和弹簧27的相互作用，这样可以使得弧形管23发生一定的摆动，从而使得种子可以连续不断的通过弧形管23输送到田地里，保证了整个装置的工作效率。

在本实用新型的描述中，需要理解的是，术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”、“第三”、“第四”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量，由此，限定有“第一”、“第二”、“第三”、“第四”的特征可以明示或者隐含地包括至少一个该特征。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
