应用于温室大棚无土栽培的塑料育苗箱的制作方法

本实用新型属于温室大棚无土栽培应用技术领域，具体涉及应用于温室大棚无土栽培的塑料育苗箱。

背景技术：

温室（greenhouse）又称暖房，能透光、保温（或加温），用来栽培植物的设施。在不适宜植物生长的季节，能提供温室生育期和增加产量，多用于低温季节喜温蔬菜、花卉、林木等植物栽培或育苗等，温室的种类多，依不同的屋架材料、采光材料、外形及加温条件等又可分为很多种类。

无土栽培技术是设施园艺与工厂化农业的重要组成部分，提高无土栽培的设施化、标准化、智能化水平是设施园艺研究的重点。

无土栽培设施工程的研发不仅要满足植物生长发育的基本需求，还要使栽培设施装备与温室环境、栽培种类、作物管理、根际环境、营养液调控等更好地结合，使设施工程与农艺实现有机统一。无土栽培的设施工程研究与创新还应着眼现代和未来园艺从业者，要开展无土栽培的“专家模型”研究，逐步替代传统经验型的农艺技术，以提升无土栽培的综合技术水平，研发出“环境舒适化、设施标准化、作业省力化、技术模块化、管理智能化”的无土栽培技术体系。

在将待无土栽培的农作物移植到栽培架时，需要通过育苗箱将待栽培的农作物种子进行培育，所以对于无土栽培来说，育苗箱是实现无土栽培的重要组成部件，其需要具有极稳定的强度，及能完成智能化的育苗作业和保证所培育作物的成活率，以满足不同培育作物的生长特性要求等。

因此，基于上述问题，本实用新型提供应用于温室大棚无土栽培的塑料育苗箱。

技术实现要素：

实用新型目的：本实用新型的目的是提供应用于温室大棚无土栽培的塑料育苗箱，其设计结构合理，组装后整体结构稳定性强，能实现箱体在搬运中具有极强的稳定性，且挡水板能防止育苗箱内的培育水晃动大对所培育的作物造成成活隐患，同时气泵、温湿度传感器、液晶触摸显示屏、数据收发单元、预警单元和单片机结构，能实现智能化的作物育苗要求，并满足不同作物育苗、实用性强。

技术方案：本实用新型提供应用于温室大棚无土栽培的塑料育苗箱，包括长方形开口式箱体，及对称设置在长方形开口式箱体两端外壁上部的两组定位块，及分别设置在两组定位块内的两组定位孔，及设置在长方形开口式箱体内的若干个圆柱形滤网育苗套，及与长方形开口式箱体相配合使用的箱盖，及设置在箱盖内的且与若干个圆柱形滤网育苗套相配合使用的出苗口，及设置在箱盖一面且与若干个圆柱形滤网育苗套相配合使用的若干个圆形定位套，及设置在在箱盖一面四角且与两组定位孔相配合使用的两组箱盖限位柱，及对称设置在箱盖两端内的进气口、出气口，及设置在箱盖一面且与出气口相配合使用的外螺纹中空通孔套，及设置在箱盖内的浮标出口限位套，及设置在长方形开口式箱体内的浮体，及设置在浮体上且一端贯穿浮标出口限位套的浮标。

本技术方案的，所述应用于温室大棚无土栽培的塑料育苗箱，还包括设置在长方形开口式箱体内壁的挡水板，及设置在长方形开口式箱体一端外壁底部的出水管，及设置在出水管内的阀门，及与外螺纹中空通孔套相配合使用的内螺纹定位套，及与内螺纹定位套连接的导气管，及与导气管一端连接的气泵。

本技术方案的，所述应用于温室大棚无土栽培的塑料育苗箱，还包括设置在长方形开口式箱体底部四角的中空限位套，及设置在长方形开口式箱体底部四角且位于中空限位套内的外螺纹支撑柱，及设置在外螺纹支撑柱上的升降调节螺套，及与升降调节螺套相配合使用的底座，及设置在底座上的竖中空限位套，及设置在底座上且位于竖中空限位套一端与升降调节螺套连接的缓冲弹簧。

本技术方案的，所述应用于温室大棚无土栽培的塑料育苗箱，还包括设置在长方形开口式箱体内壁且位于挡水板上方的温湿度传感器，及设置在长方形开口式箱体外壁的外壳，及设置在外壳内且与温湿度传感器相配合使用的控制组件，其中，控制组件包括设置在外壳内的单片机、液晶触摸显示屏、数据收发单元、预警单元，气泵、温湿度传感器、液晶触摸显示屏、数据收发单元、预警单元分别与单片机连接。

与现有技术相比，本实用新型的应用于温室大棚无土栽培的塑料育苗箱的有益效果在于：1、其设计结构合理，组装后整体结构稳定性强，能实现箱体在搬运中具有极强的稳定性，且挡水板能防止育苗箱内的培育水晃动大对所培育的作物造成成活隐患，同时气泵、温湿度传感器、液晶触摸显示屏、数据收发单元、预警单元和单片机结构，能实现智能化的作物育苗要求，并满足不同作物育苗、实用性强；2、长方形开口式箱体、两组定位块、两组定位孔、若干个圆柱形滤网育苗套、箱盖、出苗口、若干个圆形定位套、进气口、出气口、外螺纹中空通孔套、浮标出口限位套、浮体和浮标等结构采用耐腐蚀、不易变形、可降解的pp原料制得，使用寿命长且满足环保使用要求。

附图说明

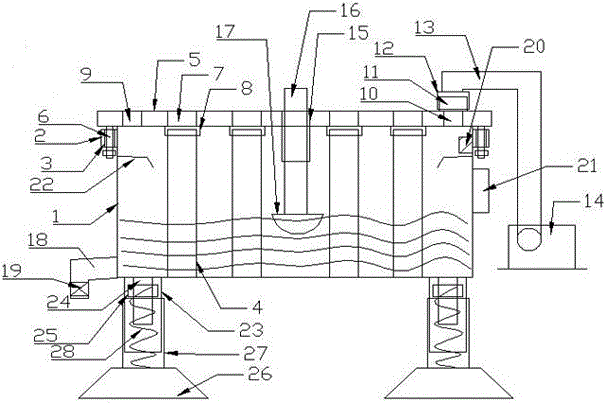

图1是本实用新型的应用于温室大棚无土栽培的塑料育苗箱的结构示意图；

图2是本实用新型的应用于温室大棚无土栽培的塑料育苗箱的左视或右视部分结构示意图；

图3是本实用新型的应用于温室大棚无土栽培的塑料育苗箱的箱盖部分俯视结构示意图；

其中，图中序号标注如下：1-长方形开口式箱体、2-定位块、3-定位孔、4-圆柱形滤网育苗套、5-箱盖、6-箱盖限位柱、7-出苗口、8-圆形定位套、9-进气口、10-出气口、11-外螺纹中空通孔套、12-内螺纹定位套、13-导气管、14-气泵、15-浮标出口限位套、16-浮标、17-浮体、18-出水管、19-阀门、20-温湿度传感器、21-外壳、22-挡水板、23-中空限位套、24-外螺纹支撑柱、25-升降调节螺套、26-底座、27-竖中空限位套、28-竖中空限位套。

具体实施方式

下面结合附图和具体实施例，进一步阐明本实用新型。

实施例一

如图1、图2和图3所示的应用于温室大棚无土栽培的塑料育苗箱，包括长方形开口式箱体1，及对称设置在长方形开口式箱体1两端外壁上部的两组定位块2，及分别设置在两组定位块2内的两组定位孔3，及设置在长方形开口式箱体1内的若干个圆柱形滤网育苗套4，及与长方形开口式箱体1相配合使用的箱盖5，及设置在箱盖5内的且与若干个圆柱形滤网育苗套4相配合使用的出苗口7，及设置在箱盖5一面且与若干个圆柱形滤网育苗套4相配合使用的若干个圆形定位套8，及设置在在箱盖5一面四角且与两组定位孔3相配合使用的两组箱盖限位柱6，及对称设置在箱盖5两端内的进气口9、出气口10，及设置在箱盖5一面且与出气口10相配合使用的外螺纹中空通孔套11，及设置在箱盖5内的浮标出口限位套15，及设置在长方形开口式箱体1内的浮体17，及设置在浮体17上且一端贯穿浮标出口限位套15的浮标16。

实施例二

如图1、图2和图3所示的应用于温室大棚无土栽培的塑料育苗箱，包括长方形开口式箱体1，及对称设置在长方形开口式箱体1两端外壁上部的两组定位块2，及分别设置在两组定位块2内的两组定位孔3，及设置在长方形开口式箱体1内的若干个圆柱形滤网育苗套4，及与长方形开口式箱体1相配合使用的箱盖5，及设置在箱盖5内的且与若干个圆柱形滤网育苗套4相配合使用的出苗口7，及设置在箱盖5一面且与若干个圆柱形滤网育苗套4相配合使用的若干个圆形定位套8，及设置在在箱盖5一面四角且与两组定位孔3相配合使用的两组箱盖限位柱6，及对称设置在箱盖5两端内的进气口9、出气口10，及设置在箱盖5一面且与出气口10相配合使用的外螺纹中空通孔套11，及设置在箱盖5内的浮标出口限位套15，及设置在长方形开口式箱体1内的浮体17，及设置在浮体17上且一端贯穿浮标出口限位套15的浮标16，及设置在长方形开口式箱体1内壁的挡水板22，及设置在长方形开口式箱体1一端外壁底部的出水管18，及设置在出水管18内的阀门19，及与外螺纹中空通孔套11相配合使用的内螺纹定位套12，及与内螺纹定位套12连接的导气管13，及与导气管13一端连接的气泵14。

实施例三

如图1、图2和图3所示的应用于温室大棚无土栽培的塑料育苗箱，包括长方形开口式箱体1，及对称设置在长方形开口式箱体1两端外壁上部的两组定位块2，及分别设置在两组定位块2内的两组定位孔3，及设置在长方形开口式箱体1内的若干个圆柱形滤网育苗套4，及与长方形开口式箱体1相配合使用的箱盖5，及设置在箱盖5内的且与若干个圆柱形滤网育苗套4相配合使用的出苗口7，及设置在箱盖5一面且与若干个圆柱形滤网育苗套4相配合使用的若干个圆形定位套8，及设置在在箱盖5一面四角且与两组定位孔3相配合使用的两组箱盖限位柱6，及对称设置在箱盖5两端内的进气口9、出气口10，及设置在箱盖5一面且与出气口10相配合使用的外螺纹中空通孔套11，及设置在箱盖5内的浮标出口限位套15，及设置在长方形开口式箱体1内的浮体17，及设置在浮体17上且一端贯穿浮标出口限位套15的浮标16，及设置在长方形开口式箱体1内壁的挡水板22，及设置在长方形开口式箱体1一端外壁底部的出水管18，及设置在出水管18内的阀门19，及与外螺纹中空通孔套11相配合使用的内螺纹定位套12，及与内螺纹定位套12连接的导气管13，及与导气管13一端连接的气泵14，及设置在长方形开口式箱体1底部四角的中空限位套23，及设置在长方形开口式箱体1底部四角且位于中空限位套23内的外螺纹支撑柱24，及设置在外螺纹支撑柱24上的升降调节螺套25，及与升降调节螺套25相配合使用的底座26，及设置在底座26上的竖中空限位套27，及设置在底座26上且位于竖中空限位套27一端与升降调节螺套25连接的缓冲弹簧28。

本结构实施例一或实施例二或实施例三的应用于温室大棚无土栽培的塑料育苗箱，还包括设置在长方形开口式箱体1内壁且位于挡水板22上方的温湿度传感器20，及设置在长方形开口式箱体1外壁的外壳21，及设置在外壳21内且与温湿度传感器20相配合使用的控制组件，其中，控制组件包括设置在外壳21内的单片机、液晶触摸显示屏、数据收发单元、预警单元，气泵14、温湿度传感器20、液晶触摸显示屏、数据收发单元、预警单元分别与单片机连接，而开口式箱体1内壁还设置含氧量传感器，含氧量传感器与单片机连接（含氧量传感器、气泵、温湿度传感器、液晶触摸显示屏、数据收发单元、预警单元、单片机均为市场采购的成熟技术产品，按照组装使用需求直接采购组装即可，故没有对上述部件进行任何的改进），使用时温湿度传感器20、含氧量传感器通过数据收发单元将开口式箱体1内的温湿度信息、空气含氧量信息输送至单片机，单片机接收并处理且通过液晶触摸显示屏显示，同时通过数据收发单元将信息发送至远程上位机；当开口式箱体1内的温湿度信息、空气含氧量低于或高于预设的信息时，单元机控制气泵14启动进行空气含氧量调整，并通过预警单元提示育苗人员进行开口式箱体1内的温湿度调整。

本结构实施例一或实施例二或实施例三的应用于温室大棚无土栽培的塑料育苗箱，一方面其设计结构合理，组装后整体结构稳定性强，能实现箱体在搬运中具有极强的稳定性，且挡水板能防止育苗箱内的培育水晃动大对所培育的作物造成成活隐患，同时气泵、温湿度传感器、液晶触摸显示屏、数据收发单元、预警单元和单片机结构，能实现智能化的作物育苗要求，并满足不同作物育苗、实用性强，另一方面长方形开口式箱体、两组定位块、两组定位孔、若干个圆柱形滤网育苗套、箱盖、出苗口、若干个圆形定位套、进气口、出气口、外螺纹中空通孔套、浮标出口限位套、浮体和浮标等结构采用耐腐蚀、不易变形、可降解的pp原料制得，使用寿命长且满足环保使用要求。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以作出若干改进，这些改进也应视为本实用新型的保护范围。
