一种高原牧区草场牧草切割装置的制作方法

本实用新型涉及切割装置相关技术领域，具体为一种高原牧区草场牧草切割装置。

背景技术：

在我国农村饲养猪、牛、羊等牲畜都是利用野生杂草和农作物的杆或叶来饲养喂食，放牧就是家畜饲养方式之一。是使人工管护下的草食动物在草原上采食牧草并将其转化成畜产品的一种饲养方式，也是最经济、最适应家畜生理学和生物学特性的一种草原利用方式。在喂食之前均需要对草料进行加工。以往大多是通过菜刀进行人为切割，不仅效率慢，还容易切伤手，但现有的在牧场常见的切割装置，虽然大大提高了切割效率，但同时由于很多装置需要用手去将草料推进装置，经常发生一些切伤手的严重事故，危险性非常大，并且切割后的草料需要人工去整理，劳动力大。为此我们提供了一种高原牧区草场牧草切割装置。

技术实现要素：

本实用新型的目的在于提供一种高原牧区草场牧草切割装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种高原牧区草场牧草切割装置，包括底座、固定板和顶板，所述底座底部四个拐角均安装有滑轮，所述底座上方中部焊接有切割板，所述切割板左右两侧均通过螺栓连接有抗压杆，所述抗压杆顶部通过限位销钉与安装块固定连接，所述安装块上方焊接有安装槽，所述安装槽左侧焊接有固定板，所述固定板上方中部安装有动力器，所述固定板上方左右两侧均焊接有支柱，所述支柱左侧安装有控制器，所述顶板左右两侧均安装有限位槽，所述顶板底部焊接有垫板a，所述顶板上方通过旋钮与支杆固定连接，所述支杆与太阳能板相焊接，所述固定板下方安装有定位器，所述定位器下方焊接有安装器，所述安装器下方安装有刀片。

优选的，所述抗压杆还包括限位弹簧、金属杆、转轴、电机、垫板b和抗压板，所述限位弹簧下方安装有抗压板，所述抗压板通过金属杆与垫板b固定连接，所述垫板b通过转轴与下方电机转动连接。

优选的，所述金属杆的材料为不锈钢，且金属杆的长度为10厘米，所述限位弹簧的行程为15厘米，所述垫板b的材料为pvc。

优选的，所述动力器还包括安装架、固定器、压片、底架、转盘、动力杆、筋板、液压泵和金属壳，所述安装架与下方金属壳相焊接，所述金属壳通过转盘与筋板固定连接，所述筋板上方左右两侧焊接有固定器，所述固定器上方通过螺栓与压片固定连接，所述压片下方焊接有液压泵，所述筋板通过转盘与下方动力杆固定连接。

优选的，所述固定器设置有两组，且固定器关于液压泵左右对称，所述动力杆的行程为20厘米，所述底架是由玻璃纤维与陶瓷纤维按照1：1的比例组成的。

优选的，所述刀片转动的角度为360度，所述太阳能板通过支杆底部的旋钮可转动的角度为180度。

优选的，所述滑轮设置有四组，且滑轮关于切割板左右对称，所述限位销钉设置有四组，且限位销钉关于固定板左右对称。

与现有技术相比，本实用新型的有益效果是：

1.该实用新型设置有太阳能板，可以在牧场凭借太阳能对装置进行电力储存，节省能源又经济环保，提高装置的性价比。

2.该实用新型的刀片是运行刀片，通过转动对草料进行切割，有助于提高工作效率，同时设置有切割板，可以对草料进行放置控制，安全高效。

3.该实用新型的抗压杆利用了限位弹簧，对装置所受压力进行分压，对装置起到良好的保护作用，同时抗压杠可以对装置的高度进行调整。

4.该实用新型还设置有独立的动力器，保证了装置在切割时候的动力充足，可以方便装置对草料的切割，即使阴天也可以对草料切割。

附图说明

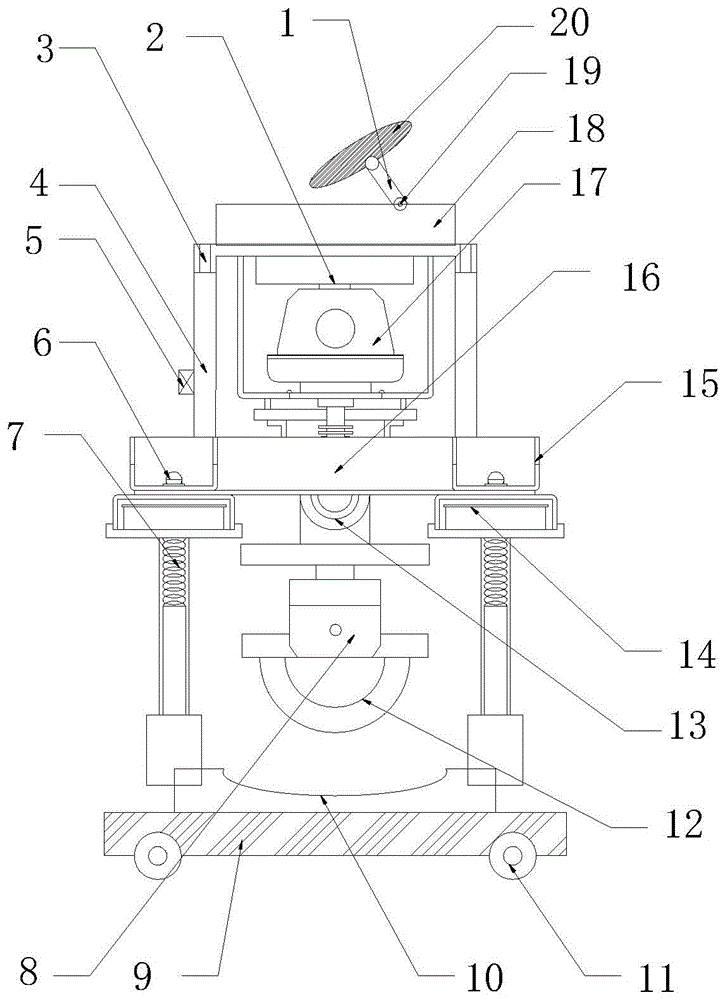

图1为本实用新型结构示意图；

图2为本实用新型支撑结构的结构示意图；

图3为本实用新型放置槽内部剖视图。

图中：支杆1、垫板a2、限位槽3、支柱4、控制器5、限位销钉6、抗压杆7、限位弹簧71、金属杆72、转轴73、电机74、垫板b75、抗压板76、安装器8、底座9、切割板10、滑轮11、刀片12、定位器13、安装块14、安装槽15、固定板16、动力器17、安装架171、固定器172、压片173、底架174、转盘175、动力杆176、筋板177、液压泵178、金属壳179、顶板18、旋钮19、太阳能板20。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的技术方案，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至图3，本实用新型提供一种技术方案：一种高原牧区草场牧草切割装置，包括底座9、固定板16和顶板18，底座9底部四个拐角均安装有滑轮11，底座9上方中部焊接有切割板10，切割板10左右两侧均通过螺栓连接有抗压杆7，抗压杆7顶部通过限位销钉6与安装块14固定连接，安装块14上方焊接有安装槽15，安装槽15左侧焊接有固定板16，固定板16上方中部安装有动力器17，固定板16上方左右两侧均焊接有支柱4，支柱4左侧安装有控制器5，顶板18左右两侧均安装有限位槽3，顶板18底部焊接有垫板a2，顶板18上方通过旋钮19与支杆1固定连接，支杆1与太阳能板20相焊接，固定板16下方安装有定位器13，定位器13下方焊接有安装器8，安装器8下方安装有刀片12，电机74为yms12型号电机，控制器5为sm121型号控制器，电机74与控制器5电性连接，该实用新型设置有太阳能板20，可以在牧场凭借太阳能对装置进行电力储存，节省能源又经济环保，提高装置的性价比。

进一步地，抗压杆7还包括限位弹簧71、金属杆72、转轴73、电机74、垫板b75和抗压板76，限位弹簧71下方安装有抗压板76，抗压板76通过金属杆72与垫板b75固定连接，垫板b75通过转轴73与下方电机74转动连接。

进一步地，金属杆72的材料为不锈钢，且金属杆72的长度为10厘米，限位弹簧的行程为15厘米，垫板b75的材料为pvc，该实用新型的抗压杆7利用了限位弹簧71，对装置所受压力进行分压，对装置起到良好的保护作用，同时抗压杠7可以对装置的高度进行调整。

进一步地，动力器17还包括安装架171、固定器172、压片173、底架174、转盘175、动力杆176、筋板177、液压泵178和金属壳179，安装架171与下方金属壳179相焊接，金属壳179通过转盘175与筋板177固定连接，筋板177上方左右两侧焊接有固定器172，固定器172上方通过螺栓与压片173固定连接，压片173下方焊接有液压泵178，筋板177通过转盘175与下方动力杆176固定连接。

进一步地，固定器172设置有两组，且固定器172关于液压泵178左右对称，动力杆176的行程为20厘米，底架174是由玻璃纤维与陶瓷纤维按照1：1的比例组成的，该实用新型还设置有独立的动力器17，保证了装置在切割时候的动力充足，可以方便装置对草料的切割，即使阴天也可以对草料切割。

进一步地，刀片12转动的角度为360度，太阳能板20通过支杆1底部的旋钮19可转动的角度为180度，该实用新型的刀片12是运行刀片，通过转动对草料进行切割，有助于提高工作效率，同时设置有切割板10，可以对草料进行放置控制，安全高效。

进一步地，滑轮11设置有四组，且滑轮11关于切割板10左右对称，限位销钉6设置有四组，且限位销钉6关于固定板16左右对称。

工作原理：工作人员需要在底座9底部四个拐角均安装滑轮11，在底座9上方中部焊接切割板10，在切割板10左右两侧均通过螺栓连接抗压杆7，吧抗压杆7顶部通过限位销钉6与安装块14固定连接，在安装块14上方焊接安装槽15，把安装槽15左侧焊接有固定板16，在固定板16上方中部安装有动力器17，在固定板16上方左右两侧均焊接有支柱4，在支柱4左侧安装有控制器5，顶板18左右两侧均安装有限位槽3，顶板18底部焊接有垫板a2，顶板18上方通过旋钮19与支杆1固定连接，支杆1与太阳能板20相焊接，固定板16下方安装有定位器13，定位器13下方焊接有安装器8，安装器8下方安装有刀片12，电机74为yms12型号电机，控制器5为sm121型号控制器，电机74与控制器5电性连接，该实用新型设置有太阳能板20，可以在牧场凭借太阳能对装置进行电力储存，节省能源又经济环保，提高装置的性价比，操作人员需要固定器172设置为两组，且固定器172关于液压泵178左右对称，动力杆176的行程为20厘米，底架174是由玻璃纤维与陶瓷纤维按照1：1的比例组成的，该实用新型还设置有独立的动力器17，保证了装置在切割时候的动力充足，可以方便装置对草料的切割，即使阴天也可以对草料切割。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
