一种农业种植用喷药装置的制作方法

本实用新型涉及农业种植设备技术领域，具体为一种农业种植用喷药装置。

背景技术：

种植即植物栽培，包括各种农作物、林木、果树、花草、药用和观赏植物的栽培，有粮食作物、经济作物、蔬菜作物、绿肥作物、饲料作物、牧草等，在农业的种植过程中，需要对作物进行喷药处理，用于防治病虫害及调节植物生长的化学药剂，能够预防、消灭危害农业的病虫草和其他有害生物，保障和租金植物和农作物的成长。

在对农业种植过程中进行作物喷药时，现代农业采用人工的方式对农药进行喷洒，由于人工喷洒的速度较慢，且需要消耗大量的劳动力和时间，造成工人劳动强度大，时间浪费的问题，同时在对作物进行喷药的过程中，由于长时间的静置，农药中的有效成分沉淀在药箱的底部，造成农药的有效成分无法被喷洒在作物上，导致喷洒效率低，成本浪费的问题，现推出一种农业种植用喷药装置。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种农业种植用喷药装置，具备节约劳动力和时间、喷洒效率高、节约成本的优点，解决了上述背景技术中提出的问题。

本实用新型提供如下技术方案：一种农业种植用喷药装置，包括底座，所述底座的顶面固定连接有机箱，所述机箱内腔的顶面固定连接有药箱，且机箱内腔底面的右侧固定连接有电机，所述电机的输出轴上固定连接有转轴，且转轴上固定套接有椭圆板，所述机箱内腔的底面固定连接有位于电机左侧的电源，且电源与电机电性连接，所述机箱内腔的底面固定连接有位于电源左侧的限位板，且限位板的内部活动套接有伸缩杆，所述伸缩杆的一端延伸至限位板的右侧且固定连接有滑轮，所述伸缩杆上固定套接有位于滑轮与限位板之间的固定板，所述固定板的左侧固定连接有弹性件，且弹性件的另一端固定连接在限位板上，所述限位板的左侧固定连接有换气管，所述伸缩杆的另一端延伸至换气管的内腔且固定连接有活塞，所述换气管的底面固定连接有换气球，且换气球的内腔放置有圆球，所述换气球的底面固定连接有进气管，且进气管的一端延伸至机箱的外部，所述换气管的左侧固定连接有出气管，且出气管的一端固定连接在药箱的侧面，所述机箱的顶面固定连接有封箱，所述转轴的一端贯穿药箱且延伸至封箱的内腔，所述转轴上固定连接有位于药箱内腔的搅拌杆，所述转轴上固定套接有位于封箱内腔的主动轮，且主动轮上活动套接有皮带，所述主动轮通过皮带与从动轮传动连接，所述从动轮的底面固定连接有转盘，且转盘活动套接在机箱的顶面且位于主动轮的左侧，所述转盘的内部固定套接有出液管，且出液管的一端延伸至药箱内腔的底部，所述出液管的另一端延伸至封箱的上方且固定连接有喷淋球，所述机箱的顶面固定套接有位于封箱左侧的进料口，且进料口的内腔活动套接有传动杆，所述传动杆上固定套接有挡板，所述传动杆的一端延伸至进料口的外部且固定连接有旋钮，所述进料口的侧面且位于旋钮的上方滑动连接有插销。

精选的，所述圆球的材质为塑料泡沫，所述圆球与换气球的内腔活动套接。

精选的，所述活塞与换气管的内腔紧密贴合，所述活塞与换气管的内腔活动套接。

精选的，所述传动杆位于进料口外部的部分上开设有插孔，且插孔与插销卡接。

精选的，所述主动轮与从动轮上开设有与皮带相适配的凹槽，且凹槽内设有防滑纹。

精选的，所述搅拌杆的数量为十二个，且十二个搅拌杆均匀分布在转轴的两侧。

与现有技术对比，本实用新型具备以下有益效果：

1、本实用新型通过采用机械代替人工对作物进行喷药的方式，利用活塞与换气管之间的相互作用，使得换气管抽取空气进入药箱内，将药箱内的药液从喷淋球喷出在作物上，避免了采用人工的方式对农药进行喷洒，由于人工喷洒的速度较慢，且需要消耗大量的劳动力和时间，造成工人劳动强度大，时间浪费的问题，节约工人劳动力的同时节约了时间。

2、本实用新型通过对药箱内的药液进行搅拌的方式，利用在转轴上开设搅拌杆，通过转轴的转动带动搅拌杆转动，从而对药箱内的药液进行搅拌，减少药液中有效成分的沉淀，避免了长时间的静置，农药中的有效成分沉淀在药箱的底部，造成农药的有效成分无法被喷洒在作物上，导致喷洒效率低，成本浪费的问题，提高喷药效率的同时节约了成本。

附图说明

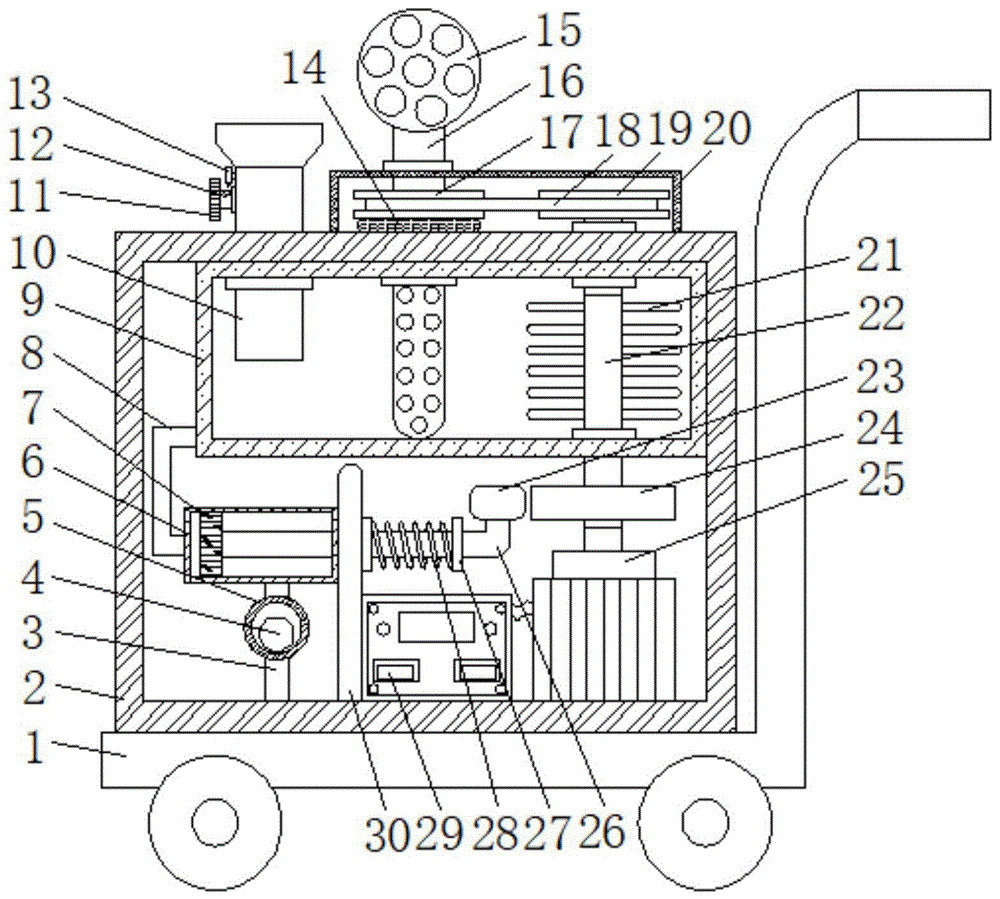

图1为本实用新型结构示意图；

图2为本实用新型结构进料口剖视图；

图3为本实用新型结构椭圆板俯视图。

图中：1、底座；2、机箱；3、进气管；4、圆球；5、换气球；6、换气管；7、活塞；8、出气管；9、药箱；10、进料口；11、旋钮；12、传动杆；13、插销；14、转盘；15、喷淋球；16、出液管；17、从动轮；18、皮带；19、主动轮；20、封箱；21、搅拌杆；22、转轴；23、滑轮；24、椭圆板；25、电机；26、伸缩杆；27、固定板；28、弹性件；29、电源；30、限位板；31、挡板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种农业种植用喷药装置，包括底座1，底座1的顶面固定连接有机箱2，机箱2内腔的顶面固定连接有药箱9，且机箱2内腔底面的右侧固定连接有电机25，电机25的输出轴上固定连接有转轴22，且转轴22上固定套接有椭圆板24，机箱2内腔的底面固定连接有位于电机25左侧的电源29，且电源29与电机25电性连接，机箱2内腔的底面固定连接有位于电源29左侧的限位板30，且限位板30的内部活动套接有伸缩杆26，伸缩杆26的一端延伸至限位板30的右侧且固定连接有滑轮23，滑轮23上开设有防滑纹，且滑轮23与椭圆板24滑动连接，伸缩杆26上固定套接有位于滑轮23与限位板30之间的固定板27，固定板27的左侧固定连接有弹性件28，且弹性件28的另一端固定连接在限位板30上，限位板30的左侧固定连接有换气管6，伸缩杆26的另一端延伸至换气管6的内腔且固定连接有活塞7，活塞7与换气管6的内腔紧密贴合，活塞7与换气管6的内腔活动套接，利用活塞7与换气管6之间的相互作用，使得换气管6抽取空气进入药箱9内，将药箱9内的药液从喷淋球15喷出在作物上，避免了采用人工的方式对农药进行喷洒，由于人工喷洒的速度较慢，且需要消耗大量的劳动力和时间，造成工人劳动强度大，时间浪费的问题，节约工人劳动力的同时节约了时间，换气管6的底面固定连接有换气球5，且换气球5的内腔放置有圆球4，圆球4的材质为塑料泡沫，圆球4与换气球5的内腔活动套接，使得圆球4能够被吸起，将空气吸入到换气管6中，同时利用圆球4的下落堵住进气管3，从而实现换气的功能，体现结构的合理性，换气球5的底面固定连接有进气管3，且进气管3的一端延伸至机箱2的外部，换气管6的左侧固定连接有出气管8，且出气管8的一端固定连接在药箱9的侧面，机箱2的顶面固定连接有封箱20，转轴22的一端贯穿药箱9且延伸至封箱20的内腔，转轴22上固定连接有位于药箱9内腔的搅拌杆21，搅拌杆21的数量为十二个，且十二个搅拌杆21均匀分布在转轴22的两侧，利用在转轴22上开设搅拌杆21，通过转轴22的转动带动搅拌杆21转动，从而对药箱9内的药液进行搅拌，减少药液中有效成分的沉淀，避免了长时间的静置，农药中的有效成分沉淀在药箱9的底部，造成农药的有效成分无法被喷洒在作物上，导致喷洒效率低，成本浪费的问题，提高喷药效率的同时节约了成本，转轴22上固定套接有位于封箱20内腔的主动轮19，主动轮19与从动轮17上开设有与皮带18相适配的凹槽，且凹槽内设有防滑纹，使得主动轮19能够通过皮带18带动从动轮17转动，从而带动喷淋球15转动对药液喷洒，使喷洒更均匀，减少结构打滑的问题，体现结构的稳定性，且主动轮19上活动套接有皮带18，主动轮19通过皮带18与从动轮17传动连接，从动轮17的底面固定连接有转盘14，且转盘14活动套接在机箱2的顶面且位于主动轮19的左侧，转盘14的内部固定套接有出液管16，且出液管16的一端延伸至药箱9内腔的底部，出液管16的另一端延伸至封箱20的上方且固定连接有喷淋球15，喷淋球15上开设有喷淋孔，机箱2的顶面固定套接有位于封箱20左侧的进料口10，且进料口10的内腔活动套接有传动杆12，传动杆12位于进料口10外部的部分上开设有插孔，且插孔与插销13卡接，通过传动杆12的转动，调节挡板31的转动，方便从进料口10放入药液和对进料口10的封闭，利用插销13与插孔的作用，对传动杆12进行限位，减少挡板31随意转动的问题，传动杆12上固定套接有挡板31，挡板31的大小与进料口10内腔的大小相适配，传动杆12的一端延伸至进料口10的外部且固定连接有旋钮11，进料口10的侧面且位于旋钮11的上方滑动连接有插销13。

工作原理：使用时，首先将装置移动到指定位置，而后通过进料口10向药箱9内加入药液，添加完成之后，旋动旋钮11带动传动杆12转动，传动杆12带动挡板31转动将进料口10封闭，将插销13插入传动杆12内进行固定，而后通过电源29启动电机25，电机25带动转轴22转动，转轴22带动椭圆板24、搅拌杆21和主动轮19转动，搅拌杆21转动对药箱9内的药液进行搅拌，当椭圆板24的长轴与滑轮23接触时，推动滑轮23左移，滑轮23带动伸缩杆26左移并压缩弹性件28产生弹力，伸缩杆26左移带动活塞7在换气管6内左右，活塞7左移，圆球4落下堵住进气管3，活塞7将换气管6内的空气压入药箱9中，当椭圆板24的短轴与滑轮23接触时，弹性件28恢复弹力带动伸缩杆26右移，伸缩杆26带动活塞7在换气管6内右移，活塞7右移，圆球4被吸起，换气管6经过进气管3吸入空气，以此循环向药箱9内压入空气，药箱9内的药液应该出液管16从喷淋球15喷出，而主动轮19通过皮带18带动从动轮17转动，从动轮17带动转盘14转动，转盘14带动出液管16转动，出液管16带动喷淋球15转动将药液均匀喷出。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。同时在本实用新型的附图中，填充图案只是为了区别图层，不做其他任何限定。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
