一种适用于猪舍的通风系统的制作方法

本实用新型涉及一种适用于猪舍的通风系统。

背景技术：

随着人类工业的发达和养殖业的规模化发展，现在的猪只饲养多采用高度集约化、自动化养殖，养殖密度大、猪舍密闭空气不流通。猪粪尿等有机物分解会产生氨气，氨气会使猪出现呼吸道疾病，猪舍内二氧化碳含量往往比大气中高出无数倍。猪只本身会产生大量二氧化碳，冬季采用煤炭取暖，二氧化碳浓度高，氧气浓度少燃烧不充分会产生一氧化碳和硫化氢，二氧化碳本身无毒性，它的危害主要是造成缺氧，引起慢性毒害。猪长期处在缺氧的环境中会导致精神萎靡、食欲减退、体质下降、生产力降低、对疾病的抵抗力减弱，而一氧化碳有毒性，会使猪只中毒。

技术实现要素：

本实用新型旨在解决上述问题，提供了一种适用于猪舍的通风系统，它采用在除尘除臭热回收系统中通过酸洗液喷洒石墨烯换热管组和生物清洗法过滤硫化氢、粉尘和氨气，并利用换热管组产生的热量对进入舍内的新鲜空气进行加温，其采用的技术方案如下：

一种适用于猪舍的通风系统，其特征在于，包括：烟囱排风机、中央通道、除尘除臭热回收系统、进风管、进风系统和高压烟囱风机，所述中央通道设置于猪舍的顶端，所述烟囱排风机安装于猪舍的舍顶，并与中央通道相通，所述除尘除臭热回收系统设置于猪舍的舍外一端，所述高压烟囱风机设置于猪舍舍外安装有除尘除臭热回收系统的一端，所述除尘除臭热回收系统的一端通过进风管与中央通道相通，另一端与高压烟囱风机相通；所述进风系统设置于猪舍的两侧墙上。

所述除尘除臭热回收系统包括酸洗水帘、生物清洗水帘、热回收管道和热泵机组，所述除尘除臭热回收系统沿气体流动方向设置有酸洗水帘和生物清洗水帘，所述酸洗水帘和生物清洗水帘的底部均设置有清洗池，顶部均设置有喷淋装置，所述清洗池的侧面设置有循环泵，所述酸洗水帘通过热回收管道与热泵机组相连。

所述酸洗水帘内为石墨烯换热管组。所述石墨烯换热管组通过管道与热回收管道联通。

所述生物清洗水帘底部的清洗池中为生物洗液。

所述烟囱排风机中设置有测量风扇。

所述进风系统包括换气窗和用于加热或制冷空气的换热管组，所述换气窗固定安装在猪舍的墙壁上，所述换气窗下方设置有换热管组，所述换热管组通过进水管与热泵机组相邻通，所述换热管组通过出水管与除尘除臭热回收系统的热回收管道相连通，所述换热管组的外侧套装有进气套，所述进气套与换气窗相连通。

所述换气窗包括阀门挡板和导风板，所述阀门挡板在换气窗窗框的内部并与换气窗的窗框转动连接，所述导风板在换气窗窗框的顶部并与换气窗的窗框转动连接。

本实用新型具有如下优点：一方面根据猪只的需要换气，在废气排出前过滤废气中的粉尘和有害气体，降低了猪的生病的机率也避免了空气的污染，另一方面用过滤废气过程中产生的热量来给猪舍供暖，节约了资源，改善了猪舍的环境，实现空气的净化和热回收。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅仅是本实用新型的一种实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图引伸获得其它的实施附图。

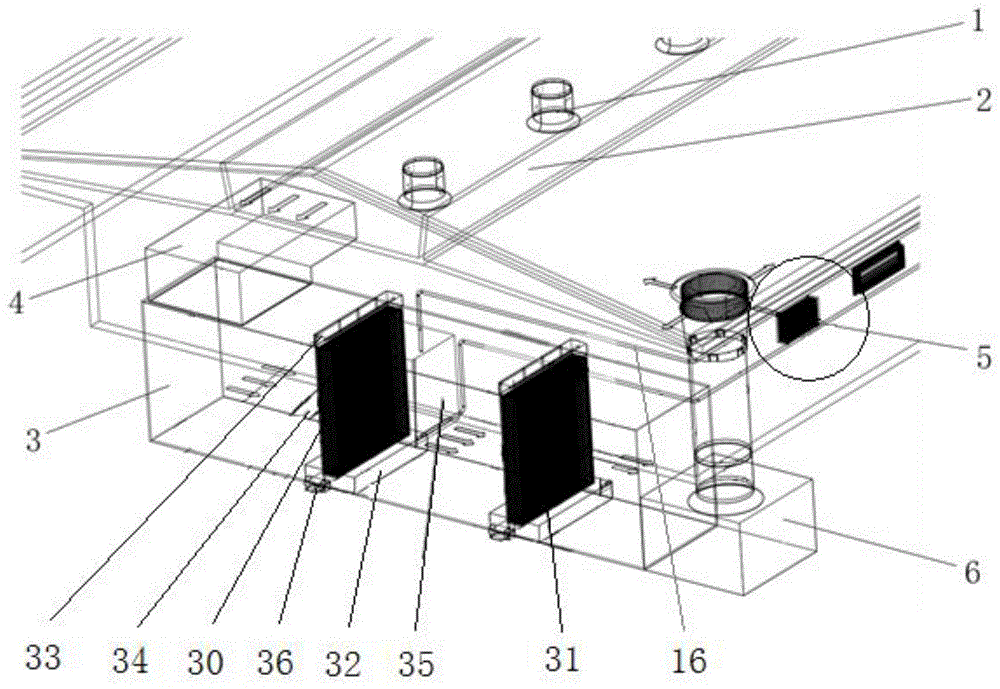

图1：本实用新型一种实施例的立体结构示意图；

图2：本实用新型一种实施例的进风系统放大图；

图3：本实用新型一种实施例的进气套结构示意图；

图4：本实用新型一种实施例的换气窗剖视图。

具体实施方式

下面结合附图和实例对本实用新型作进一步说明：

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例一

如图1至图3所示，本实用新型提供了一种实施例，一种适用于猪舍的通风系统，其特征在于，包括：烟囱排风机1、中央通道2、除尘除臭热回收系统3、进风管4、进风系统5和高压烟囱风机6，所述中央通道2设置于猪舍的顶端，所述烟囱排风机1安装于猪舍的舍顶，并与中央通道2相通，所述除尘除臭热回收系统3设置于猪舍的舍外一端，所述高压烟囱风机6设置于猪舍舍外安装有除尘除臭热回收系统3的一端，所述除尘除臭热回收系统3的一端通过进风管4与中央通道2相通，另一端与高压烟囱风机6相通；所述进风系统5设置于猪舍的两侧墙上。通过烟囱排风机1将舍内含有氨气、二氧化碳、臭气、粉尘及热量的废气排放到舍顶的3中央通道。废气通过进风管4进入除尘除臭热回收系统3，经过除尘除臭热回收系统3的过滤通过高压烟囱风机6排出。

所述除尘除臭热回收系统3包括酸洗水帘30、生物清洗水帘31、热回收管道34和热泵机组35，所述除尘除臭热回收系统3沿气体流动方向设置有酸洗水帘30和生物清洗水帘31，所述酸洗水帘30和生物清洗水帘31的底部均设置有清洗池32，顶部均设置有喷淋装置33，所述清洗池32的侧面设置有循环泵36，所述酸洗水帘30通过热回收管道34与热泵机组35相连。

所述酸洗水帘30内为石墨烯换热管组，所述石墨烯换热管组通过管道与热回收管道34联通。

所述烟囱排风机1中设置有测量风扇。

所述进风系统5包括换气窗51和用于加热或制冷空气的换热管组50，所述换气窗51固定安装在猪舍的墙壁上，所述换气窗51下方设置有换热管组50，所述换热管组50通过进水管53与热泵机组35相邻通，所述换热管组50通过出水管52与除尘除臭热回收系统3的热回收管道34相连通，所述换热管组50的外侧套装有进气套26，所述进气套26与换气窗51相连通。

如图4所示，所述换气窗51包括阀门挡板511和导风板512(导风板512在图4中未示出)，所述阀门挡板511在换气窗51窗框的内部并与换气窗51的窗框转动连接，所述导风板512在换气窗51窗框的顶部并与换气窗51的窗框转动连接。所述阀门挡板511为pvc中空材料，所述阀门挡板511为三层中空，解决了热传导问题，避免空气的凝露点；再就是空气的预热预冷处理，解决了室内外的温差问题，也会降低空气的凝露。

废气进入除尘除臭热回收系统3后，在第一层酸洗水帘30，清洗池32中的酸洗液通过循环泵36不断的泵入喷淋装置33中，酸洗液喷到酸洗水帘30的石墨烯换热管组，空气中的热量通过换热管组将一定量的热水通过热回收管道34输送到热泵机组35中，水温增高后，输送到猪舍进风处的进风系统5，使得进入舍内的新鲜空气在进风处加温，有效节约了冬季煤炭燃气的加热成本。

所述生物清洗水帘31底部的清洗池32中为生物洗液。经过第一次过滤的废气在第二层生物清洗水帘31处，生物清洗水帘31底部为生物清洗液，通过生物法将废气中的臭气进行过滤洗涤，猪舍中的氨气、硫化氢和粉尘被有效过滤后，通过高压烟囱风机6排出舍外，最终实现空气净化及热回收。

冬天时：烟囱排风机1工作，使猪舍内部产生负压，猪舍外部的新鲜空气经换气窗51进到猪舍内部。此时，气流的方向为从换气窗51经猪舍内部，被烟囱排风机1抽入中央通道2中，气流通过进风管4进入除尘除臭热回收系统3。

废气进入除尘除臭热回收系统3后，在第一层酸洗水帘30，消除污浊空气中的二氧化硫和氨气。酸洗液喷到酸洗水帘30中的石墨烯换热管组把污浊空气的废热收集到水中。热回收管道34中被加热的热水经热泵机组35入换热管组50中，将进入换气窗51的冷空气预热。增加猪舍内空气的温度，防止空气因温度过低在猪舍内冷凝，造成动物接触冷凝水引发病死率升高。上述的酸液为硫酸稀释液。

换气窗51的阀门挡板511关闭时可以完全覆盖换气窗51的洞口，通过阀门挡板511转动改变换气窗51的进风面积的进风量。通过导风板512的角度变化控制进风的气流角度，避免气流直接吹拂到动物身上。

换热管组50包括侧板501和换热管502，换热管502两端分别与侧板501连通，进水管53内的介质经一侧的侧板501进入换热管502中，在经过另一侧的侧板501流出到出水管52。

夏天时：热泵机组35内的制冷装置，为换热管组提供冷介质，使空气中的水在换热管组处冷凝，减少进入猪舍中空气的湿度，通过降低湿度，提高动物的成活率和降低动物的患病率。热泵机组35、进水管53、换热管组50和出水管52组成一个串联回路。夏天时，介质不经过热回收管道34直接回到热泵机组35中，关闭热回收管道34，并打开一条与热回收管道34并联的管道。

应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
