一种胡萝卜种植用施肥装置的制作方法

本发明涉及胡萝卜种植技术领域，尤其涉及一种胡萝卜种植用施肥装置。

背景技术：

众所周知，在胡萝卜的种植工程中，需要对植株进行施肥，以保证植株生长所需的养分。在传统的施肥过程中，通常是直接将肥料施放在植株附近的土壤表层，致使肥料的利用率较低。也有部分方案是在植株的附近打孔，然后将肥料施放在孔内，这种方式虽然提高了肥料的利用率，但打孔的工作量大，操作难度大。

为此，现有技术中出现了灌溉施肥法，也就是将肥料添加在灌溉用水中，搅拌均匀后，随灌溉水一起施放，通过液体的自然渗透至植株根系供植株吸收，这种方式明显的提高了肥料的利用率，且便于实施。但在实际应用中仍然存在一定的缺陷，由于这种施肥方法通常都需要采用大型机械进行作业，对于地形要求较高，且必须要在用地集中的地区才能施行。

现有技术中，专利申请号为cn201921085301.3的发明专利公开了“一种施肥效果好的胡萝卜种植用施肥装置。本发明所采用的技术方案是：一种胡萝卜种植用施肥装置，包括手推车和搭载在手推车上的肥料混合储存桶；所述肥料混合储存桶安装在车板水平段的上方，所述肥料混合储存桶包括桶体和搅拌机构；所述桶体的底部设置有出料口，桶体顶部的一侧设置进料口，所述出料口延伸至车板水平段的下方，出料口上设置有流量控制阀；所述搅拌机构包括设置在桶体内的竖向的搅拌轴，所述搅拌机构还包括多圈沿竖向均匀分布在桶体内侧壁上的环形的弹性橡胶片。本发明能够确保肥料与水的混合均匀，提高施肥的效果”，但仍然存在缺陷，该施肥装置的施肥口间距固定，不能够适应不同间距胡萝卜垄的施肥功能。

技术实现要素：

本发明的目的是为了解决现有技术中吊篮在使用过程中存在较大的安全隐患的问题，而提出的一种胡萝卜种植用施肥装置。

为了实现上述目的，本发明采用了如下技术方案：

一种胡萝卜种植用施肥装置，包括手推架，所述手推架上通过支杆连接有第一推动轮，所述手推架的连接端固接有安装板，所述安装板的顶部固接有混合料斗，所述混合料斗内设有搅拌组件，所述混合料斗的下方设有对称分布的两个安装座，所述安装座的两侧活动了连接有对称分布的剪式连杆组，所述安装座之间设有固接在安装板底部的距离调节组件，所述混合料斗的出料端连接有穿过安装板的出料管，所述出料管远离安装版的一端连接有喷洒管，所述喷洒管的喷洒头均匀分布在剪式连杆组的中部铰接点处，所述剪式连杆组相互远离的一端均固定连接有连接杆，所述连接杆远离剪式连杆组的一端转动连接有第二推动轮，所述连接杆的外壁还固接有l型支杆，所述l型支杆的水平段与安装板之间还连接有伸缩杆。

优选的，所述搅拌组件包括驱动辊轴，所述驱动辊轴转动连接在混合料斗的内侧壁，所述驱动辊轴的外侧壁固接有均匀分布的搅拌杆。

优选的，所述距离调节组件包括固定杆，所述固定杆竖直设置在安装板的底部中心处，所述固定杆远离安装板的一端固定连接有双输出轴电机，所述双输出轴电机的输出端固接有丝杆，所述安装座上开设有与丝杆配合的螺纹槽，所述安装座通过螺纹槽螺纹连接在丝杆上。

优选的，两个所述安装座上的螺纹槽的方向相反。

优选的，所述双输出轴电机上还固接有对称分布的限位杆，所述安装座上还开设有与限位杆配合的滑槽，所述限位杆远离双输出轴电机的一端滑动穿过安装座上的滑槽。

优选的，所述限位杆与丝杆远离双输出轴电机的一端均固接有限位板。

优选的，所述出料管上设置有流量调节阀。

优选的，所述流量调节阀上设有手动调节把手。

优选的，所述混合料斗侧壁上设有透明观察窗。

一种胡萝卜种植用施肥装置的使用方法，包括以下步骤：

s1：首先将一定量的化肥与水送入混合料斗中，开启混合料斗中的搅拌组件，通过搅拌杆将化肥与水充分混匀；

s2：通过手推架将推车推至地头，根据胡萝卜垄之间的距离调节剪式连杆组的伸展长度，开启双输出轴电机，丝杆带动安装座相互靠近或远离，安装座相互靠近时，伸缩杆伸展，第二滚路之间的距离增大，丝杆带动安装座相互远离，剪式连杆组收缩，伸缩杆收缩，第二滚轮之间的距离变小，实现对不同距离胡萝卜垄的施肥功能；

s3；然后通过手动调节把手开启出料管上的流量调节阀，用手推动手推架，与水混合后的化肥通过出料管进入均匀分布的喷洒管内，喷洒管随着剪式连杆组的伸缩，实现喷洒头喷洒距离的调节功能，安装座相互靠近时，伸缩杆伸展，剪式连杆组伸展，喷洒管喷洒距离增加，喷洒分散性增强，安装座相互远离，伸缩杆收缩，剪式连杆组收缩，喷洒管喷洒距离减小，喷洒密集型增强。

与现有技术相比，本发明提供了一种胡萝卜种植用施肥装置，具备以下有益效果：

1、该胡萝卜种植用施肥装置，通过开启混合料斗中的搅拌组件，通过搅拌杆将化肥与水充分混匀，液体的自然渗透至植株根系供植株吸收，提高了肥料的利用率。

2、该胡萝卜种植用施肥装置，丝杆带动安装座相互靠近或远离，安装座相互靠近时，伸缩杆伸展，第二滚路之间的距离增大，丝杆带动安装座相互远离，剪式连杆组收缩，伸缩杆收缩，第二滚轮之间的距离变小，实现对不同距离胡萝卜垄的施肥功能。

3、该胡萝卜种植用施肥装置，安装座相互靠近时，伸缩杆伸展，剪式连杆组伸展，喷洒管喷洒距离增加，喷洒分散性增强，安装座相互远离，伸缩杆收缩，剪式连杆组收缩，喷洒管喷洒距离减小，喷洒密集型增强。

附图说明

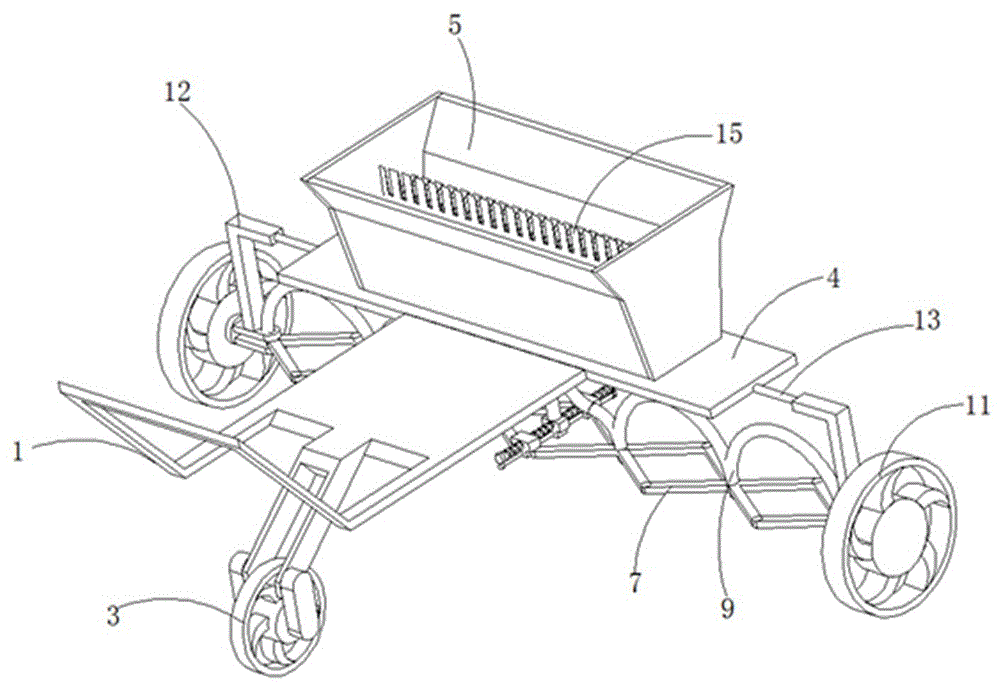

图1为本发明的结构示意图之一；

图2为本发明的结构示意图之二；

图3为本发明的结构示意图之三；

图4为本发明的结构示意图之四；

图5为本发明的图4中a部分的结构示意图。

图中：1、手推架；2、支杆；3、第一推动轮；4、安装板；5、混合料斗；6、安装座；7、剪式连杆组；8、出料管；9、喷洒管；10、连接杆；11、第二推动轮；12、l型支杆；13、伸缩杆；14、驱动辊轴；15、搅拌杆；16、固定杆；17、双输出轴电机；18、丝杆；19、限位杆；20、限位板；21、流量调节阀；22、手动调节把手。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例，基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在本发明的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

本技术领域技术人员可以理解，除非另外定义，这里使用的所有术语(包括技术术语和科学术语)具有与本发明所属领域中的普通技术人员的一般理解相同的意义。还应该理解的是，诸如通用字典中定义的那些术语应该被理解为具有与现有技术的上下文中的意义一致的意义，并且除非像这里一样定义，不会用理想化或过于正式的含义来解释。

实施例1：

参照图1-4，一种胡萝卜种植用施肥装置，包括手推架1，手推架1上通过支杆2连接有第一推动轮3，手推架1的连接端固接有安装板4，安装板4的顶部固接有混合料斗5，混合料斗5内设有搅拌组件，混合料斗5的下方设有对称分布的两个安装座6，安装座6的两侧活动了连接有对称分布的剪式连杆组7，安装座6之间设有固接在安装板4底部的距离调节组件，混合料斗5的出料端连接有穿过安装板4的出料管8，出料管8远离安装版4的一端连接有喷洒管9，喷洒管9的喷洒头均匀分布在剪式连杆组7的中部铰接点处，剪式连杆组7相互远离的一端均固定连接有连接杆10，连接杆10远离剪式连杆组7的一端转动连接有第二推动轮11，连接杆10的外壁还固接有l型支杆12，l型支杆12的水平段与安装板4之间还连接有伸缩杆13。搅拌组件包括驱动辊轴14，驱动辊轴14转动连接在混合料斗5的内侧壁，驱动辊轴14的外侧壁固接有均匀分布的搅拌杆15，首先将一定量的化肥与水送入混合料斗(5)中，开启混合料斗5中的搅拌组件，通过搅拌杆14将化肥与水充分混匀，液体的自然渗透至植株根系供植株吸收，提高了肥料的利用率。

实施例2：

参照图1-5，一种胡萝卜种植用施肥装置，包括手推架1，手推架1上通过支杆2连接有第一推动轮3，手推架1的连接端固接有安装板4，安装板4的顶部固接有混合料斗5，混合料斗5内设有搅拌组件，混合料斗5的下方设有对称分布的两个安装座6，安装座6的两侧活动了连接有对称分布的剪式连杆组7，安装座6之间设有固接在安装板4底部的距离调节组件，混合料斗5的出料端连接有穿过安装板4的出料管8，出料管8远离安装版4的一端连接有喷洒管9，喷洒管9的喷洒头均匀分布在剪式连杆组7的中部铰接点处，剪式连杆组7相互远离的一端均固定连接有连接杆10，连接杆10远离剪式连杆组7的一端转动连接有第二推动轮11，连接杆10的外壁还固接有l型支杆12，l型支杆12的水平段与安装板4之间还连接有伸缩杆13。

搅拌组件包括驱动辊轴14，驱动辊轴14转动连接在混合料斗5的内侧壁，驱动辊轴14的外侧壁固接有均匀分布的搅拌杆15。

距离调节组件包括固定杆16，固定杆16竖直设置在安装板4的底部中心处，固定杆16远离安装板4的一端固定连接有双输出轴电机17，双输出轴电机17的输出端固接有丝杆18，安装座6上开设有与丝杆18配合的螺纹槽，安装座6通过螺纹槽螺纹连接在丝杆18上。

两个安装座6上的螺纹槽的方向相反。

双输出轴电机17上还固接有对称分布的限位杆19，安装座6上还开设有与限位杆19配合的滑槽，限位杆19远离双输出轴电机17的一端滑动穿过安装座6上的滑槽。

限位杆19与丝杆18远离双输出轴电机17的一端均固接有限位板20。

出料管8上设置有流量调节阀21。

流量调节阀21上设有手动调节把手22。

混合料斗5侧壁上设有透明观察窗。

首先将一定量的化肥与水送入混合料斗(5)中，开启混合料斗5中的搅拌组件，通过搅拌杆14将化肥与水充分混匀；通过手推架1将推车推至地头，根据胡萝卜垄之间的距离调节剪式连杆组7的伸展长度，开启双输出轴电机17，丝杆18带动安装座6相互靠近或远离，安装座6相互靠近时，伸缩杆13伸展，第二滚路11之间的距离增大，丝杆18带动安装座6相互远离，剪式连杆组7收缩，伸缩杆13收缩，第二滚轮11之间的距离变小，实现对不同距离胡萝卜垄的施肥功能。

实施例3：

参照图1-5，一种胡萝卜种植用施肥装置，包括手推架1，手推架1上通过支杆2连接有第一推动轮3，手推架1的连接端固接有安装板4，安装板4的顶部固接有混合料斗5，混合料斗5内设有搅拌组件，混合料斗5的下方设有对称分布的两个安装座6，安装座6的两侧活动了连接有对称分布的剪式连杆组7，安装座6之间设有固接在安装板4底部的距离调节组件，混合料斗5的出料端连接有穿过安装板4的出料管8，出料管8远离安装版4的一端连接有喷洒管9，喷洒管9的喷洒头均匀分布在剪式连杆组7的中部铰接点处，剪式连杆组7相互远离的一端均固定连接有连接杆10，连接杆10远离剪式连杆组7的一端转动连接有第二推动轮11，连接杆10的外壁还固接有l型支杆12，l型支杆12的水平段与安装板4之间还连接有伸缩杆13。

搅拌组件包括驱动辊轴14，驱动辊轴14转动连接在混合料斗5的内侧壁，驱动辊轴14的外侧壁固接有均匀分布的搅拌杆15。

距离调节组件包括固定杆16，固定杆16竖直设置在安装板4的底部中心处，固定杆16远离安装板4的一端固定连接有双输出轴电机17，双输出轴电机17的输出端固接有丝杆18，安装座6上开设有与丝杆18配合的螺纹槽，安装座6通过螺纹槽螺纹连接在丝杆18上。

两个安装座6上的螺纹槽的方向相反。

双输出轴电机17上还固接有对称分布的限位杆19，安装座6上还开设有与限位杆19配合的滑槽，限位杆19远离双输出轴电机17的一端滑动穿过安装座6上的滑槽。

限位杆19与丝杆18远离双输出轴电机17的一端均固接有限位板20。

出料管8上设置有流量调节阀21。

流量调节阀21上设有手动调节把手22。

混合料斗5侧壁上设有透明观察窗。

首先将一定量的化肥与水送入混合料斗(5)中，开启混合料斗5中的搅拌组件，通过搅拌杆14将化肥与水充分混匀；通过手推架1将推车推至地头，根据胡萝卜垄之间的距离调节剪式连杆组7的伸展长度，开启双输出轴电机17，丝杆18带动安装座6相互靠近或远离，安装座6相互靠近时，伸缩杆13伸展，第二滚路11之间的距离增大，丝杆18带动安装座6相互远离，剪式连杆组7收缩，伸缩杆13收缩，第二滚轮11之间的距离变小，实现对不同距离胡萝卜垄的施肥功能；然后通过手动调节把手22开启出料管8上的流量调节阀21，用手推动手推架1，与水混合后的化肥通过出料管8进入均匀分布的喷洒管9内，喷洒管9随着剪式连杆组7的伸缩，实现喷洒头9喷洒距离的调节功能，安装座6相互靠近时，伸缩杆13伸展，剪式连杆组7伸展，喷洒管9喷洒距离增加，喷洒分散性增强，安装座6相互远离，伸缩杆13收缩，剪式连杆组7收缩，喷洒管9喷洒距离减小，喷洒密集型增强。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
