一种履带式收割打捆一体机的制作方法

1.本实用新型涉及收割打捆一体机领域，更具体地说，涉及一种履带式收割打捆一体机。


背景技术：

2.收割打捆一体机可对农作物进行收割，并且秸秆可直接打捆，非常环保，使用方便；
3.现有技术中的履带式收割打捆一体机中，其粉碎机构均为整体式上升和下降，其机器在不平整场地或斜坡场地收割时，不便于贴合收割，单侧不可升降，不便于灵活的调节使用。


技术实现要素：

4.针对现有技术中存在的问题，本实用新型的目的在于提供一种履带式收割打捆一体机，通过设置单侧升降机构使得粉碎机构实现单侧升降，使用时可单侧倾斜升降，其便于机器在不平整场地或斜坡场地收割，使用灵活。
5.为解决上述问题，本实用新型采用如下的技术方案。
6.一种履带式收割打捆一体机，包括机体，所述机体的一端设置有粉碎机构，所述机体的下端设置升降臂，所述升降臂的外端固定连接有折角升降座，所述机体的下端通过驱动杆连接粉碎机构，所述粉碎机构的两侧外表面固定有支撑座，所述支撑座的外表面固定有支臂，所述折角升降座一侧设置有铰接座，所述铰接座内铰接有液压缸，所述液压缸的上端液压杆端面铰接在支撑座的一侧支臂中，所述折角升降座的另一侧表面固定有支撑条座，所述支撑条座上端铰接在支撑座的另一端支臂上，通过设置单侧升降机构使得粉碎机构实现单侧升降，使用时可单侧倾斜升降，其便于机器在不平整场地或斜坡场地收割，使用灵活。
7.进一步的，所述液压缸两点分布在折角升降座的表面，两侧分布，提高支撑力。
8.进一步的，所述支撑条座同样两点分布在折角升降座的表面，两侧分布，提高支撑力。
9.进一步的，所述机体与粉丝机构上连接有吹料管，便于收割导料。
10.进一步的，所述吹料管采用波纹软管制成，成本低，翻转时不影响，不会折断。
11.相比于现有技术，本实用新型的优点在于：
12.(1)通过设置单侧升降机构使得粉碎机构实现单侧升降，使用时可单侧倾斜升降，其便于机器在不平整场地或斜坡场地收割，使用灵活。
13.(2)液压缸两点分布在折角升降座的表面，两侧分布，提高支撑力。
14.(3)支撑条座同样两点分布在折角升降座的表面，两侧分布，提高支撑力。
15.(4)机体与粉丝机构上连接有吹料管，便于收割导料。
16.(5)吹料管采用波纹软管制成，成本低，翻转时不影响，不会折断。
附图说明

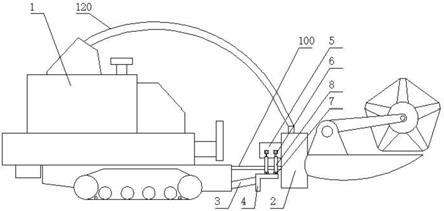

17.图1为本实用新型的整体结构示意图；
18.图2为本实用新型的液压缸与粉丝机构连接关系侧视剖面图。
19.图中标号说明：
20.1机体、2粉碎机构、3升降臂、4折角升降座、100驱动杆、5支撑座、 6支臂、7铰接座、8液压缸、9支撑条座、120吹料管。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
23.请参阅图1
‑
2，一种履带式收割打捆一体机，包括机体1，机体1的一端设置有粉碎机构2，机体1的下端设置升降臂3，升降臂3的外端固定连接有折角升降座4，机体1的下端通过驱动杆100连接粉碎机构2，粉碎机构2的两侧外表面固定有支撑座5，支撑座5的外表面固定有支臂6，折角升降座4 一侧设置有铰接座7，铰接座7内铰接有液压缸8，液压缸8的上端液压杆端面铰接在支撑座5的一侧支臂6中，折角升降座4的另一侧表面固定有支撑条座9，支撑条座9上端铰接在支撑座5的另一端支臂6上。
24.请参阅图1
‑
2，液压缸8两点分布在折角升降座4的表面，两侧分布，提高支撑力，支撑条座9同样两点分布在折角升降座4的表面，两侧分布，提高支撑力，机体1与粉丝机构2上连接有吹料管120，便于收割导料，吹料管 120采用波纹软管制成，成本低，翻转时不影响，不会折断。
25.在使用时，通过升降臂3的外端固定连接有折角升降座4，其粉碎机构2 安装在折角升降座4上，其升降臂3升降时可带动折角支撑座4整体升降，其单侧升降时，通过粉碎机构2的两侧外表面固定有支撑座5，支撑座5的外表面固定有支臂6，折角升降座4一侧设置有铰接座7，铰接座7内铰接有液压缸8，液压缸8的上端液压杆端面铰接在支撑座5的一侧支臂6中，折角升降座4的另一侧表面固定有支撑条座9，支撑条座9上端铰接在支撑座5的另一端支臂6上，可形成四点铰接装配机构，其一侧的液压缸8顶起液压杆，可带动一侧支臂6翻转，可使另一侧支臂6围绕支撑条座9翻转，可向上调整角度，其液压缸8带动液压杆下降，可带动一侧支臂6翻转下降，可使另一侧支臂6围绕支撑条座9翻转下降，可向下调整角度，通过机体1现有的升降臂3可带动粉碎机构2整体上下升降，其独立的液压缸8升降机构可翻动粉碎机构2翻转，可上下翻转升降，其便于机器在不平整场地或斜坡场地收割，使用灵活。
26.以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用
新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。


技术特征：
1.一种履带式收割打捆一体机，包括机体(1)，其特征在于：所述机体(1)的一端设置有粉碎机构(2)，所述机体(1)的下端设置升降臂(3)，所述升降臂(3)的外端固定连接有折角升降座(4)，所述机体(1)的下端通过驱动杆(100)连接粉碎机构(2)，所述粉碎机构(2)的两侧外表面固定有支撑座(5)，所述支撑座(5)的外表面固定有支臂(6)，所述折角升降座(4)一侧设置有铰接座(7)，所述铰接座(7)内铰接有液压缸(8)，所述液压缸(8)的上端液压杆端面铰接在支撑座(5)的一侧支臂(6)中，所述折角升降座(4)的另一侧表面固定有支撑条座(9)，所述支撑条座(9)上端铰接在支撑座(5)的另一端支臂(6)上。2.根据权利要求1所述的一种履带式收割打捆一体机，其特征在于：所述液压缸(8)两点分布在折角升降座(4)的表面。3.根据权利要求1所述的一种履带式收割打捆一体机，其特征在于：所述支撑条座(9)同样两点分布在折角升降座(4)的表面。4.根据权利要求1所述的一种履带式收割打捆一体机，其特征在于：所述机体(1)与粉丝机构(2)上连接有吹料管(120)。5.根据权利要求4所述的一种履带式收割打捆一体机，其特征在于：所述吹料管(120)采用波纹软管制成。

技术总结
本实用新型公开了一种履带式收割打捆一体机，包括机体，所述机体的一端设置有粉碎机构，所述机体的下端设置升降臂，所述升降臂的外端固定连接有折角升降座，所述机体的下端通过驱动杆连接粉碎机构，所述粉碎机构的两侧外表面固定有支撑座，所述支撑座的外表面固定有支臂，所述折角升降座一侧设置有铰接座，所述铰接座内铰接有液压缸，所述液压缸的上端液压杆端面铰接在支撑座的一侧支臂中，所述折角升降座的另一侧表面固定有支撑条座，所述支撑条座上端铰接在支撑座的另一端支臂上，通过设置单侧升降机构使得粉碎机构实现单侧升降，使用时可单侧倾斜升降，其便于机器在不平整场地或斜坡场地收割，使用灵活。使用灵活。使用灵活。


技术研发人员：彭存来
受保护的技术使用者：彭存来
技术研发日：2020.12.23
技术公布日：2021/12/14
