一种用于果园灌溉的供水装置的制作方法

1.本实用新型涉及果园种植技术领域，具体为一种用于果园灌溉的供水装置。


背景技术：

2.果园是指种植果树的园地，也叫果木园，有专业性果园、果农兼作果园和庭院式果园等类型，栽植时期北方以休眠期为主，就地育苗或非严寒地区也可在晚秋或初冬带叶定植，寒地在土壤解冻后争取早栽，亚热带常绿果树可在春梢或秋梢停止生长后栽植，以长方形栽植为主，栽植后根据树龄、树势和环境条件的变化进行施肥、灌水、整形修剪和病虫防治等，在对果树种植时需要使用到灌溉设备，但传统的果园灌溉设备的使用效果不好，不便于在灌溉时施肥，不便于移动，且在冬季较冷时，水会结冰，无法正常浇灌，为此，我们提出一种用于果园灌溉的供水装置。


技术实现要素：

3.本实用新型的目的在于提供一种用于果园灌溉的供水装置，具备使用效果好的优点，解决了传统的果园灌溉设备的使用效果不好，不便于在灌溉时施肥，不便于移动，且在冬季较冷时，水会结冰，无法正常浇灌的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种用于果园灌溉的供水装置，包括基板，所述基板顶部的左侧固定安装有水箱，所述水箱的内腔设置有加热板，所述水箱顶部的右侧连通有加料斗，且加料斗的顶部设置有盖板，所述水箱的顶部固定安装有步进电机，所述步进电机的输出轴固定安装有搅拌杆，所述水箱内腔的底部设置有温度检测器，所述水箱的正面设置有观测窗，所述水箱正面的左侧设置有显示屏，所述水箱顶部的左侧固定安装有吸水泵，且吸水泵的输出端通过管道与水箱连通，所述吸水泵的输入端连通有金属管，所述金属管的另一端连通有第一软管，所述第一软管的另一端连通有过滤头，所述基板的顶部固定安装有出水泵，且出水泵的输入端通过管道与水箱连通，所述出水泵的输出端连通有第二软管，所述第二软管的另一端连通有喷头，所述基板底部右侧的前后两端均设置有定向轮，所述基板底部左侧的前后两端均设置有万向轮，所述基板的左侧固定安装有推把。
5.优选的，所述基板顶部的右侧通过支架固定安装有第二放置架，且第二放置架的顶部开设有与喷头配合使用的卡槽。
6.优选的，所述水箱的左侧通过支架固定安装有第一放置架，且第一放置架的左侧开设有与过滤头配合使用的卡槽。
7.优选的，所述水箱左侧的顶部通过支架固定安装有管卡，且管卡与金属管固定连接。
8.优选的，所述水箱正面的右侧设置有控制面板，且控制面板的表面设置有防护膜。
9.优选的，所述水箱的右侧设置有电池箱，且电池箱的内腔设置有蓄电池。
10.与现有技术相比，本实用新型的有益效果如下：
11.1、本实用新型定向轮和万向轮方便装置移动，可利用推把推动装置移动，可将过滤头放入水源中，打开吸水泵，水沿过滤头进入第一软管，过滤头可对水草和杂物进行过滤，水接着由第一软管经过金属管被吸水泵吸入，接着通过管道送入水箱内，温度检测器可对水温进行检测，显示屏对检测结果进行显示，人们可通过观测窗观察水箱内的水位，当水温低于零度时，打开加热板可对水进行加热，防止水结冰，打开出水泵通过管道将水吸入，水接着沿第二软管送入到喷头，人们可手持喷头对果树进行灌溉，当需要施肥时，可打开加料斗顶部的盖板，将肥料沿加料斗送入到水箱内，打开步进电机，步进电机通过输出轴带动搅拌杆转动，从而可对水和肥料进行混合，打开出水泵可将水肥喷出灌溉，解决了传统的果园灌溉设备的使用效果不好，不便于在灌溉时施肥，不便于移动，且在冬季较冷时，水会结冰，无法正常浇灌的问题。
12.2、本实用新型第一放置架用来放置过滤头，使过滤头稳固，控制面板用来控制各个电器的开关，电池箱内的蓄电池为装置提供电能，第二放置架用来放置喷头，使喷头稳固，管卡使金属管更加的稳固。
附图说明

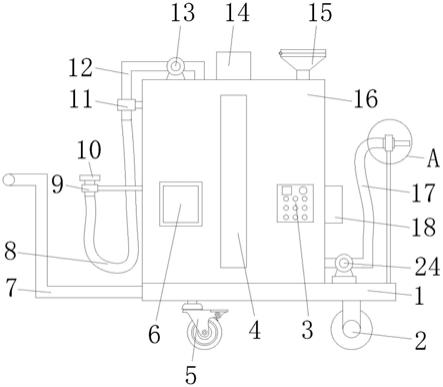

13.图1为本实用新型结构示意图；
14.图2为本实用新型a处放大结构示意图；
15.图3为本实用新型水箱剖视放大结构示意图。
16.图中：1、基板；2、定向轮；3、控制面板；4、观测窗；5、万向轮；6、显示屏；7、推把；8、第一软管；9、第一放置架；10、过滤头；11、管卡；12、金属管；13、吸水泵；14、步进电机；15、加料斗；16、水箱；17、第二软管；18、电池箱；19、第二放置架；20、喷头；21、温度检测器；22、加热板；23、搅拌杆；24、出水泵。
具体实施方式
17.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
18.请参阅图1-3，一种用于果园灌溉的供水装置，包括基板1，基板1顶部的左侧固定安装有水箱16，水箱16正面的右侧设置有控制面板3，且控制面板3的表面设置有防护膜，控制面板3用来控制各个电器的开关，水箱16的右侧设置有电池箱18，且电池箱18的内腔设置有蓄电池，电池箱18内的蓄电池为装置提供电能，水箱16的内腔设置有加热板22，水箱16顶部的右侧连通有加料斗15，且加料斗15的顶部设置有盖板，水箱16的顶部固定安装有步进电机14，步进电机14的输出轴固定安装有搅拌杆23，水箱16内腔的底部设置有温度检测器21，水箱16的正面设置有观测窗4，水箱16正面的左侧设置有显示屏6，水箱16顶部的左侧固定安装有吸水泵13，且吸水泵13的输出端通过管道与水箱16连通，吸水泵13的输入端连通有金属管12，水箱16左侧的顶部通过支架固定安装有管卡11，且管卡11与金属管12固定连接，管卡11使金属管12更加的稳固，金属管12的另一端连通有第一软管8，第一软管8的另一端连通有过滤头10，水箱16的左侧通过支架固定安装有第一放置架9，且第一放置架9的左
侧开设有与过滤头10配合使用的卡槽，第一放置架9用来放置过滤头10，使过滤头10稳固，基板1的顶部固定安装有出水泵24，且出水泵24的输入端通过管道与水箱16连通，出水泵24的输出端连通有第二软管17，第二软管17的另一端连通有喷头20，基板1顶部的右侧通过支架固定安装有第二放置架19，且第二放置架19的顶部开设有与喷头20配合使用的卡槽，第二放置架19用来放置喷头20，使喷头20稳固，基板1底部右侧的前后两端均设置有定向轮2，基板1底部左侧的前后两端均设置有万向轮5，基板1的左侧固定安装有推把7，定向轮2和万向轮5方便装置移动，可利用推把7推动装置移动，可将过滤头10放入水源中，打开吸水泵13，水沿过滤头10进入第一软管8，过滤头10可对水草和杂物进行过滤，水接着由第一软管8经过金属管12被吸水泵13吸入，接着通过管道送入水箱16内，温度检测器21可对水温进行检测，显示屏6对检测结果进行显示，人们可通过观测窗4观察水箱16内的水位，当水温低于零度时，打开加热板22可对水进行加热，防止水结冰，打开出水泵24通过管道将水吸入，水接着沿第二软管17送入到喷头20，人们可手持喷头20对果树进行灌溉，当需要施肥时，可打开加料斗15顶部的盖板，将肥料沿加料斗15送入到水箱16内，打开步进电机14，步进电机14通过输出轴带动搅拌杆23转动，从而可对水和肥料进行混合，打开出水泵24可将水肥喷出灌溉，解决了传统的果园灌溉设备的使用效果不好，不便于在灌溉时施肥，不便于移动，且在冬季较冷时，水会结冰，无法正常浇灌的问题。
19.使用时，定向轮2和万向轮5方便装置移动，可利用推把7推动装置移动，可将过滤头10放入水源中，打开吸水泵13，水沿过滤头10进入第一软管8，过滤头10可对水草和杂物进行过滤，水接着由第一软管8经过金属管12被吸水泵13吸入，接着通过管道送入水箱16内，温度检测器21可对水温进行检测，显示屏6对检测结果进行显示，人们可通过观测窗4观察水箱16内的水位，当水温低于零度时，打开加热板22可对水进行加热，防止水结冰，打开出水泵24通过管道将水吸入，水接着沿第二软管17送入到喷头20，人们可手持喷头20对果树进行灌溉，当需要施肥时，可打开加料斗15顶部的盖板，将肥料沿加料斗15送入到水箱16内，打开步进电机14，步进电机14通过输出轴带动搅拌杆23转动，从而可对水和肥料进行混合，打开出水泵24可将水肥喷出灌溉，解决了传统的果园灌溉设备的使用效果不好，不便于在灌溉时施肥，不便于移动，且在冬季较冷时，水会结冰，无法正常浇灌的问题。
