一种轻型化钓鱼箱的制作方法

1.本实用新型涉及渔具技术领域，具体涉及一种轻型化钓鱼箱。


背景技术：

2.户外垂钓是目前比较大众的休闲方式，户外垂钓时需要携带很多钓鱼工具，例如鱼竿、鱼饵、鱼线、渔网等，钓鱼工具通常需要放置在钓鱼箱内。传统的钓鱼箱结构比较复杂，并且传统的钓鱼箱通常采用铝材质等材料制成，钓鱼箱的整体质量较重，再加上箱内的鱼竿、鱼饵等钓鱼工具，移动和搬运起来都比较麻烦，不方便钓鱼时使用。
3.因此，亟需一种轻型化钓鱼箱的以解决上述技术问题。


技术实现要素：

4.根据本实用新型的实施例，提供了一种轻型化钓鱼箱，以方便携带和移动。
5.本实用新型实施例的一方面，提供了一种轻型化钓鱼箱，包括箱体、箱盖以及钓竿固定组件，其中，所述箱体具有容纳腔，所述箱体与所述箱盖铰接连接，并且所述箱体与所述箱盖均采用轻质材料制成；
6.所述钓竿固定组件设置在所述箱体的侧面，所述钓竿固定组件包括固定件、套管以及锁紧件，所述固定件固定安装在所述箱体的侧面，所述套管连接在所述固定件的下方，所述套管用于安装钓竿，所述锁紧件与所述固定件螺纹连接，旋转所述锁紧件，使所述锁紧件的一端与所述套管抵接，以将所述套管固定在所述固定件的预定位置；所述箱盖的侧缘及前缘均设置有第一凹槽，人体手指部位能够通过所述第一凹槽将所述箱盖翻转打开；所述箱盖的内部设置有第一加强筋，所述箱盖的底面设置有第二加强筋。
7.根据本实用新型实施例的一方面，还包括多个隔板，多个所述隔板均通过设置在所述箱体内壁上的卡槽与所述箱体的内壁可拆卸连接，所述隔板能够将所述箱体的容纳腔分隔为多个腔体。
8.根据本实用新型实施例的一方面，所述箱体的底部固定有多个支撑腿，多个所述支撑腿均可升降。
9.根据本实用新型实施例的一方面，所述箱体的侧面还安装有套筒，所述套筒侧壁上连接有紧固件。
10.根据本实用新型实施例的一方面，所述箱盖的底面设置有凸块，所述凸块与所述箱体的容纳腔相应，以使所述凸块能够与所述箱体容纳腔的上边缘匹配连接。
11.根据本实用新型实施例的一方面，所述箱盖的顶面设置有第二凹槽。
12.根据本实用新型实施例提供的轻型化钓鱼箱，包括箱体、箱盖以及钓竿固定组件，箱体与所述箱盖均采用轻质材料制成，从而能够减轻整体质量，便于使用者携带和搬运钓鱼箱。另外，钓竿固定组件的套管能够用来安装钓竿，使用者无需长时间手握钓竿，能够缓解手臂的疲惫感，并且还可以通过锁紧件调节套管的角度，进而能够调节与改变钓竿的角度，使用起来更加方便。
13.应当理解，实用新型内容部分中所描述的内容并非旨在限定本实用新型的实施例的关键或重要特征，亦非用于限制本实用新型的范围。本实用新型的其它特征将通过以下的描述变得容易理解。
附图说明
14.结合附图并参考以下详细说明，本实用新型各实施例的上述和其他特征、优点及方面将变得更加明显。在附图中，相同或相似的附图标记表示相同或相似的元素，其中：

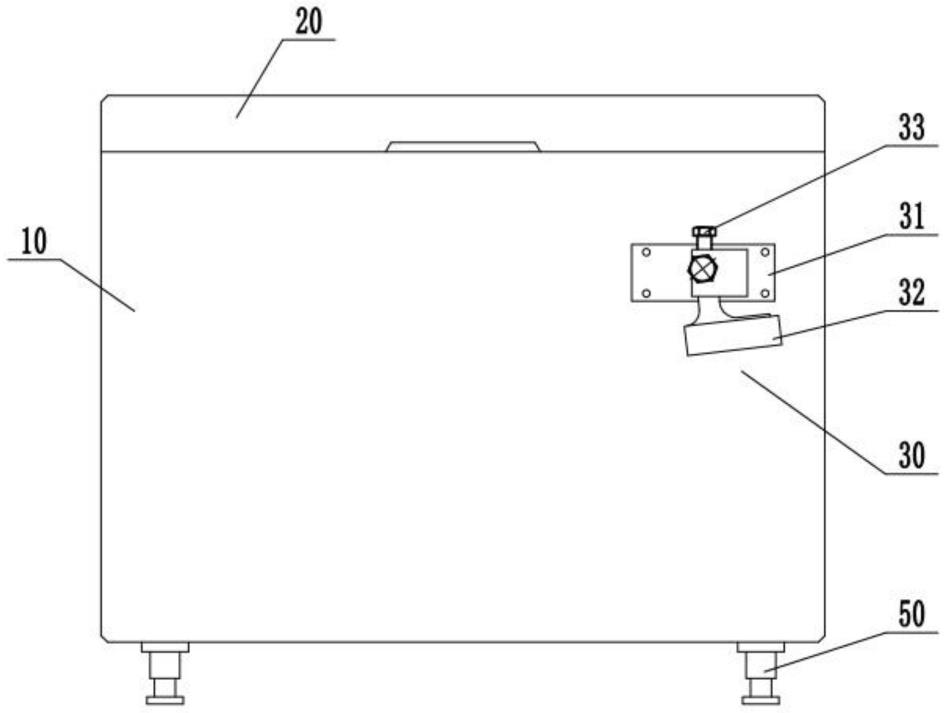

15.图1示出了本实用新型的实施例提供的轻型化钓鱼箱的主视图；
16.图2示出了本实用新型的实施例提供的轻型化钓鱼箱的后视图；
17.图3示出了本实用新型的实施例提供的轻型化钓鱼箱的侧视图；
18.图4示出了本实用新型的实施例提供的轻型化钓鱼箱中箱体的结构示意图。
19.其中，图1至图4的附图标记与部件名称之间的对应关系为：
20.10箱体，11套筒，12紧固件，20箱盖，21第一凹槽，22凸块，30钓竿固定组件，31固定件，32套管，33锁紧件，40隔板，50支撑腿。
具体实施方式
21.下面将详细描述本实用新型的各个方面的特征和示例性实施例。在下面的详细描述中，提出了许多具体细节，以便提供对本实用新型的全面理解。但是，对于本领域技术人员来说很明显的是，本实用新型可以在不需要这些具体细节中的一些细节的情况下实施。下面对实施例的描述仅仅是为了通过示出本实用新型的示例来提供对本实用新型的更好的理解。在附图和下面的描述中，至少部分的公知结构和技术没有被示出，以便避免对本实用新型造成不必要的模糊；并且，为了清晰，可能夸大了部分结构的尺寸。此外，下文中所描述的特征、结构或特性可以以任何合适的方式结合在一个或更多实施例中。
22.下述描述中出现的方位词均为图中示出的方向，并不是对本实用新型的具体结构进行限定。在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“安装”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸式连接，或一体地连接；可以是直接相连，也可以间接相连。对于本领域的普通技术人员而言，可视具体情况理解上述术语在本实用新型中的具体含义。
23.为了更好地理解本实用新型，下面结合图1至图4对本实用新型实施例提供的轻型化钓鱼箱进行详细描述。
24.如图1至图4所示，本实用新型实施例提供了的一种轻型化钓鱼箱，包括箱体10、箱盖20以及钓竿固定组件30，其中，箱体10具有容纳腔，箱体10与箱盖20铰接连接，而能够方便打开与关闭箱盖20。另外，箱盖20与箱体10之间可以增加锁扣，以能够使箱盖20与箱体10紧密连接。箱体10与箱盖20均采用轻质材料制成，可选地，轻质材料可以为pp聚丙烯、epp发泡聚丙烯或abs塑料中的一种。另外，pp聚丙烯、epp发泡聚丙烯或abs塑料具有较好的保温性，从而使本实施例的钓鱼箱具有一定的保温效果。
25.钓竿固定组件30设置在箱体10的侧面，钓竿固定组件30包括固定件31、套管32以及锁紧件33，固定件31固定安装在箱体10的侧面，套管32连接在固定件31的下方，套管32用于安装钓竿，锁紧件33与固定件31螺纹连接，旋转锁紧件33，使锁紧件33的一端与套管32抵
接，以将套管32固定在固定件31的预定位置。可选地，固定件31可以为固定板，锁紧件33可以为螺杆，套管32可以与固定件31之间铰接，以使套管32能够在固定件31上转动，从而能够调节套管32的角度，进而能够改变鱼竿的角度。套管32与固定件31钓竿固定组件30的数量可以两个，分别固定在箱体10相对的侧面，以能够同时安装两个鱼竿。
26.箱盖20的侧缘及前缘均设置有第一凹槽21，人体手指能够通过第一凹槽21将箱盖20翻转打开，从而能够进一步方便箱盖20向上翻转打开。
27.箱盖20的内部设置有第一加强筋，箱盖20的底面设置有第二加强筋，从而能够增加箱盖20的结构强度，使本实施例的钓鱼箱可以作为板凳使用。可选地，第一加强筋嵌在箱盖20的内部，第一加强筋可以为交叉分布连接的硬质塑料杆，第二加强筋可以使设置在箱盖20底面的交叉分布并凸起的楞条。
28.根据本实用新型实施例提供的轻型化钓鱼箱，包括箱体10、箱盖20以及钓竿固定组件30，箱体10与箱盖20均采用轻质材料制成，从而能够减轻整体质量，便于使用者携带和搬运钓鱼箱。另外，钓竿固定组件30的套管32能够用来安装钓竿，使用者无需长时间手握钓竿，能够缓解手臂的疲惫感，并且还可以通过锁紧件33调节套管32的角度，进而能够调节与改变钓竿的角度，使用起来更加方便。
29.另外，箱体10的侧面还可以安装套筒11，套筒11可以用于安装遮阳伞、雨伞或鱼饵放置盘等工具，套筒11上还可以安装螺栓等紧固件12，通过螺栓等紧固件12将遮阳伞、雨伞或鱼饵放置盘等工具固定，并可以调节三者的高度。
30.在一些可选的实施例中，本实用新型实施例的钓鱼箱还包括多个隔板40，多个隔板40均通过设置在箱体10内壁上的卡槽与箱体10的内壁可拆卸连接，隔板40能够将箱体10的容纳腔分隔为多个腔体，以方便分区存放不同的钓鱼工具，便于筛选。
31.在一些可选的实施例中，箱体10的底部固定有多个支撑腿50，多个支撑腿50均可升降，当钓鱼箱作为板凳使用时，可以通过支撑腿50调节钓鱼箱的高度，使使用者坐起来比较舒适。
32.在一些可选的实施例中，箱盖20的底面设置有凸块22，凸块22与箱体10的容纳腔相应，以使凸块22能够与箱体10容纳腔的上边缘匹配连接，以增加箱体10与箱盖20之间的密封性。
33.在一些可选的实施例中，箱盖20的顶面设置有第二凹槽，第二凹槽可以为圆柱形，以方便在第二凹槽内放置保温杯或水杯等。
