一种新型农业种植用水利灌溉装置的制作方法

1.本实用新型涉及农业技术领域，具体为一种新型农业种植用水利灌溉装置。


背景技术：

2.新型农业种植用水利灌溉装置是在新型农业种植中一种非常常见的水利灌溉装置，但是现有的注新型农业种植用水利灌溉装置在对农作物灌溉的过程中不能调节装置与农作物之间的距离，从而影响了点灌时的效果，而且现有的新型农业种植用水利灌溉装置在农作物需要点灌的过程中大多需要人力来完成，导致工作的效率较低，针对以上问题，需要提供一种可调节距离的、能自动点灌的新型农业种植用水利灌溉装置。


技术实现要素：

3.本实用新型的目的在于提供一种新型农业种植用水利灌溉装置，以解决上述背景技术中提出的问题。
4.为实现上述目的，本实用新型提供如下技术方案：
5.一种新型农业种植用水利灌溉装置，包括固定滑轨，所述固定滑轨上连接有多组驱动结构，所述驱动结构的端面上连接有连接支架，所述连接支架的侧壁上连接有控制器，所述连接支架的端面上连接有载重板，所述载重板的端面上连接有蓄水箱，所述蓄水箱的侧壁上连接有蓄电池，所述蓄水箱的内腔中连接有供水泵，所述载重板的底部通过连接管连接有固定连接管，所述固定连接管的内腔中套接有活动连接管，所述活动连接管的另一端连接有点灌连接头，所述固定连接管与活动连接管的连接处连接有螺纹固定器，所述驱动结构包括固定支架，所述固定支架上连接有驱动电机，所述驱动电机的驱动端通过联轴器连接有驱动齿轮，所述驱动齿轮上连接有从动齿轮，所述从动齿轮的中心处通过连接杆连接有驱动滚轮，所述连接支架连接在固定支架的端面上，所述驱动滚轮连接在固定滑轨的滑槽中。
6.作为本实用新型优选的方案，所述供水泵通过导线与控制器相连接并且连接方式为电性连接。
7.作为本实用新型优选的方案，所述蓄电池通过导线与控制器相连接并且连接方式为电性连接。
8.作为本实用新型优选的方案，所述驱动电机通过导线与控制器相连接并且连接方式为电性连接。
9.作为本实用新型优选的方案，所述固定连接管的连接方式为滑动连接，所述固定连接管与螺纹固定器的连接方式为螺纹连接。
10.作为本实用新型优选的方案，所述驱动齿轮与从动齿轮的连接方式为啮合连接，所述驱动滚轮与固定滑轨的滑槽的配合方式为间隙配合。
11.与现有技术相比，本实用新型的有益效果是：
12.1、本实用新型中，通过在装置中采用在固定连接管与活动连接管的连接方式为滑
动连接的条件下调节好固定连接管与活动连接管长度，确定好点灌连接头与农作物之间的距离的设计，使得可以根据不同农作物的高度，从而进行调节固定连接管与活动连接管之间的距离，使得更好的完成点灌作业，从而解决了装置与农作物之间的距离不可调节的问题。
13.2、本实用新型中，通过在装置中采用在在驱动电机通过导线与控制器相连接并且连接方式为电性连接的条件下通过控制器启动驱动电机，使得驱动电机的驱动端转动，并且通过传动结构带动驱动滚轮转动，从而使得装置向前运动的设计，使得装置可以代替人工进行农作物的点灌作业，使得在此过程中节省了大量的人力输出，从而解决了人力输出的问题。
附图说明

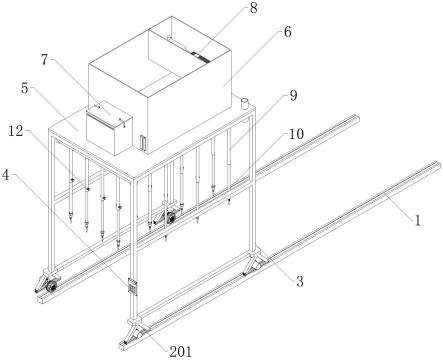

14.图1为本实用新型正等侧结构示意图；
15.图2为本实用新型驱动结构结构示意图；
16.图3为本实用新型图1部分结构示意图。
17.图中：1、固定滑轨；2、驱动结构；3、连接支架；4、控制器；5、载重板；6、蓄水箱；7、蓄电池；8、供水泵；9、固定连接管；10、活动连接管；11、点灌连接头；12、螺纹固定器；201、固定支架；202、驱动电机；203、驱动齿轮；204、从动齿轮；205、驱动滚轮。
具体实施方式
18.下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例,基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述,给出了本实用新型的若干实施例,但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例,相反地，提供这些实施例的目的是使对本实用新型的公开内容更加透彻全面。
20.需要说明的是，当元件被称为“固设于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件,当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件,本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。
21.除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同,本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型,本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。
22.请参阅图1-3，本实用新型提供一种技术方案：
23.一种新型农业种植用水利灌溉装置，包括固定滑轨1，固定滑轨1上连接有多组驱动结构2，驱动结构2的端面上连接有连接支架3，连接支架3的侧壁上连接有控制器4，连接支架3的端面上连接有载重板5，载重板5的端面上连接有蓄水箱6，蓄水箱6的侧壁上连接有
蓄电池7，蓄水箱6的内腔中连接有供水泵8，载重板5的底部通过连接管连接有固定连接管9，固定连接管9的内腔中套接有活动连接管10，活动连接管10的另一端连接有点灌连接头11，固定连接管9与活动连接管10的连接处连接有螺纹固定器12，驱动结构2包括固定支架201，固定支架201上连接有驱动电机202，驱动电机202的驱动端通过联轴器连接有驱动齿轮203，驱动齿轮203上连接有从动齿轮204，从动齿轮204的中心处通过连接杆连接有驱动滚轮205，连接支架3连接在固定支架201的端面上，驱动滚轮205连接在固定滑轨1的滑槽中。
24.实施例，请参照图1、图2和图3，将蓄水箱6中装满水，之后在驱动滚轮205与固定滑轨1的滑槽的配合方式为间隙配合的条件下将装置连接在固定滑轨1上，之后根据农作物的高度，在固定连接管9与活动连接管10的连接方式为滑动连接的条件下调节好固定连接管9与活动连接管10长度，确定好点灌连接头11与农作物之间的距离。
25.实施例，请参照图1和图2，在驱动电机202通过导线与控制器4相连接并且连接方式为电性连接的条件下通过控制器4启动驱动电机202，使得驱动电机202的驱动端转动，从而带动驱动齿轮203转动，在驱动齿轮203与从动齿轮204的连接方式为啮合连接的条件下带动从动齿轮204转动，使得驱动滚轮205转动，从而使得装置向前运动，同时在供水泵8通过导线与控制器4相连接并且连接方式为电性连接的条件下通过控制器4启动供水泵8，之后在装置前进的过程之中完成农作物的点灌作业。
26.实施例，请参照图2和图3，通过在装置中采用在固定连接管9与活动连接管10的连接方式为滑动连接的条件下调节好固定连接管9与活动连接管10长度，确定好点灌连接头11与农作物之间的距离的设计，使得可以根据不同农作物的高度，从而进行调节固定连接管9与活动连接管10之间的距离，使得更好的完成点灌作业。
27.实施例，请参照图1和图3，通过在装置中采用在在驱动电机202通过导线与控制器4相连接并且连接方式为电性连接的条件下通过控制器4启动驱动电机202，使得驱动电机202的驱动端转动，并且通过传动结构带动驱动滚轮205转动，从而使得装置向前运动的设计，使得装置可以代替人工进行农作物的点灌作业，使得在此过程中节省了大量的人力输出。
28.本实用新型工作流程：首先将蓄水箱6中装满水，之后在驱动滚轮205与固定滑轨1的滑槽的配合方式为间隙配合的条件下将装置连接在固定滑轨1上，之后根据农作物的高度，在固定连接管9与活动连接管10的连接方式为滑动连接的条件下调节好固定连接管9与活动连接管10长度，确定好点灌连接头11与农作物之间的距离，之后在驱动电机202通过导线与控制器4相连接并且连接方式为电性连接的条件下通过控制器4启动驱动电机202，使得驱动电机202的驱动端转动，从而带动驱动齿轮203转动，在驱动齿轮203与从动齿轮204的连接方式为啮合连接的条件下带动从动齿轮204转动，使得驱动滚轮205转动，从而使得装置向前运动，同时在供水泵8通过导线与控制器4相连接并且连接方式为电性连接的条件下通过控制器4启动供水泵8，之后在装置前进的过程之中完成农作物的点灌作业，通过在装置中采用在固定连接管9与活动连接管10的连接方式为滑动连接的条件下调节好固定连接管9与活动连接管10长度，确定好点灌连接头11与农作物之间的距离的设计，使得可以根据不同农作物的高度，从而进行调节固定连接管9与活动连接管10之间的距离，使得更好的完成点灌作业，通过在装置中采用在在驱动电机202通过导线与控制器4相连接并且连接方
式为电性连接的条件下通过控制器4启动驱动电机202，使得驱动电机202的驱动端转动，并且通过传动结构带动驱动滚轮205转动，从而使得装置向前运动的设计，使得装置可以代替人工进行农作物的点灌作业，使得在此过程中节省了大量的人力输出。
29.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
