一种方便携带的烟草晾晒架的制作方法

本实用新型涉及烟草加工技术领域，具体为一种方便携带的烟草晾晒架。

背景技术：

烟草属茄目，茄科一年生或有限多年生草本植物，基部稍木质化，花序顶生，圆锥状，多花；蒴果卵状或矩圆状，长约等于宿存萼，夏秋季开花结果，主要分布于南美洲、南亚、中国。烟叶收采回来后,需根据其特性及处理传统,进行不同方式的炮制，目的是去除烟叶的生命力（“去青”）及多余的水分,有利保存。在烟草加工过程中往往需要对烟草进行晾晒，但是目前的烟草晾晒架体积大，组成晾晒架的部件之间采用焊接的连接方式，不能拆卸，增加了储存时所占取的收纳空间，在搬运时容易触碰到尖锐物，不方便携带，增加了使用者的搬运难度，费时费力，不方便人们使用。

技术实现要素：

本实用新型的目的在于提供一种方便携带的烟草晾晒架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种方便携带的烟草晾晒架，包括底座、第一晾晒板、第二晾晒板和第三晾晒板，所述底座的顶部与主杆固定连接，所述主杆的顶部开设有卡槽，所述第一晾晒板的底部固定连接有第一下支杆，所述第一下支杆的底部设置有与卡槽相适配的卡块，所述主杆与第一下支杆之间通过锁紧螺栓固定连接，所述第一晾晒板的顶部与第一上支杆固定连接，所述第一上支杆的顶部开设有螺纹槽，所述第二晾晒板的底部固定连接有第二下支杆，所述第二下支杆的底部设置有与螺纹槽相适配的螺纹柱，所述第二晾晒板的顶部固定连接有第二上支杆，所述第三晾晒板的底部固定连接有第三下支杆，所述第二上支杆与第三下支杆之间通过连接器和固定螺栓固定连接。

优选的，所述连接器包括上连接管，所述第三下支杆的底部插入上连接管的内部，所述上连接管底部与连接块固定连接，所述连接块的底部与下连接管固定连接，所述第二上支杆的顶部插入下连接管的内部，所述上连接管和下连接管的表面开设有与固定螺栓相适配的螺孔。

优选的，所述底座包括上底座，所述上底座的底部与伸缩杆的自由端固定连接，所述伸缩杆的固定端与下底座固定连接。

优选的，所述伸缩杆的数量设置为五个，且五个伸缩杆等距离排列。

优选的，所述伸缩杆的表面设置有弹簧，所述弹簧的一端与上底座的底部固定连接，所述弹簧的另一端与上底座的顶部固定连接。

与现有技术相比，本实用新型的有益效果是：

（1）、本实用新型方便携带的烟草晾晒架，底座与第一晾晒板之间先通过卡块和卡槽卡接，再通过锁紧螺栓进行锁紧，第一晾晒板和第二晾晒板之间采用螺纹柱和螺纹槽连接，第二晾晒板和第三晾晒板之间采用连接器和固定螺栓连接，拆卸方便，有效降低了储存时所占取的收纳空间，有效避免了搬运时触碰到尖锐物的现象发生，方便携带，降低了使用者的搬运难度，省时省力，方便人们使用。

（2）、本实用新型方便携带的烟草晾晒架，底座设置为减震结构，有效降低因为烟草重力对底座产生的冲击力，避免了底座损坏，增加了底座的使用寿命，并且有效保护了第一晾晒板、第二晾晒板和第三晾晒板顶部设置的烟草，避免烟草掉落，造成烟草污染，使生产出来的烟草合格、美观。

附图说明

图1为本实用新型结构示意图；

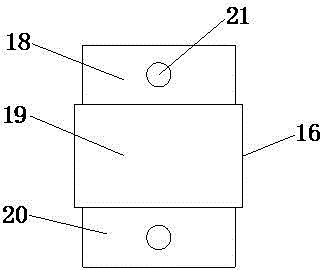

图2为本实用新型连接器的结构示意图。

图中：1底座、2第一晾晒板、3第二晾晒板、4第三晾晒板、5主杆、6卡槽、7第一下支杆、8卡块、9锁紧螺栓、10第一上支杆、11螺纹槽、12第二下支杆、13螺纹柱、14第二上支杆、15第三下支杆、16连接器、17固定螺栓、18上连接管、19连接块、20下连接管、21螺孔、22上底座、23伸缩杆、24下底座、25弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种方便携带的烟草晾晒架，包括底座1、第一晾晒板2、第二晾晒板3和第三晾晒板4，底座1包括上底座22，上底座22的底部与伸缩杆23的自由端固定连接，伸缩杆23的固定端与下底座24固定连接，伸缩杆23的数量设置为五个，且五个伸缩杆23等距离排列，伸缩杆23的表面设置有弹簧25，弹簧25的一端与上底座22的底部固定连接，弹簧25的另一端与上底座24的顶部固定连接，底座1设置为减震结构，有效降低因为烟草重力对底座产生的冲击力，避免了底座1损坏，增加了底座1的使用寿命，并且有效保护了第一晾晒板2、第二晾晒板3和第三晾晒板4顶部设置的烟草，避免烟草掉落，造成烟草污染，使生产出来的烟草合格、美观，底座1的顶部与主杆5固定连接，主杆5的顶部开设有卡槽6，第一晾晒板2的底部固定连接有第一下支杆7，第一下支杆7的底部设置有与卡槽6相适配的卡块8，主杆5与第一下支杆7之间通过锁紧螺栓9固定连接，第一晾晒板2的顶部与第一上支杆10固定连接，第一上支杆10的顶部开设有螺纹槽11，第二晾晒板3的底部固定连接有第二下支杆12，第二下支杆12的底部设置有与螺纹槽11相适配的螺纹柱13，第二晾晒板3的顶部固定连接有第二上支杆14，第三晾晒板3的底部固定连接有第三下支杆15，第二上支杆14与第三下支杆15之间通过连接器16和固定螺栓17固定连接，底座1与第一晾晒板2之间先通过卡块8和卡槽6卡接，再通过锁紧螺栓9进行锁紧，第一晾晒板2和第二晾晒板3之间采用螺纹柱13和螺纹槽11连接，第二晾晒板3和第三晾晒板4之间采用连接器16和固定螺栓17连接，拆卸方便，有效降低了储存时所占取的收纳空间，有效避免了搬运时触碰到尖锐物的现象发生，方便携带，降低了使用者的搬运难度，省时省力，方便人们使用，连接器16包括上连接管18，第三下支杆15的底部插入上连接管18的内部，上连接管18底部与连接块19固定连接，连接块19的底部与下连接管20固定连接，第二上支杆14的顶部插入下连接管20的内部，上连接管18和下连接管20的表面开设有与固定螺栓17相适配的螺孔21，连接器16连接第二晾晒板3和第三晾晒板4，连接时，先将第三下支杆15插入上连接管18的内部，插入完成后使用固定螺栓17进行固定，再将第二上支杆14插入下连接管20的内部，插入完成后使用固定螺栓17进行固定。
