一种自加热便携保温杯的制作方法

本发明涉及水杯设计领域，特别涉及一种自加热便携保温杯。

背景技术：

水杯是一种大多数情况下用来盛载液体的器皿。通常用塑胶、玻璃、瓷或不锈钢制造。

随着时代的发展，水杯逐渐从家用生活器皿扩展成户外生活器皿，越来越多的人们加入户外运动的行列。而出于环保和卫生的目的，户外运动者常常配备有自用的水杯，部分用户有需要饮用热水时，只能使用热水壶倒出热水，现有的保温杯不具有自加热功能，同时在摔落易损坏其真空，导致保温功能失效。在平时的使用中，保温杯的保温功能会随着时间推移减弱，最终令热水变成冷水，这些都不便捷，不够人性化。

技术实现要素：

本发明实施例发明目的在于提供一种自加热便携保温杯，应用该技术方案可以使得水杯可随时加热，并且保温功能不易被破坏，更加便捷，更加人性化。

为了实现上述发明目的，本发明的完整技术方案是：

一种自加热便携保温杯，包括杯盖、杯体、加热座、电源座；所述杯盖盖合在所述杯体的顶端，所述加热座固定在所述杯体的底端；所述杯体具有内胆，所述内胆的底端具有半球形面；所述加热座内设置有弧形加热线圈，所述弧形加热线圈与所述半球形面接触；在所述内胆的外侧面包裹有泡沫隔热层；所述电源座安装在所述加热座的底部，用于为所述弧形加热线圈供电。

可选的，在所述电源座内设置有电池盒。

可选的，在所述杯盖上设置有透气活塞。

由上可见，应用本实施例技术方案，通过杯盖、杯体、加热座、电源座组成水杯整体，杯体内部设计内胆，并同时在加热座内设置弧形加热线圈，令弧形加热线圈与内胆接触，此时当弧形加热线圈发热时，可以持续为内胆供热，在内胆的外侧面设置泡沫隔热层，在加热后可以起到防止热量散失有益效果，更节约能源，同时泡沫隔热层不易受到破坏，保温性能更稳定，电源座主要作用是为弧形加热线圈供电，太阳能电池板可以随时将太阳能转化成电能，随时保持电源座的电量，使得本实施例更适宜在户外使用。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

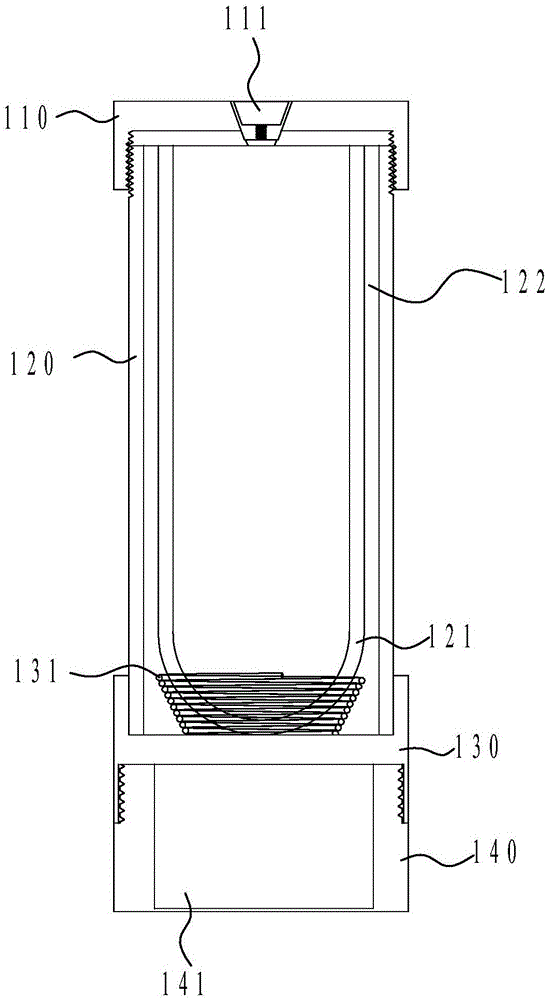

图1为本发明实施例1提供的结构示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

实施例1：

本实施例提供

如图1，一种自加热便携保温杯，包括杯盖110、杯体120、加热座130、电源座140；杯盖110盖合在杯体120的顶端，加热座130固定在杯体120的底端；杯体120具有内胆121，内胆121的底端具有半球形面；加热座130内设置有弧形加热线圈131，弧形加热线圈131与内胆121底端的半球形面接触；在内胆121的外侧面包裹有隔热层122；电源座140安装在加热座130的底部，用于为弧形加热线圈131供电。

具体的，在电源座140内设置有电池盒141，在杯盖110上设置有透气活塞111。

以上所述的实施方式，并不构成对该技术方案保护范围的限定。任何在上述实施方式的精神和原则之内所作的修改、等同替换和改进等，均应包含在该技术方案的保护范围之内。
