一种便携式餐盒的制作方法

本发明涉及餐具用品领域，具体涉及一种便携式餐盒。

背景技术：

餐盒在我们的日常生活中是很常见的生活用品，餐盒是便于人们方便携带食品，避免在外就餐，是人们追求卫生安全和低成本的生活方式。无论是在校学习的学生还是上班一族，只要不在餐厅就餐就要用到餐盒进行就餐，餐盒的市场需求量巨大。目前的餐盒大都不配套餐具，而餐具一般都需要外置配套携带，或者将餐具放置在餐盒的空腔部，在餐盒抖动时会发出声响，如果发生在工作环境里或休息时间会影响到其他人；小朋友一般会把餐盒放在抽屉里，而小朋友天性好动，难免会有碰到抽屉的情况，这时没有固定餐具的餐盒就会发出很大的声响，甚至影响到课堂的秩序；而当今社会对小朋友的智力开发有着很大的期待，现在也缺少一款具有趣味性的餐盒，提供一款趣味性的餐盒无疑能对小朋友的智力发展有很大的帮助；而且小朋友对餐具的保存意识不强，经常会发生餐具丢失的情况。

技术实现要素：

为了克服现有技术中存在的缺点和不足，本发明的目的在于提供一种便携式餐盒，本发明可以在收纳餐具时保证餐具的固定，保证餐具不丢失的同时还能根据不同的需求组合使用不同的餐具。

本发明是通过这种方案实现的：

一种便携式餐盒，包括盒体和盒盖，所述盒盖通过卡扣扣合于盒体上，所述盒体和盒盖之间设置有餐具盘，餐具盘设置有组合餐具，组合餐具包括餐叉和餐勺，餐叉和餐勺之间设置有分别与餐叉和餐勺可拆卸连接的手柄，所述餐具盘设置有托块，所述手柄与所述托块可拆卸连接。

进一步的，所述手柄包括固定连接的直柄部和扣圈部，所述托块的顶部设有与扣圈部对应扣接的扣凸部。

进一步的，所述托块的底部设有与所述餐具盘表面连接的连接部。

进一步的，所述直柄部和扣圈部的末端设置有内螺纹孔，所述餐叉和餐勺的顶端对应设置有与所述内螺纹孔螺接的外螺纹柱。

进一步的，所述直柄部和扣圈部的末端设置有外螺纹柱，所述餐叉和餐勺的顶端设置有与所述外螺纹柱螺接的内螺纹孔。

进一步的，所述盒体外侧壁设置有提手部。

进一步的，还包括有水瓶托组部，所述水瓶托组部与所述提手部可拆卸连接。

进一步的，所述提手部设置有滑轨，所述水瓶托组部对应所述滑轨设置有滑槽。

进一步的，所述水瓶托组部包括中空的水瓶放置腔。

进一步的，所述水瓶托组部还包括手提部。

本发明的有益效果：本发明提供一种便携式餐盒，该餐盒可以在收纳餐具时保证餐具的固定，保证餐具不丢失的同时还能根据不同的需求组合使用不同的餐具。

附图说明

利用附图对本发明作进一步说明，但附图中的实施例不构成对本发明的任何限制，对于本领域的普通技术人员，在不付出创造性劳动的前提下，还可以根据以下附图获得其它的附图。

图1为便携式餐盒的结构示意图；

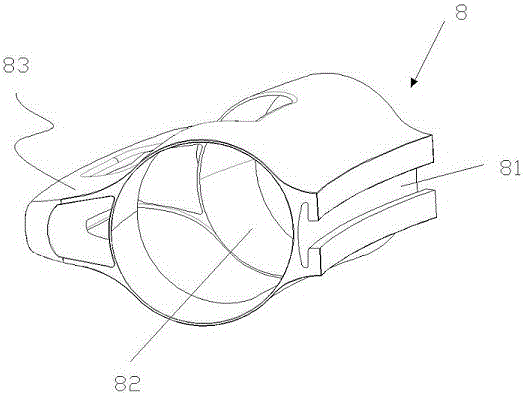

图2为水瓶托组部的示意图；

图3为组合餐具与餐具盘的配合结构示意图；

图4为组合餐具的分解结构示意图。

图5为盒体的结构示意图。

附图标记

盒体1，盒盖2，卡扣21，餐具盘3，组合餐具4，餐叉41，餐勺42，内螺纹孔411，外螺纹柱412，手柄5，直柄部51，扣圈部52，托块6，扣凸部61，连接部62，提手部7，滑轨71，水瓶托组部8，滑槽81，水瓶放置腔82，手提部83。

具体实施方式

以下通过特定的具体实例说明本发明的实施方式，本领域技术人员可由本说明书所揭露的内容轻易地了解本发明的其他优点与功效。本发明还可以通过另外不同的具体实施方式加以实施或应用，本说明书中的各项细节也可以基于不同观点与应用，在没有背离本发明的精神下进行各种修饰或改变。

需要说明的是，本说明书所附图式所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本发明可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本发明所能产生的功效及所能达成的目的下，均应仍落在本发明所揭示的技术内容得能涵盖的范围内。同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”及“一”等的用语，亦仅为便于叙述的明了，而非用以限定本发明可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本发明可实施的范畴。

如图1至图4所示，一种便携式餐盒，包括盒体1和盒盖2，所述盒盖2通过卡扣21扣合于盒体1上，所述盒体1和盒盖2之间设置有餐具盘3，餐具盘3设置有组合餐具4，餐具盘3的容纳腔可供盛放组合餐具4，组合餐具4包括餐叉41和餐勺42，餐叉41和餐勺42之间设置有分别与餐叉41和餐勺42可拆卸连接的手柄5，把餐叉41从手柄5上取下，组合餐具4即可作为餐勺使用，对应地把餐勺42从手柄5上取下，组合餐具4即可作为餐叉使用；所述餐具盘3上设置有托块6，所述手柄5与所述托块6可拆卸连接，在使用过程中，把手柄5从托块6上取下，组合餐具4即可使用，在餐盒需要收纳时，把组合餐具4再安装回托块6上即可。

在本实施例中，所述手柄5包括固定连接的直柄部51和扣圈部52，所述托块6的顶部设有与扣圈部52对应扣接的扣凸部61，扣圈部52与扣凸部61配合，即可做到随时拆卸的效果。

在本实施例中，所述托块6的底部设有与所述餐具盘3表面连接的连接部62，连接部62即能使托块6与餐具盘3固定连接，还能通过提起连接部62来更容易地提起餐具盘3。

在本实施例中，所述直柄部51和扣圈部52的末端设置有内螺纹孔411，所述餐叉41和餐勺42的顶端设置有外螺纹柱412；或所述直柄部51和扣圈部52的末端设置有外螺纹柱412，所述餐叉41和餐勺42的顶端设置有内螺纹孔412，整个组合餐具4是通过上述方法实现可拆卸的，可以有上述两种不同的组合设计。

在本实施例中，所述盒体1外侧壁设置有提手部7，提手,7设置有滑轨71，餐盒还包括有水瓶托组部8，所述水瓶托组部8与所述滑轨71可拆卸连接，所述水瓶托组部8设置有滑槽81，水瓶托组部8通过滑轨71与滑槽81的相匹配来实现可拆卸连接。

在本实施例中，所述水瓶托组8包括中空的水瓶放置腔82，水瓶放置腔82能够提供一个放置水瓶的空间，在合理利用空间的同时还能使水瓶不易丢失。

在本实施例中，所述水瓶托组部8还包括手提部83，使餐盒的携带更加便利。

最后应当说明的是，以上实施例仅用以说明本发明的技术方案，而非对本发明保护范围的限制，尽管参照较佳实施例对本发明作了详细地说明，本领域的普通技术人员应当理解，可以对本发明的技术方案进行修改或者等同替换，而不脱离本发明技术方案的实质和范围。
