一种交通卡手环的制作方法

本发明涉及一种智能手环的技术领域，尤其涉及一种交通卡手环的技术领域。

背景技术：

目前市场上的智能手环尚未有支持交通卡芯片，使得人们只能通过使用交通卡对地铁和公交线路进行支付。交通卡相对钱包而言，体积较大，占用了钱包的大多数部分空间。

技术实现要素：

针对上述不足，本发明的目的是提供一种交通卡手环，能够对交通卡内数据进行读取，同时通过磁性突起和磁性凹槽可以使得手环进行叠加，屏幕也相应变大；

为了达到上述目的，本发明采用以下技术方案：

一种交通卡手环，其特征在于，包括：

智能手环，所述智能手环包括外壳、柔性屏幕；所述外壳为圆环状结构，所述外壳内有柔性电路板和柔性电池；

两磁性突起，两所述磁性凸起为磁性材料制成的圆柱状的凸起部分，两所述磁性突起安装于所述外壳的一侧；

两磁性凹槽，两所述磁性凹槽开设于所述外壳的另一侧，并且两所述磁性凹槽的位置正对于两所述磁性突起；

交通卡芯片，所述交通卡芯片置于所述智能手环内；

读卡器，所述读卡器置于所述智能手环内；

红外线收发器件，所述外壳的两侧各有一个红外线收发器。

上述一种交通卡手环，其中，所述智能手环内置蓝牙装置。

上述一种交通卡手环，其中，所述读卡器与所述交通卡芯片通信连接。

上述一种交通卡手环，其中，心跳感应装置，所述心跳感应装置置于所述智能手环内。

用以上技术方案，能够达到如下有益效果：

1、本发明的交通卡芯片能够使智能手环兼具交通卡的功能，对公交和地铁线路进行支付。

2、本发明的心跳感应装置能够使智能手环自动向医院报警。

3、本发明的读卡器能够读取交通卡的剩余金额，从而使使用者能及时充值。

附图说明

图1是本发明的两交通卡手环吸合的立体图。

图2是本发明的一种交通卡手环的一侧面的立体图。

图3是本发明的一种交通卡手环的电路原理图。

附图中：1、智能手环；11、外壳；12、柔性屏幕；13、蓝牙装置；2、柔性电路板；3、柔性电池；41、磁性突起；42、磁性凹槽；5、交通卡芯片；6、读卡器；7、红外线收发器件。

具体实施方式

下面结合附图和具体实施例对本发明作进一步说明，但不作为本发明的限定。

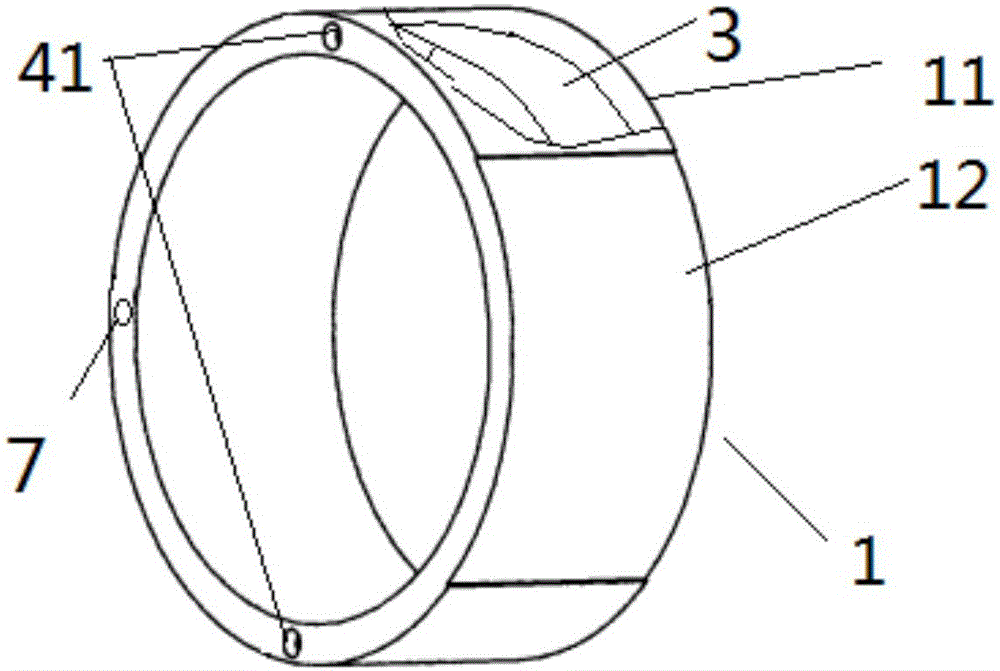

图1是本发明的两交通卡手环吸合的立体图。图2是本发明的一种交通卡手环的一侧面的立体图。图3是本发明的一种交通卡手环的电路原理图。请参见图1至图3所示，在一种较佳的实施例中，示出了一种交通卡手环，其中，包括：

智能手环1，智能手环1包括外壳11、柔性屏幕12；外壳11为圆环状结构，外壳11内有柔性电路板2和柔性电池3；柔性屏幕12采用OLED有机发光二级管技术，柔性屏幕12尺寸有限。

两磁性突起41，两磁性凸起41为磁性材料制成的圆柱状的凸起部分，两磁性突起41安装于外壳11的一侧。

两磁性凹槽42，两磁性凹槽42开设于外壳11的另一侧，并且两磁性凹槽42的位置正对于两磁性突起41；磁性凹槽42与磁性突起41形状和尺寸都匹配，可以吸合在一起。具体的，两智能手环1可以通过磁性突起41和磁性凹槽42的吸合而结合一体。红外线收发器件7可以让两智能手环1之间实现数据交换。两磁性凸起41，不但能让两智能手环1吸合在一起，并且还能起到定位的作用。此时，外壳11上的柔性屏幕12可以对齐拼接在一起成为一个整体。

交通卡芯片5，交通卡芯片5置于智能手环1内；使得本智能手环1具有交通卡芯片的功能，能够对交通卡芯片5进行支付和充值。

读卡器6，读卡器6置于智能手环1内；读卡器6只能读取交通卡芯片5的数据，并不能对其数据修改。同时读卡器6读取的数据可通过柔性屏幕12进行展示。

红外线收发器件7，外壳11的两侧各有一个红外线收发器7。

以上所述仅为本发明较佳的实施例，并非因此限制本发明的实施方式及保护范围。

进一步，在一种较佳实施例中，智能手环1内置蓝牙装置13。两智能手环1之间的数据交换也可以通过蓝牙系统进行实现。智能手环1还可通过蓝牙系统与智能手机进行连接。当心跳感应装置感应到心跳数微弱时，智能手环1会通过蓝牙系统发送数据给智能手机，智能手机自动拨打急救电话。

以上所述仅为本发明较佳的实施例，并非因此限制本发明的实施方式及保护范围，对于本领域技术人员而言，应当能够意识到凡运用本发明说明书及图示内容所作出的等同替换和显而易见的变化所得到的方案，均应当包含在本发明的保护范围内。
