一种智能运动警示腰带的制作方法

本实用新型涉及腰带技术领域，特指一种智能运动警示腰带。

背景技术：
：

腰带是一种用于束腰的袋子，古代的腰带一般用布条制成，通过在腰前打结束于腰上，发展到现代，腰带一般指皮带，也是系于腰上用于将衣服紧固身上的。

随着社会发展，人们对于生活水平和穿着水平也逐渐提高，腰带也不断进行改革，但是其改革紧紧是在外观上改革，务求在外观上更加吸引消费者眼球，增加销售量，但是其使用的功能仍旧单一。

为此，本人提出一种智能运动警示腰带。

技术实现要素：
：

本实用新型的目的在于克服现有技术的不足，提供一种智能运动警示腰带。

为了解决上述技术问题，本实用新型采用了下述技术方案：一种智能运动警示腰带，包括：腰带、连接于腰带一端的腰带扣，腰带扣上设置有智能监控装置；所述的智能监控装置包括：外壳、设置于外壳内部的电路板、电性连接于电路板上的启动按键、发光LED、电池以及接口；外壳内部形成有第一安装腔和第二安装腔，第一安装腔和第二安装腔平行重叠，腰带贯通安装于第二安装腔内并贯穿第二安装腔，电路板、启动按键、发光LED和电池安装于第一安装腔内；所述的腰带中间成型有一通槽，通槽内设置有软质性导光带。

进一步而言，上述技术方案中，所述的外壳包括：顶盖、中盖和底盖，顶盖、 中盖和底盖之间相互扣合，并且扣合处设置有密封圈；所述的顶盖的正面设置有一用于启动按键穿出的穿孔。

进一步而言，上述技术方案中，所述的底盖上开设有用于腰带穿设的两缺口，两缺口成型在同一直线上；所述的腰带通过螺钉限位在底盖上。

进一步而言，上述技术方案中，所述的中盖的底面上成型游戏对称的凸起，电池卡设于凸起之间定位；于底盖的四角成型有螺钉柱，电路板通过螺钉锁紧于螺钉柱上，并且电池限位于电路板的下方。

进一步而言，上述技术方案中，所述的第二安装腔内安装有发光LED，发光LED与导光带对应，并且通过导光带进行光纤发散。

附图说明：

图1是本实用新型的立体图；

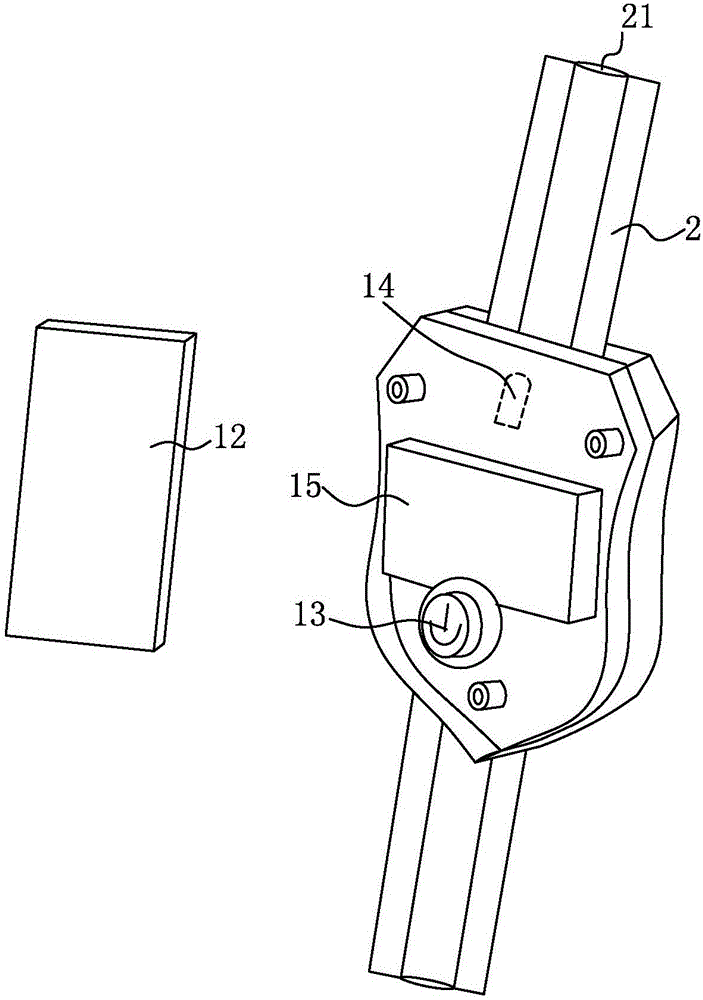

图2是本实用新型的分解图。

具体实施方式：

下面结合具体实施例和附图对本实用新型进一步说明。

见图1-2所示，一种智能运动警示腰带，其特征在于：包括：腰带2、连接于腰带2一端的腰带扣，腰带扣上设置有智能监控装置；所述的智能监控装置1包括：外壳11、设置于外壳11内部的电路板12、电性连接于电路板12上的启动按键13、发光LED14、电池15以及接口16；外壳11内部形成有第一安装腔和第二安装腔，第一安装腔和第二安装腔平行重叠，腰带2贯通安装于第二安装腔内并贯穿第二安装腔，电路板12、启动按键13、发光LED14和电池15安装于第一安装腔内；所述的腰带2中间成型有一通槽21，通槽21内设置有软质性导光带。

具体而言，所述的外壳11包括：顶盖111、中盖112和底盖113，顶盖111、中盖112和底盖113之间相互扣合，并且扣合处设置有密封圈；所述的顶盖111的正面设置有一用于启动按键13穿出的穿孔。底盖113上开设有用于腰带2穿设的两缺口，两缺口成型在同一直线上；所述的腰带2通过螺钉限位在底盖113上。中盖112的底面上成型游戏对称的凸起，电池15卡设于凸起之间定位；于底盖113的四角成型有螺钉柱，电路板12通过螺钉锁紧于螺钉柱上，并且电池15限位于电路板12的下方。第二安装腔内安装有发光LED，发光LED与导光带对应，并且通过导光带进行光纤发散。

当然，以上所述仅为本实用新型的具体实施例而已，并非来限制本实用新型实施范围，凡依本实用新型申请专利范围所述构造、特征及原理所做的等效变化或修饰，均应包括于本实用新型申请专利范围内。
